Lenze 8200 vector Mounting Instructions
Hide thumbs
Also See for 8200 vector:
- System manual (588 pages) ,
- Manual (313 pages) ,
- Operating instructions manual (270 pages)
Related Manuals for Lenze 8200 vector
Summary of Contents for Lenze 8200 vector

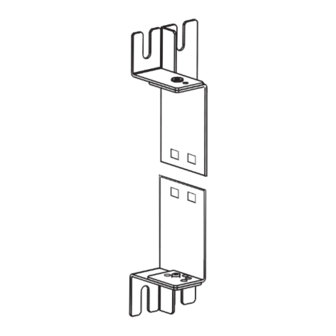

- Page 1 EDK82ZJ001 Global Drive .B)A Montageanleitung Mounting Instructions Instructions de montage 8200 vector 0.25 ... 2.2 kW E82ZJ001 Schwenkbare Halterung Swivel mounting Fixation pivotante...
- Page 2 Montage seitlich fest (Nur für E82EV152KxC / E82EV222KxC) Die Montage ist links oder rechts möglich. 8200vec074 hier anschrauben Maße [mm] 8200 vector Montagesatz E82EV152KxC E82ZJ001 280 ... 295 E82EV222KxC Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.
- Page 3 8200vec024 hier anschrauben ‚ Drehpunkt, Arretierungen bei 45°, 90°, 135°, 180° ƒ hier festschrauben, um Antriebsregler in der 0°−Position zu sichern Maße [mm] Montage- 8200 vector satz E82EV251K2C 160 ... 175 E82EV371K2C E82EV551KxC 220 ... 235 E82ZJ001 11.5 E82EV751KxC E82EV152KxC 280 ...
- Page 4 (Only for E82EV152KxC / E82EV222KxC) Mounting possible on both sides (right and left). 8200vec074 Bolt here Dimensions [mm] 8200 vector Mounting kit E82EV152KxC E82ZJ001 280 ... 295 E82EV222KxC If the function module is attached: observe mounting clearance and cable bending radius. The terminals of function modules in PT design protrude above the housing by 14 mm.
- Page 5 8200vec024 Bolt here ‚ Rotating point, stops at 45°, 90°, 135°, 180° ƒ Bolt here to fasten the controller at 0° position. Dimensions [mm] Mounting 8200 vector E82EV251K2C 160 ... 175 E82EV371K2C E82EV551KxC 220 ... 235 E82ZJ001 11.5 E82EV751KxC E82EV152KxC 280 ...
- Page 6 Le montage peut s´effectuer du côté gauche ou du côté droit. 8200vec074 Visser ici. Cotes [mm] Kit de 8200 vector montage E82EV152KxC E82ZJ001 280 ... 295 E82EV222KxC Lorsque le module de fonction est enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble.
- Page 7 Visser ici. ‚ Axe de rotation, positions d’arrêt : 45°, 90°, 135°, 180° ƒ Visser ici pour fixer le variateur en position 0°. Cotes [mm] Kit de 8200 vector montage E82EV251K2C 160 ... 175 E82EV371K2C E82EV551KxC 220 ... 235 E82ZJ001 11.5...
- Page 8 © 03/2010 Lenze Drives GmbH Service Lenze Service GmbH Postfach 10 13 52 Breslauer Straße 3 D−31763 Hameln D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê...
