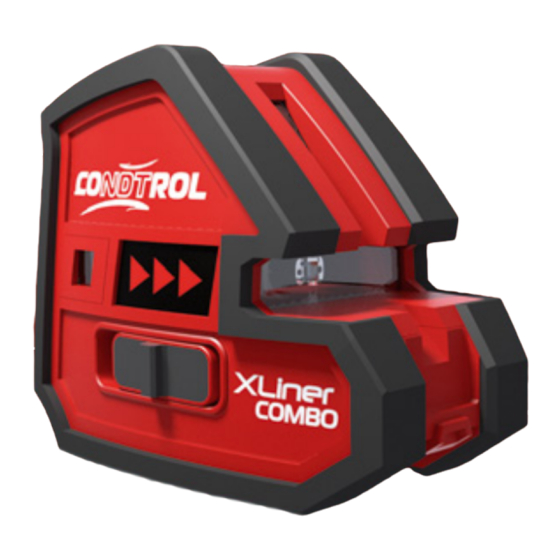

Summary of Contents for CONDTROL Xliner
-
Page 2: Table Of Contents
XLiner / XLiner Combo CONDTROL СОДЕРЖАНИЕ Указания по безопасности Область применения Комплект поставки Описание прибора Технические характеристики Работа с прибором Использование прибора с дополнительными аксессуарами Техобслуживание и ремонт CONTENT Safety Regulations Intended Use Package Product Features Technical Data Operation Using With Accessories... - Page 3 XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL...
- Page 4 XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL...
-
Page 5: Указания По Безопасности
Прочтите инструкцию, чтобы Вы могли безопасно и надежно работать с прибором. Никогда не изменяйте до неузнаваемости предупредительные таблички на приборе. БЕРЕГИТЕ НАСТОЯЩУЮ ИНСТРУКЦИЮ. ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящий измерительный прибор предназначен для построения отвес- ных точек и направлений (только XLiner Combo), построения и контроля горизонтальных и вертикальных линий. -
Page 6: Комплект Поставки
XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL КОМПЛЕКТ ПОСТАВКИ ОПИСАНИЕ ПРИБОРА Стандартный комплект поставки Внешний вид - нивелир - сумка - источники питания - мишень Расширенный комплект поставки A Панель управления B Окна излучателей лазерных линий C Окна излучателей лазерных точек... -
Page 7: Технические Характеристики
XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL 5 Индикатор блокировки компенсатора ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 6 Режимы работы Рабочий диапазон / с детектором 50 м/100м* Точность нивелирования ± 0,2 мм/м Диапазон автоматического компенсирования ±5° Типичное время компенсирования <4 c Рабочая... - Page 8 XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL включением следует выдержать инструмент до выравнивания тем- Режимы работы (см. рис. A-D) пературы. Инструмент имеет пять режимов работы: • Защищайте прибор от сильных ударов и падений. После сильного Горизонтальный режим - строит горизонтальную лазерную линию.
- Page 9 XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL Работа без автоматического компенсирования (см. рис. D) Для работы без автоматического компенсирования тумблер D должен находиться в правом положении. Данный режим позволяет построить наклонные плоскости. При выключенном автоматическом компенсировании Вы можете сво- бодно...
- Page 10 XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL Установите инструмент по высоте (с помощью штатива или подкладок) Разница L между обеими отмеченными точками I и III на стене А являет- так, чтобы точка перекрещивания лазерных линий точно совпала с ра- ся...
- Page 11 L = 2 х 2 м х 0,2 мм/м=0,8 мм, Если расстояние между какой либо из пар точек A C1, B D1, C B1 и D A1 следовательно, расстояние между отметками не должно превышать 0,8 мм. больше чем 2 мм – обратитесь в сервисный центр CONDTROL.
-
Page 12: Использование Прибора С Дополнительными Аксессуарами
Прибор устанавливается на мини-штатив с помощью резьбового отвер- ВНИМАНИЕ! Детектор определяет стия 1/4''. С помощью лимба, нанесенного на боковой поверхности мини- модулированный сигнал от XLiner Combo и не определяет перманентное лазерное излучение или точку. Следите за чистотой поверхности чувстви- штатива, вы можете откладывать необходимые вам углы. -
Page 13: Техобслуживание И Ремонт
XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL Примеры возможных видов работы (см. рис. E-I). Сервис и консультационные услуги: Внимание: Примеры работы, за исключением рис. I, действительны для http://www.condtrol.ru работы с автоматическим компенсированием. УТИЛИЗАЦИЯ ТЕХОБСЛУЖИВАНИЕ И РЕМОНТ Срок службы прибора 36 месяцев. -
Page 14: Safety Regulations
Never make warning labels on the - Laser viewing glasses measuring instrument unrecognizable. SAVE THESE INSTRUCTIONS. INTENDED USE The measuring instrument is intended for constructing horizontal and vertical lines, and constructing orthogonal directions (XLiner Combo only). -
Page 15: Product Features
When inserting, pay attention to the correct polarity according to B Laser lines apertures the representation on the inside of the battery compartment. C Laser dots apertures (XLiner Combo only) D On/Off switch When the battery indicator 3 flashes E Tripod mount 5/8”... -
Page 16: Technical Data
XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL user manual user manual TECHNICAL DATA to wait until the temperature aligns. • Protect the instrument from blows and falls. After a strong external influence on the instrument it is always necessary to check accuracy before... - Page 17 XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL user manual user manual Operating Modes (see fig. A-D) Operation without the automatic compensation (see fig. D) The instrument has five operating modes: The On/Off D must be in the right position to work without the automatic compensation.
- Page 18 XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL user manual user manual Align the height of the instrument (using a tripod or by underlaying, if required) in such a manner that the cross point of the laser lines is projected against the previously marked point II on the wall B.
- Page 19 L = 2 x 5m x 0.2 mm/m = 2 mm, thus, the marks must not be more than 2 mm apart. When the maximum deviation exceeds 2 mm, you should contact CONDTROL service centre. Checking of the vertical line For this check, a door opening is required with at least 2.5 meters of space...
-
Page 20: Using With Accessories
Orthogonal directions construction ( XLiner Combo only) to 100 meters. The detector is Check the 90° including angle of cross dot and the front, left, right dots. intended for working in the streets or in light conditions. -
Page 21: Maintenance And Service
XLiner / XLiner Combo CONDTROL XLiner / XLiner Combo CONDTROL user manual user manual field of the receiver, the arrows disappear from the display and the symbol MAINTENANCE AND SERVICE “–”appears, meanwhile, the sound signal sounds continuously. - Store and transport the instrument only in supplied protective case. - Page 22 XLiner / XLiner Combo CONDTROL user manual Service and Customer Assistance CONDTROL Ltd. 7582 Las Vegas Blvd. S. Suite #244 Las Vegas, NV USA 89123 Phone/fax 1 702 426-0997 UTILIZATION Instruments, accessories and packaging should be sorted for environmental- friendly recycling.
