Summary of Contents for CONDTROL Octoliner Servo
-
Page 2: Table Of Contents
CONDTROL Octoliner Servo CoNtENts SAFETY INSTRUCTIONS INTENDED USE PRODUCT DESCRIPTION TECHNICAL SPECIFICATIONS BAT TERY CHARgINg OPERATION ACCURACY CHECK CARE AND MAINTENANCE UTILIZATION WARRANTY СОДЕРЖАНИЕ Указания по технике безопасности описание пРибоРа техниЧеские хаРактеРистики коМпЛектаЦия заРядка аккУМУЛятоРа Работа с пРибоРоМ пРоВеРка тоЧности... -
Page 3: Safety Instructions

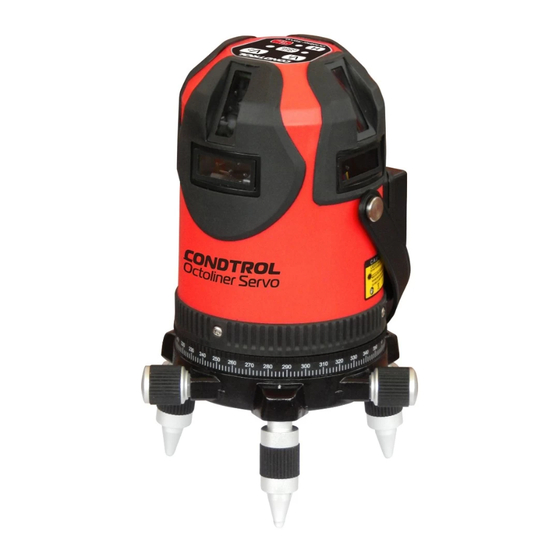

INtENDED UsE Multiline laser CONDTROL Octoliner Servo is intended to build vertical and horizontal laser lines and planes. The product projects 4 vertical lines, 4 horizontal lines that form one 360° plane, 2 plumb dots –... -
Page 4: Product Description
Cross Cross CONDTROL Octoliner Servo CONDTROL Octoliner Servo line laser line laser user manual user manual PRoDUCt DEsCRIPtIoN Control panel 1. Turn on/off 2. Turn on/off horizontal planes 1. Control panel 3. Turn on/off vertical planes 2. Laser output windows (vertical lines) 4. -
Page 5: Technical Specifications
Cross Cross CONDTROL Octoliner Servo CONDTROL Octoliner Servo line laser line laser user manual user manual tECHNICAL sPECIFICAtIoNs BAttERY CHARgINg For charging use battery charger included in the set. Working range 30 m If power indicator starts flashing while operation, please charge the... -
Page 6: Accuracy Check
Cross Cross CONDTROL Octoliner Servo CONDTROL Octoliner Servo line laser line laser user manual user manual ACCURACY CHECK To facilitate rotation of the product about its axis slightly pull and hold Check of horizontal lines Check of horizontal line is carried out by using 2 parallel walls located the left screw of fine adjustment opposite each other at a distance of 10 m. -
Page 7: Care And Maintenance
Cross Cross CONDTROL Octoliner Servo CONDTROL Octoliner Servo line laser line laser user manual user manual Check of vertical lines Check of 90° angle between vertical lines Use a plumb bob as a reference of a vertical. Place the product at Place the product on a solid and flat surface. -
Page 8: Utilization
Please send the product to the following address for proper not renewed or extended. recycle: 7) Condtrol GmbH is not liable for loss of profit or inconvenience Condtrol gmbH associated with a defect of the device, the rental cost of alternative Wasserburger Strasse 9 equipment for the period of repair. -
Page 9: Указания По Технике Безопасности
эксплуатации прибора. Лазерное излучение! ОпИСАНИЕ пРИбОРА не направляйте в глаза Лазер класса 2 Мультипризменный лазерный нивелир CONDTROL Octoliner <1 мВт, 630-670 нм Servo предназначен для построения и контроля вертикальных IEC 60825-1: 2007-03 и горизонтальных плоскостей и линий. прибор строит 4 вертикальные... - Page 10 ЛАЗЕРНЫЙ ЛАЗЕРНЫЙ CONDTROL Octoliner Servo CONDTROL Octoliner Servo НИВЕЛИР НИВЕЛИР руководство пользователя руководство пользователя Внешний вид прибора панель управления 1. Включение/выключение прибора 2. Включение/выключение горизонтальных линий 1. панель управления 3. Включение/выключение вертикальных линий 2. окна лазерных излучателей вертикали 4. Включение импульсного режима...
-
Page 11: Технические Характеристики
ЛАЗЕРНЫЙ ЛАЗЕРНЫЙ CONDTROL Octoliner Servo CONDTROL Octoliner Servo НИВЕЛИР НИВЕЛИР руководство пользователя руководство пользователя тЕхНИЧЕСкИЕ хАРАктЕРИСтИкИ зАРяДкА АккУмУлятОРА для зарядки используйте зарядное устройство, входящее в комплект поставки. если во время работы с прибором индикатор Рабочий диапазон 30 м включения прибора начнет мигать красным – необходимо... -
Page 12: Проверка Точности
ЛАЗЕРНЫЙ ЛАЗЕРНЫЙ CONDTROL Octoliner Servo CONDTROL Octoliner Servo НИВЕЛИР НИВЕЛИР руководство пользователя руководство пользователя пРОВЕРкА тОЧНОСтИ для облегчения вращения прибора вокруг своей оси слегка проверка горизонтали потяните на себя и удерживайте для проверки необходимы 2 параллельные вертикальные стены левый винт точной настройки... -
Page 13: Уход И Эксплуатация
ЛАЗЕРНЫЙ ЛАЗЕРНЫЙ CONDTROL Octoliner Servo CONDTROL Octoliner Servo НИВЕЛИР НИВЕЛИР руководство пользователя руководство пользователя проверка вертикали проверка угла 90° между вертикальными плоскостями В качестве эталона вертикали используйте отвес. Установите Установите прибор на ровную устойчивую поверхность. прибор на расстоянии порядка 1,5 м от отвеса. -
Page 14: Гарантийные Обязательства
ЛАЗЕРНЫЙ ЛАЗЕРНЫЙ CONDTROL Octoliner Servo CONDTROL Octoliner Servo НИВЕЛИР НИВЕЛИР руководство пользователя руководство пользователя Высокие температуры сокращают срок годности электронных Расходы по настройке прибора оплачиваются отдельно. приборов, повреждают батареи питания, деформируют или производитель не несёт ответственность за: - потерю прибыли или неудобства, связанные с дефектом...
