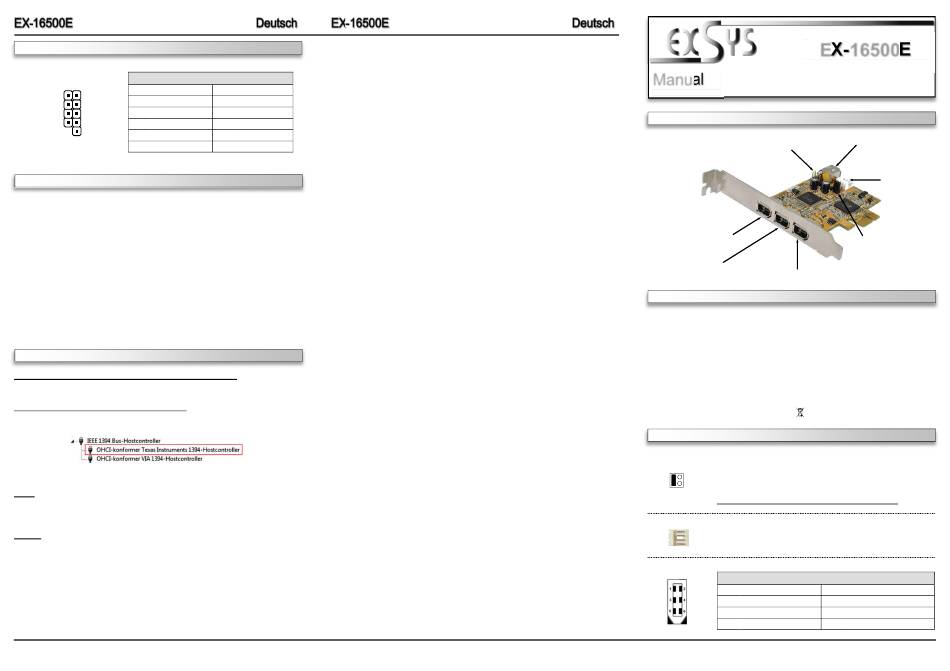

Exsys EX-16500E Manual page 2

JUMPER EINSTELLUNG & ANSCHLÜSSE
J6:
10 Pin FireWire 1394a Pfostenstecker
Pin Signal
TPA+ TPA-
1 NTPAD+
GND GND
TPB+ TPB- 2 NTPAD-
+12V +12V
3 GND
KEY GND
4 GND
5 NTPBD+
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei Unklarheiten halten Sie
sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Jumper Einstellung und Anschlüsse JP1 & J7)
4. Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die Karte vorsichtig in
den ausgewählten PCI-Express Steckplatz ein. Beachten Sie das die Karte korrekt einge-
steckt wird und das kein Kurzschluss entsteht.
5. Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6. Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Es werden keine Treiber benötigt, da die Treiber im Betriebssystem integriert sind und die Karte
wird somit automatisch installiert.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Bus-Hostcontroller"
folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die Karte richtig installiert.
MAC
Es werden keine Treiber benötigt, da die Treiber im MAC OS integriert sind und die Karte wird
somit automatisch installiert. Lediglich unter MAC OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten Sie auf der MAC Homepage. (Stichwort FireWire Support 2.8.x)
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterscheiden,
können wir Ihnen keine Installationsanweisung zur Verfügung stellen. Bitte halten Sie sich an
die Installationsanweisung für IEEE1394 Anschlüsse Ihrer Linux Version.
2
Pin Signal
6 NTPBD-
7 +12V
8 +12V
9 NC
10 GND
LAYOUT
J3: 1 x 6 Pin 1394a Port
J4: 1 x 6 Pin 1394a Port
DESCRIPTION & TECHNICAL INFORMATION
Die EX-16500E is a plug & play high-speed FireWire IEEE1394a expansion card for the PCI-
Express Bus. The EX-16500E provides 3 external and 1 internal FireWire 1394a port. It sup-
ports all PCI-Express slots x1 to x16. The EX-16500E design fully utilize the Texas Instruments
chipset, which represents the latest in high speed IEEE1394 interface technology. In combina-
tion with the fast PCI-Express bus it provides a secure and very high data transfer on each
single port. It uses data transfer rates up to 400Mbit/s. It is not possible to change the address
or IRQ settings manually, they will be obtained automatically by the system (BIOS) and operat-
ing system.
Compatibility:
Operating Systems:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
JP1:
J7:
J2 / J3 / J4 / J5:
3
EX-16500E
Manual
Vers. 2.3 / 16.10.17
J6: 1 x internal 10 Pin Connector
for Front Bay Hubs
(shared with internal J2)
J5: 1 x 6 Pin 1394a Port
PCI-Express x1 to x16
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux
3x extern 6 Pin 1394a, 1x intern 6 Pin 1394a, 1x 10 Pin Connector
EX-16500E, Manual, Low Profile Bracket
CE / FCC / RoHS / WEEE DE97424562 / WHQL
PCIE = Power from PCI-Express BUS (Factory Setting)
AUX = Power from PC power supply
(Direct power from PC power supply, provide an sufficient power for
devices with high power consumption)
PCIE AUX
Connector J7 must be connected with PC power supply!
1 +5V
For aux power (JP1), J7 must be connected to PC power supply!
2 GND
3 GND If not, the card won't work.
4 +12V
6 Pin FireWire 1394a Port
Pin Signal Pin
1 Power 4
2 GND 5
3 TPB- 6
4
J2: 1 x 6 Pin 1394a Port
(shared with external J3)
J7: Connector for
PC Power
Supply
JP1: Select power source
PCI-E or AUX
Signal
TPB+
TPA-
TPA+
