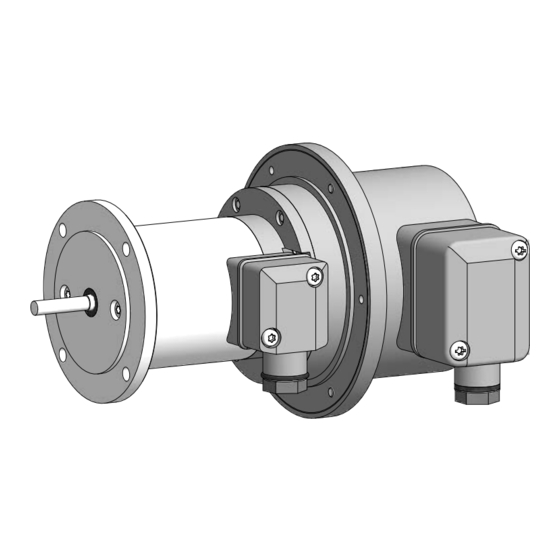

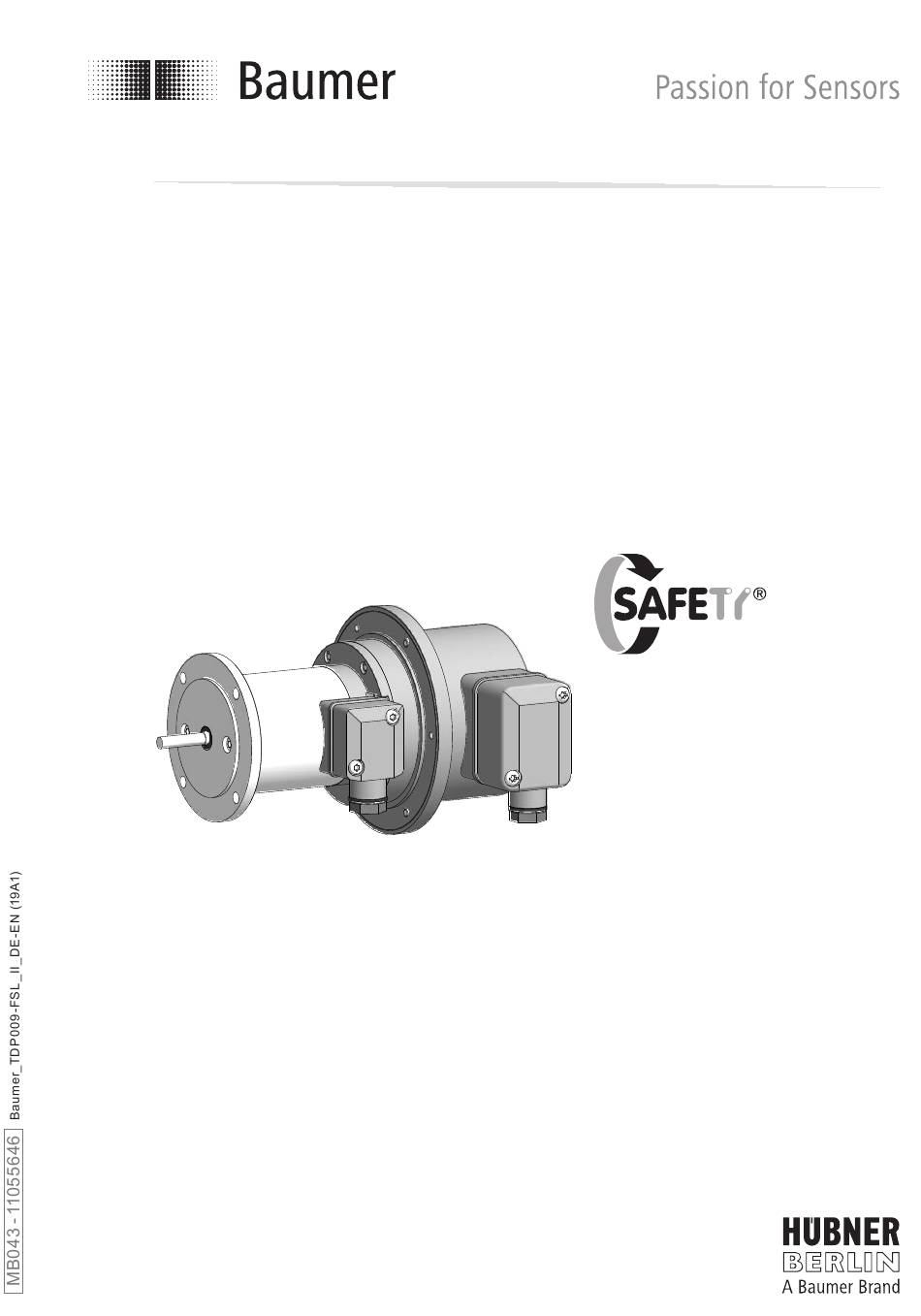

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions TDP 0,09 + FSL Kombination Tachogenerator mit integriertem Fliehkraftschalter Combination Tachogenerator with integrated centrifugal switch...
-
Page 2: Table Of Contents
........... Montage ..................................... Schritt 1 ................................Schritt 2 ................................Schritt 3 ................................Schritt 4 ................................Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ................Montagehinweis ............................Abmessung .................................. Elektrischer Anschluss ............................TDP 0,09 ................................6.1.1 Kabelanschluss ............................ - Page 3 ................................... Step 1 ................................... Step 2 ................................... Step 3 ................................... Step 4 ................................... Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ............... Mounting instruction ..........................Dimension ..................................Electrical connection ............................. TDP 0,09 ................................
-
Page 4: Allgemeine Hinweise
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels... - Page 5 Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com.
-
Page 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. • Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beachten. - Page 7 Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to mechanical overload Rigid mounting may give rise to constraining forces.
-
Page 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse TDP 0,09 mit Kohlebürsten Housing TDP 0,09 with carbon brushes Gehäuse FSL Housing FSL Vollwelle Solid shaft Montageflansch Mounting flange Klemmenkastendeckel TDP 0,09 Terminal box cover TDP 0,09 Torxschraube M4x18 mm Torx screw M4x18 mm Druckschraube M16x1,5 mit Scheibe und Pressure screw M16x1.5 with washer and... -
Page 9: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Anbauvorrichtung, kundenspezifisch Installation fitting, customized Befestigungsschrauben für Anbauvorrichtung Fixing screws for installation fitting ISO 4017, ISO 4017, M6x16 mm M6x16 mm Federscheibenkupplung K 35, Spring disk coupling K 35, als Zubehör erhältlich, siehe Abschnitt 4.5. -
Page 10: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 Zul. Anzugsmoment: Max. tightening torque: = 1 Nm 2.5 mm Schritt 2 Step 2 10 mm * Siehe Seite 6 See page 6 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen mög- The drive shaft should have as less lichst kleinen Rundlauffehler aufwei- runout as possible. -
Page 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 10 mm Schritt 4 Step 4 2.5 mm Zul. Anzugsmoment: Max. tightening torque: = 2...3 Nm * Siehe Seite 5 oder 6 See page 5 or 6 MB043 - 11055646 Baumer_TDP009-FSL_II_DE-EN (19A1) -
Page 12: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35
Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-... -
Page 13: Montagehinweis
Montage - Abmessung / Mounting - Dimension Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. -
Page 14: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection TDP 0,09 TDP 0,09 6.1.1 Kabelanschluss 6.1.1 Cable connection Ansicht X siehe Abschnitt 6.1.2. TX 20 View X see section 6.1.2. 5.3 * 16 mm 5.4 * ø6...8 mm * Siehe Seite 5 oder 6 See page 5 or 6 Zur Gewährleistung der angegebenen To ensure the specified protection of... -
Page 15: Fsl
Elektrischer Anschluss / Electrical connection 6.2.1 Kabelanschluss 6.2.1 Cable connection Ansicht Y siehe Abschnitt 6.2.2. View Y see section 6.2.2. TX 20 16 mm ø6...8 mm * Siehe Seite 5 oder 6 See page 5 or 6 Zur Gewährleistung der angegebenen To ensure the specified protection of Schutzart sind nur geeignete Kabel- the device the correct cable diameter... -
Page 16: Betrieb Und Wartung
Betrieb und Wartung / Operation and maintenance Betrieb und Wartung Operation and maintenance Austausch der Kohlebürsten Replace of the carbon brushes Bei Erreichen der minimalen Kohlebür- When the minimum carbon brush length stenlänge von 5,3 mm (Tachogenerator of 5.3 mm is reached (tachogenerator liefert keine Spannung mehr) sollten die does not generate a voltage), the carbon Kohleürsten ausgewechselt sowie der... -
Page 17: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 20 16 mm Schritt 2 Step 2 TX 20 5.4 * 5.3 * * Siehe Seite 5 oder 6 16 mm See page 5 or 6 MB043 - 11055646 Baumer_TDP009-FSL_II_DE-EN (19A1) -
Page 18: Schritt 3
Demontage / Dismounting Schritt 3 Step 3 2.5 mm 10 mm Schritt 4 Step 4 Schritt 5 Step 5 2.5 mm * Siehe Seite 6 See page 6 MB043 - 11055646 Baumer_TDP009-FSL_II_DE-EN (19A1) -
Page 19: Zubehör
Zubehör / Accessories Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Werkzeugset: • Tool kit: Bestellnummer 11076778 Order number 11076778 * Siehe Abschnitt 3 See section 3 MB043 - 11055646 Baumer_TDP009-FSL_II_DE-EN (19A1) -
Page 20: Technische Daten
Technische Daten Technische Daten 10.1 Technische Daten - elektrisch • Störfestigkeit: EN 61000-6-2 • Störaussendung: EN 61000-6-3 • Zulassungen: 10.2 Technische Daten - elektrisch (Tachogenerator) • Reversiertoleranz: ≤0,1 % • Linearitätstoleranz: ≤0,15 % • Temperaturkoeffizient: ±0,05 %/K (Leerlauf) • Isolationsklasse: •... -
Page 21: Prüfbedingungen Für Schaltdrehzahl
10.5 Prüfbedingungen für Schaltdrehzahl ns´ a) Drehzahl-Anstieg Δn = 2 [U/min]/s b) Drehzahl-Anstieg Δn = 1500 [U/min]/s 10.6 Daten nach Typ Leerlauf- Min. erforderlicher Lastwiderstand in Max. Anker- Anker- spannung Abhängigkeit vom Drehzahlbereich Betriebs- Widerstand Induktivität (DC) [U/min] drehzahl 0 - 3000: 0 - 6000: 0 - n (20°C) - Page 22 Technical data Technical data 10.1 Technical data - electrical ratings • Interference immunity: EN 61000-6-2 • Emitted interference: EN 61000-6-3 • Approvals: 10.2 Technical data - electrical ratings (tachogenerator) • Reversal tolerance: ≤0.1 % • Linearity tolerance: ≤0.15 % • Temperature coefficient: ±0.05 %/K •...
- Page 23 10.5 Test conditions for switching speed ns´ a) Speed rise Δn = 2 rpm/s b) Speed rise Δn = 1500 rpm/s 10.6 Type data Open- Minimum load required Maximum Armature Armature circuit depending on speed range operating resistance inductance voltage [rpm] speed (DC)
- Page 24 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 60755 MB043 - 11055646 Baumer_TDP009-FSL_II_DE-EN (19A1-20.03.2019)
