  • Page 1 USER MANUAL MANUALE D’USO TS 9918 - Remote control TS 9918-W - Controllo remoto...
  • Page 3 INDEX INDICE ENGLISH SAFETY PRECAUTIONS DESCRIPTION FRONT VIEW SETTINGS, CONNECTION AND INSTALLATION OPERATION SPECIFICATIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE VISTA FRONTALE IMPOSTAZIONI, COLLEGAMENTO ED INSTALLAZIONE FUNZIONAMENTO DATI TECNICI...

  • Page 4: Safety Precautions

    RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. WARNING: To prevent the risk of fire or electric shock, never expose this remote control to rain or humidity.
  • Page 5 regarding electrical systems. 9. Hearing loss Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure. To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is exposed to these levels should use adequate protection devices.

  • Page 6: Front View

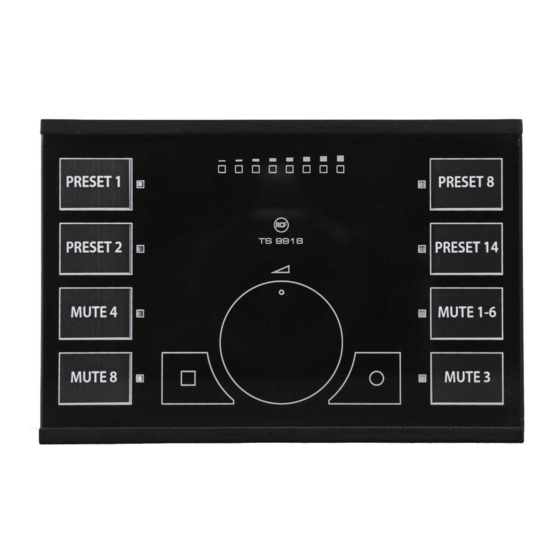

    PRODUCT, WHICH HAS BEEN DESIGNED TO GUARANTEE RELIABILITY AND HIGH PERFORMANCE. DESCRIPTION TS 9918 is a touch-sensitive remote control with a slim design and a glass surface, available both in black (TS 9918) and white (TS 9918-W), for wall mounting (it can fit several standard electrical boxes).
  • Page 7 SETTINGS, CONNECTION AND INSTALLATION TS 9918 remote control consists of 2 parts: 1.A frame to fit to several standard electrical boxes. 2.A frame with the printed circuit board and the touch-sensitive front panel. Find both the J1 connector and the six dip-switches on the printed circuit board (figure 1).

  • Page 8: Dip Switches

    BOOT 0 To be set to OFF (it is set to ON for programming only). Line termination: to be set to ON only if the TS 9918 remote control is 485 TERM the last device of its line (otherwise, set it to OFF).

  • Page 9: Installation

    Insert (pushing it until it clicks into) the frame with the printed circuit board and the front panel to the frame / adapter FIGURE 2 FIGURE 3 FIGURE 4 The figure 4 shows the section view of the TS 9918 remote control after its wall mounting.

  • Page 10: Operation

    OPERATION If connected to the RCF AX 8042 automixer or ZX 8060, the TS 9918 remote control can operate in 3 different modes: static, dynamic, combined (both static and dynamic). If connected to the DXT 9000 system, the remote control operates in the static mode only.

  • Page 11: Dynamic Mode

    STATIC MODE PRESET RECALL OR OTHER FUNCTIONS Touch briefly (less than a second) a T1-T8 key to turn on the assigned function (set in the software); the corresponding LED (L1-L8) lights up. Each key can be assigned to any function (among all available). Another brief touch of a previously activated key turns off its function (the corresponding LED is off).

  • Page 12: Matrix Settings

    MATRIX SETTINGS Touch and hold (longer than a second) the U2 key. The L1-L4 LEDs start flashing until the selection of an audio input through the touch of a T1-T4 key (the corresponding LED is now steady lit). At this point, the L5-L8 LEDs start flashing until the selection of an audio output through the touch of a T5-T8 key.

  • Page 13: Other Functions

    (of the internal buzzer) and a blink of all L1-L8 LEDs. LED BRIGHTNESS SETTING When using a TS 9918 remote control, all LEDs showing the current setting are always lit at their normal level. Yet, it is possible to set the brightness mode that is applied only when the remote control is not used and its keyboard is locked.

  • Page 14: Avvertenze Per La Sicurezza

    L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre le parti che compongono il controllo remoto alla pioggia od all’umidità.
  • Page 15 8. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità...

  • Page 16: Vista Frontale

    TS 9918 è un controllo remoto con design elegante e tastiera sensibile al tocco, disponibile sia in nero (TS 9918) sia in bianco (TS 9918-W), sottile e con superficie di vetro, installabile a parete (compatibile con la maggior parte delle scatole elettriche standard) e collegabile al sistema DXT 9000, all’automixer AX 8042 ed...
  • Page 17 IMPOSTAZIONI, COLLEGAMENTO ED INSTALLAZIONE Un controllo remoto TS 9918 si compone di 2 parti: un telaio per l'adattamento alla maggior parte delle scatole elettriche standard; un telaio con il circuito stampato ed il pannello frontale sensibile al tocco. Individuare sul circuito stampato il connettore J1 ed i sei microinterruttori DIP-SWITCH (figura 1).
  • Page 18 Dip-switch ID b (2) Dip-switch ID a (1) TERMINAZIONE DELLA LINEA (RS 485) Impostare il dip-switch nr. 6 su ON su un controllo remoto TS 9918 (solo) se questo è l'ultimo dispositivo della linea. COLLEGAMENTO Prima di procedere con l'installazione del controllo remoto TS 9918 nella...

  • Page 19: Installazione

    (spingendolo fino ad incastrarlo) il telaio con il circuito stampato ed il pannello frontale al quello per l’adattamento FIGURA 2 FIGURA 3 FIGURA 4 La figura 4 mostra la sezione del controllo remoto TS 9918 dopo l'installazione a parete.

  • Page 20: Funzionamento

    Se collegato al sistema DXT 9000, il controllo remoto funziona nella sola modalità statica. Riferirsi ai manuali dei sistemi per quanto riguarda la configurazione via software dei controlli remoti TS 9918. Nella modalità STATICA sono possibili le seguenti funzioni: attivazione di configurazioni (“preset”) o altre funzioni precedentemente impostate tramite il software di configurazione (esempio “MUTE INPUT 1”);...

  • Page 21: Modalità Statica

    MODALITÀ STATICA ATTIVAZIONE DI CONFIGURAZIONI (“PRESET”) OD ALTRE FUNZIONI Il comando si ottiene con il tocco breve (meno di un secondo) di uno dei tasti T1-T8: si provoca l’attivazione della funzione ad esso associata attraverso il software di configurazione; il LED corrispondente (L1-L8) si accende. Ad ogni tasto si può...
  • Page 22 IMPOSTAZIONE DELLA MATRICE Si accede a questa funzione tramite un tocco mantenuto (con tempo superiore ad un secondo) del tasto U2. Successivamente, i LED L1-L4 lampeggiano fino al tocco di uno dei tasti T1-T4, che determina la selezione dell’ingresso audio (il LED corrispondente rimane acceso).

  • Page 23: Altre Funzioni

    IMPOSTAZIONE DELLA LUMINOSITÀ DEI LED Durante l'utilizzo del controllo remoto TS 9918, i LED rappresentativi della configurazione sono accesi normalmente, tuttavia è possibile impostare una riduzione della loro luminosità che si applica solo quando il controllo remoto non è...
  • Page 24 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. Salvo eventuali errori ed omissioni. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso. HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it...
