24032L

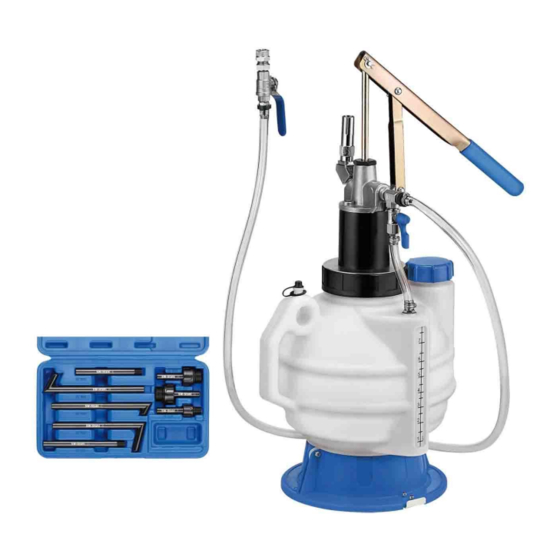

Öl-Einfüllgerät
Komplettset inkl. 8 Adaptern
zum Befüllen von Getrieben und Differentialen mit Öl
▪
7.5l Ölbehälter
▪
Schlauchlänge 160 cm
▪
verwendbar bis Ölviskosität SAE 140
▪
mit Rücklaufventil zur gezielten Rückführung überfüllten Öls
▪
mit 8 teiligem Adaptersatz für folgende Anwendungen:
AT 101 =
FORD mit Gewindeanschluss
AT 102 =
BMW abgeknickt
AT 103 =
VAG kurz abgeknickt
AT 104 =
VAG lang abgeknickt
AT 105 =
VAG gerade mit Gewindeanschluss
AT 106 =
Mercedes-Benz mit 7 Gang Automatikgetriebe M12 x 1,5
AT 107 =
VAG DSG Direktschaltgetriebe M24 x 1,5
AT 108 =
VAG CVT stufenlose Automatik M22 x 1,5
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. +49 (0) 2191 / 46438-0
Fax +49 (0) 2191 / 46438-40
E-Mail: info@swstahl.de
www.swstahl.de
Advertisement
Table of Contents
Related Manuals for SW-Stahl 24032L
Summary of Contents for SW-Stahl 24032L
- Page 1 24032L Öl-Einfüllgerät Komplettset inkl. 8 Adaptern zum Befüllen von Getrieben und Differentialen mit Öl ▪ 7.5l Ölbehälter ▪ Schlauchlänge 160 cm ▪ verwendbar bis Ölviskosität SAE 140 ▪ mit Rücklaufventil zur gezielten Rückführung überfüllten Öls ▪ mit 8 teiligem Adaptersatz für folgende Anwendungen:...
- Page 2 24032L Montage der Öleinfüllpumpe 1. Bohrungen von Kolbenstange und Handgriff übereinander legen und Bolzen durchstecken (Bild a) 2. U-Scheibe aufschieben und Sicherungssplint einstecken (Bild b) 3. Bohrung am Gehäuse des Pumpenmechanismus und Handgriff übereinander legen, Bolzen durchstecken (Bild c) 4. U-Scheibe rausdrehen und Sicherungssplint einstecken (Bild d) Bedienungsanleitung am Beispiel eines DSG-Getriebe bei Audi A3 2.0l...
- Page 3 24032L Oil filler for filling gears and differentials with oil ▪ 7.5l oil tank ▪ hose length 160 cm ▪ can be used up to oil viscosity SAE 140 ▪ including return flow valve for targeted recirculation of overfilled oil ▪...
- Page 4 24032L Assembling the oil filler INSTRUCTIONS example of Audi A3 2.0l DSG transmission Follow the manufacturer's specifications Read the transmission oil temperature, if the temperature is higher than 50°C then let them cool down. Open the oil drain plug and drain old gear oil.
- Page 5 EC Declaration of conformity Wir erklären in alleiniger Verantwortung, dass die Bauart des: We declare that the following designated product: Öl-Einfüllgerät 24032L Transmission Filling System 24032L folgenden einschlägigen Bestimmungen entspricht: complies with the requirements of the following: Machinery Directive 2006/42/EC...
- Page 6 24032L Notizen SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 7 24032L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 8 24032L Notizen SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
