26047L
Motor Einstellwerkzeugsatz
VAG FSI / TSI / TFSI
4-teilig
Für 1.4l und 1.6l FSI – TSI – TFSI Motoren von VAG mit Motorcodes AXU,
BAG, BKG, BLF, BLN, BLP, BMY, BTS, BLG, BWK, CAVA, CAVB, CAVC,
CAVD, CAVF, CAXA, CAXC, CDGA.

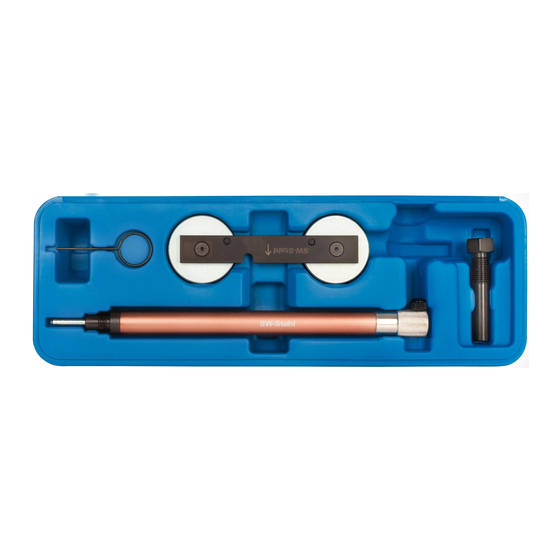

Enthält eine Nockenwellen-Arretierung einen Kurbelwellenfixierdorn, einen
Messuhrhalter und einen Arretier-Dorn.
Gewinde M12 x 1,25 mm
Passend für:
Audi A3 1.6l
VW Eos, Golf, Golf Plus, Jetta, Passat, Polo, Scirocco, Tiguan,
Touran
Seat Altea, Ibiza Leon
Skoda Fabia II, Octavia, Roomster, Superb
Beinhaltet wichtige Werkzeuge zur Überprüfung und Einstellung der Motor-
Steuerzeiten.
!Achtung! Halten Sie sich bei der Reparatur an die KFZ Hersteller
Anweisungen.
SW-Stahl GmbH
Leverkuser Strasse 65
D-42897 Remscheid
Tel. +49 (0) 2191 / 46438-0
Fax +49 (0) 2191 / 46438-40
E-Mail: info@swstahl.de
www.swstahl.de
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SW-Stahl 26047L
Summary of Contents for SW-Stahl 26047L

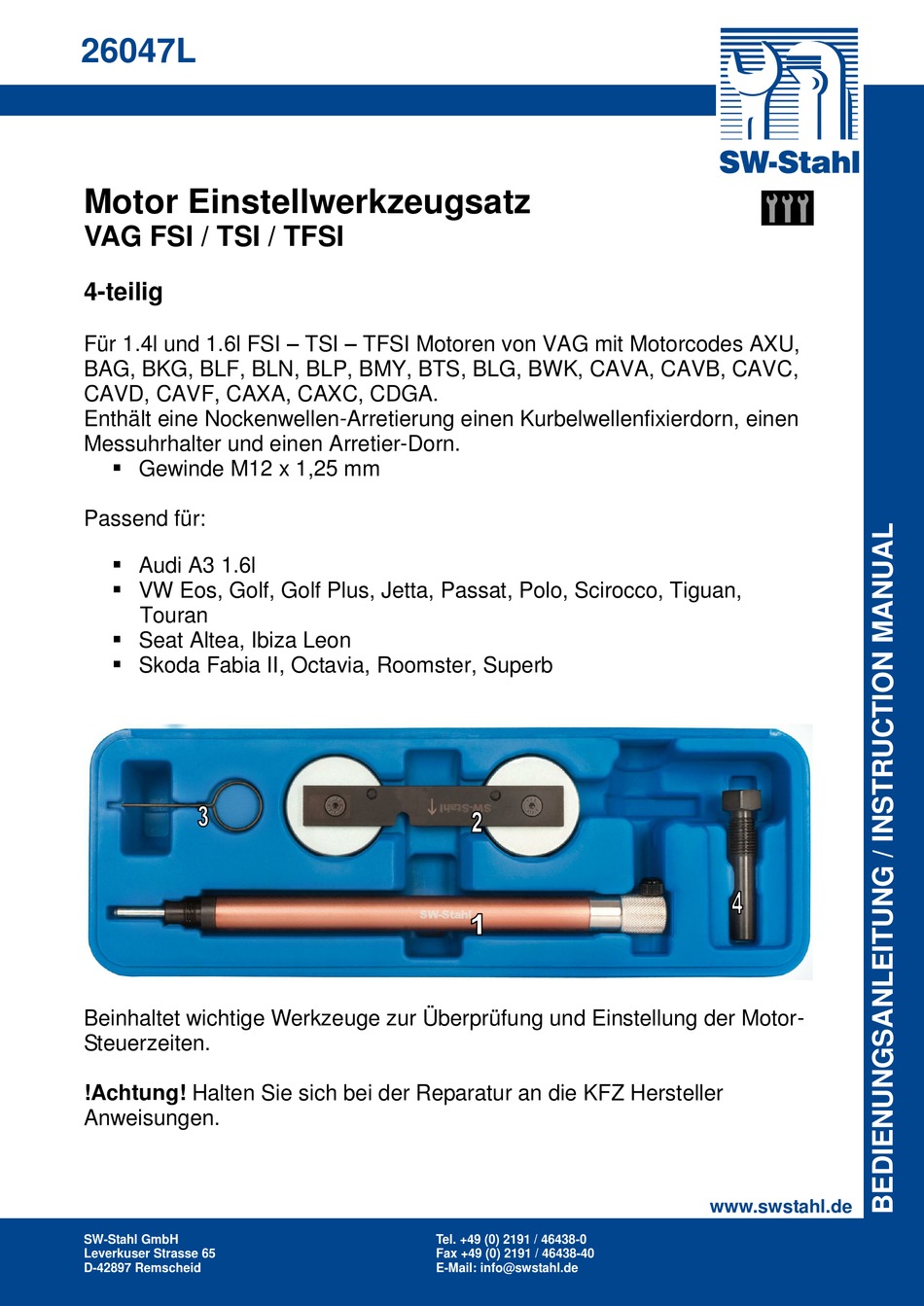

- Page 1 26047L Motor Einstellwerkzeugsatz VAG FSI / TSI / TFSI 4-teilig Für 1.4l und 1.6l FSI – TSI – TFSI Motoren von VAG mit Motorcodes AXU, BAG, BKG, BLF, BLN, BLP, BMY, BTS, BLG, BWK, CAVA, CAVB, CAVC, CAVD, CAVF, CAXA, CAXC, CDGA.
- Page 2 Messuhr mit dem seitlich angebrachten Fixierrad. Sie können mittels Zeigerausschlag durch Drehen an der Kurbelwelle den OT Punkt bestimmen. Passende Messuhr SW-Stahl Nr. 26067L Nockenwellen-Arretierung, verwenden wie OEM T10171 Bei der Montage der Nockenwellenarretierung darauf achten, dass die Fixierbolzen (A...
- Page 3 26047L Kurbelwellen- Fixierdorn verwenden wie OEM T10340 Verschlussstopfen entfernen und Kurbelwellen- Fixierdorn montieren. Achtung: Stellung der Kurbelwelle beachten! www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 Leverkuser Strasse 65 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 4 26047L Engine adjustment tool set 4-piece Suitable for 1.4 and 1.6 L FSI engine with engine code AXU, BAG, BKG, BLF, BLN, BLP, BMY, BTS, BLG, BWK, CAVA, CAVB, CAVC, CAVD, CAVF, CAXA, CAXC, CDGA. Contains one camshaft locking device, a crankshaft locking device, a gauge holder and a locking mandrel ...
- Page 5 Now you can adjust the crankshaft with dial gauge to the TDC. Matching Dial Gauge SW-Stahl No. 26067L Camshaft locking, use as OEM T10171 When installing the Camshaft make shure that the fixing bolt (A and B) engage in the holes (A and B), as shown in the picture.
- Page 6 26047L SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 Leverkuser Strasse 65 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
