SW-Stahl 03671L Instruction Manual

03671L
Glühkerzen Reparaturwerkzeugsatz
ALLGEMEINE INFORMATION
Der Reparatursatz ermöglicht ein schnelles und fachgerechtes Ausbohren beschädigter oder
abgerissener Glühkerzen mit anschließender Reparatur des Gewindes und Reinigung des
Glühstiftschachts. Eine Demontage des Zylinderkopfes bei ist diesen Arbeiten nicht erforderlich. Durch die
im Satz enthaltenen Führungshülsen können die Bohrtiefe und der Bohrwinkel exakt eingehalten werden.
Dieser Satz beinhaltet Werkzeuge für z.B. folgende Fahrzeuge:
V W Passat und Audi mit 2.5l / 2.7l / 3.0l V6 TDI Motoren mit Motorcode: AFB, AKE, AKN, ASB, AYM,
BAU, BCZ, BDG, BDH, BFC, BKN, BKS, BMK, BNG, BSG, BUN, BUG

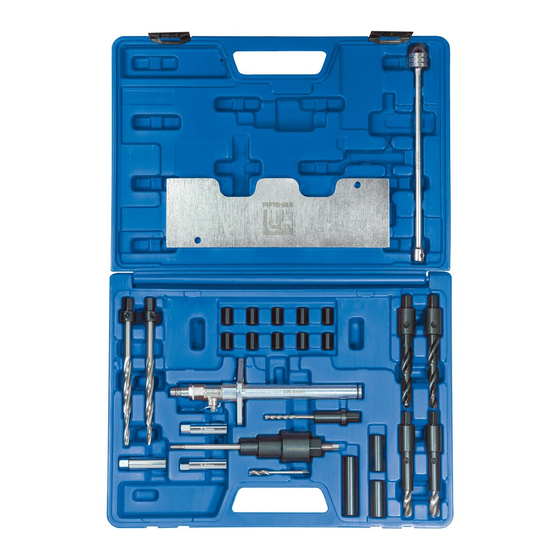

WERKZEUGE
Gleitgriff mit 4-kant für Werkzeug 2
2 Werkzeughalter, Länge 240 mm, 6,3 (1/4)
3 Reibahle 5,8 mm, lang
4 Reibahlen 4,8 mm, lang
5 Bohrer 11,1 mm für M12x1
6 Bohrer 9,1 mm für M10x1
7 Gewindebohrer mit Führungshülse M12x1
8 Gewindebohrer mit Führungshülse M10x1
9 Abdeckplatte für Ansaugkanäle
10 Injektorschacht-Druckluftadapter
SW-Stahl GmbH
Leverkuser Straße 65
D-42897 Remscheid
20
3 4
18
19 17 16
Tel. +49 (0) 2191 / 46438-0
Fax +49 (0) 2191 / 46438-40
E-Mail: info@swstahl.de
2
9
5 6
10
11
7 8
12 13
15
14
11 Reibahlen 4,8 mm, kurz
12 Ausziehwerkzeug, 3-tlg.
Führungshülse, Länge 38 mm
13
Außen Ø 17,5 mm, Innen Ø 9 mm
Führungshülse, Länge 38 mm
14
Außen Ø 17,5 mm, Innen Ø 13 mm
Führungshülse, Länge 63 mm
15
Außen Ø 17,5 mm, Innen Ø 13 mm
16 Gewindebohrer 1/4" x 20
17 Elektroden-Ausdreher 2,5 mm
18 Elektroden-Ausdreher 3,5 mm
19 Elektroden-Ausdreher 4,0 mm
10 Stück Gewindeeinsätze
20
Innen M10x1, Außen M12x1
www.swstahl.de
