SW-Stahl 20305L Manual

20305L

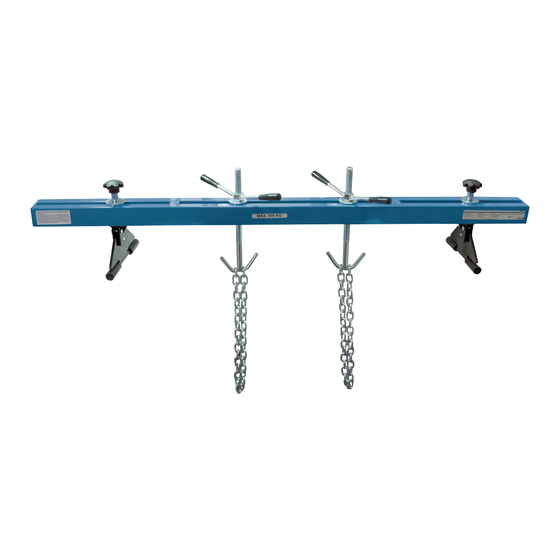

Motorbrücke
2 Ketten, 500 kg Tragkraft
zur Montage und Demontage von Motor und Getriebe
Aus stabilem Vierkantrohr
•
Langloch für flexible Breiteneinstellung
•
Haltehaken mit 20 mm Gewindestangen
•
Kugelgelagerte Rollen
•
Mit Gummischonern zum Kotflügelschutz
•
Kettenlänge 90 cm
•
Gesamtlänge 730 - 1480 mm
•
ALLGEMEIN
Die Motortraverse ermöglicht den Ausbau der Vorderachse an front- und heckgetriebenen
Fahrzeugen, ohne eine Demontage der Antriebseinheit. Die Traverse wird aber auch bei
Getriebereparaturen und erneuern der Kupplung an frontgetriebenen Fahrzeugen benötigt. Die
Traverse ist durch verschiebbare Stützen, unter Berücksichtigung der maximalen Tragfähigkeit, für
verschiedene Fahrzeugtypen geeignet.
SICHERHEITSHINWEISE
Belasten Sie die Traverse niemals mit einer Last, die die maximale Tragfähigkeit überschreitet.
•
Befestigen Sie die Haltekette nur an Punkten die zum Anheben geeignet sind und die Last
•
aufnehmen kann. (Hinweise befinden sich in der fahrzeugspezifischen Service-Literatur)
Dimensionieren Sie eventuell zusätzlich verbaute Schäkel oder andere Halteeinrichtungen immer
•
ausreichend. Besser Überdimensionieren!
Bevor Sie eine Last an die Traverse hängen, prüfen Sie ob sich alle Bauteile der Traverse im
•
einwandfreien Zustand befinden und ob Verschraubungen gut angezogen sind.
Die Haltekette darf nicht verdreht angesetzt werden. Achten Sie darauf, dass die Kettenglieder
•
nicht verkanten sind. Es besteht Quetschungsgefahr, da sich die Verkantung bei Belastung löst
und die Last sich schlagartig mehrere Zentimeter absenkt.
Achten Sie darauf, dass Sie die Neigungsjustierung immer genau ausrichten und die
•
Verschraubung gut festziehen.
