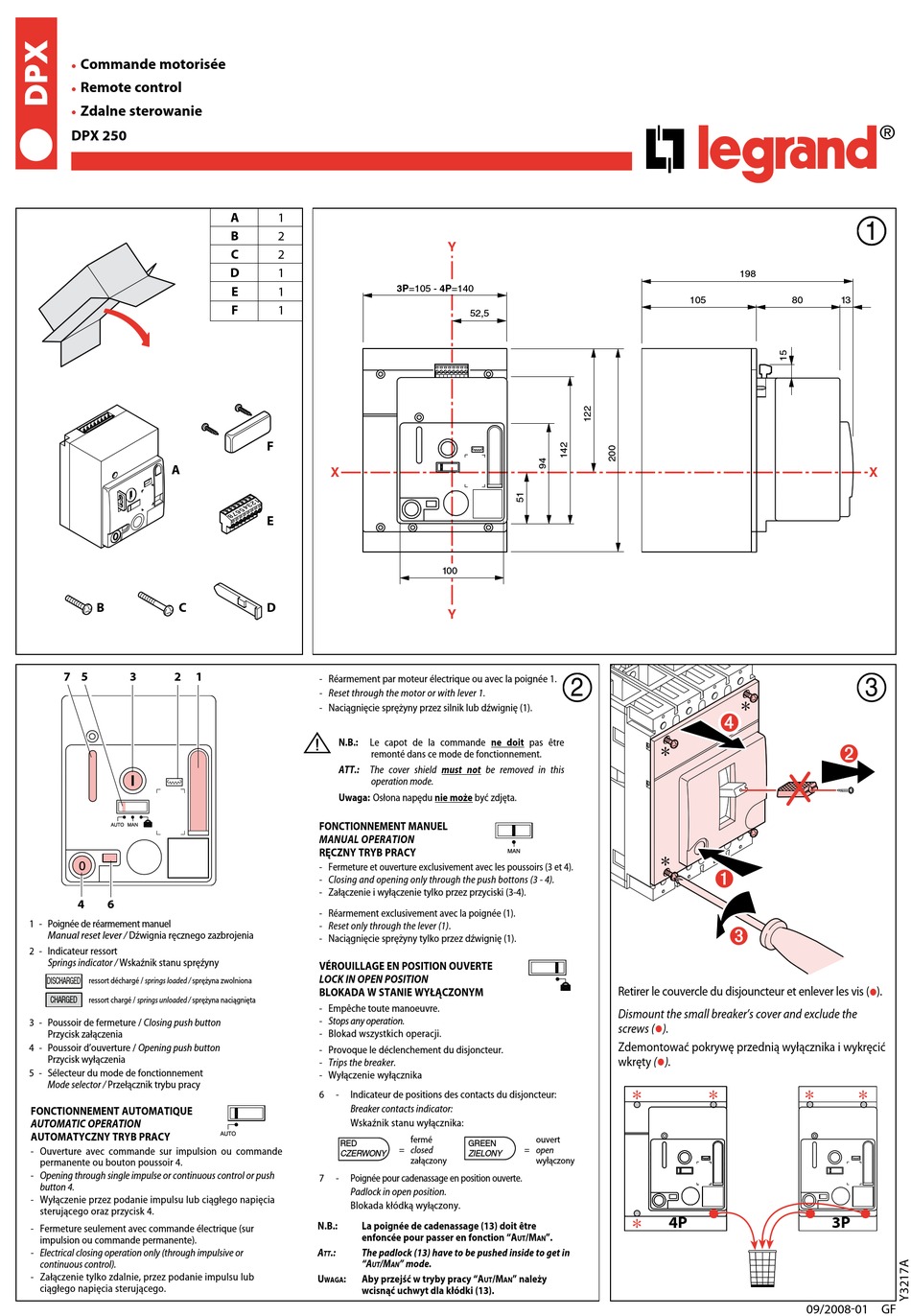

LEGRAND DPX 250 Manual

• Commande motorisée
• Remote control
Zdalne sterowanie
•

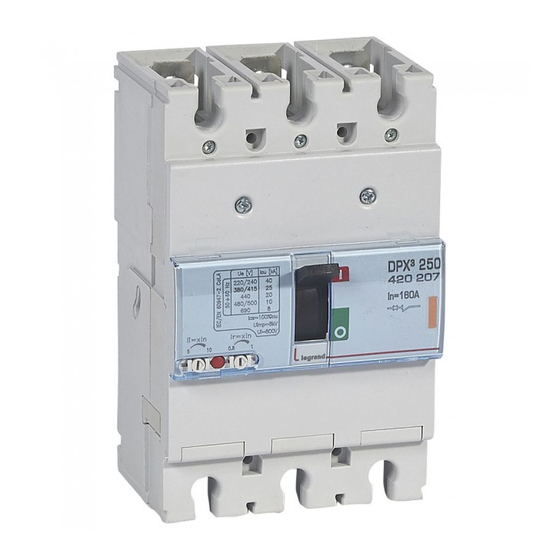

DPX 250
A
B C
7 5 3 2 1
I
4 6
1 - Poignée de réarmement manuel
Manual reset lever / Dźwignia ręcznego zazbrojenia
2 - Indicateur ressort
Springs indicator / Wskaźnik stanu spręźyny
DISCHARGED
ressort déchargé / springs loaded / sprężyna zwolniona
CHARGED
ressort chargé / springs unloaded / sprężyna naciągnięta
3 - Poussoir de fermeture / Closing push button
Przycisk załączenia
4 - Poussoir d'ouverture / Opening push button
Przycisk wyłączenia
5 - Sélecteur du mode de fonctionnement
Mode selector / Przełącznik trybu pracy
FONCTIONNEMENT AUTOMATIQUE
AUTOMATIC OPERATION
AUTOMATYCZNY TRYB PRACY
- Ouverture avec commande sur impulsion ou commande
permanente ou bouton poussoir 4.
- Opening through single impulse or continuous control or push
button 4.
- Wyłączenie przez podanie impulsu lub ciągłego napięcia
sterującego oraz przycisk 4.
- Fermeture seulement avec commande électrique (sur
impulsion ou commande permanente).
- Electrical closing operation only (through impulsive or
continuous control).
- Załączenie tylko zdalnie, przez podanie impulsu lub
ciągłego napięcia sterującego.
A 1
B 2
C 2
D
1
3P=105 - 4P=140
E 1
F 1
F
X
E
D
- Réarmement par moteur électrique ou avec la poignée 1.
- Reset through the motor or with lever 1.
- Naciągnięcie sprężyny przez silnik lub dźwignię (1).
N.B.: Le capot de la commande ne doit pas être
remonté dans ce mode de fonctionnement.
ATT.: The cover shield must not be removed in this
operation mode.
Uwaga: Osłona napędu nie może być zdjęta.
FONCTIONNEMENT MANUEL
MANUAL OPERATION
RĘCZNY TRYB PRACY
- Fermeture et ouverture exclusivement avec les poussoirs (3 et 4).
- Closing and opening only through the push bottons (3 - 4).
- Załączenie i wyłączenie tylko przez przyciski (3-4).
- Réarmement exclusivement avec la poignée (1).
- Reset only through the lever (1).
- Naciągnięcie sprężyny tylko przez dźwignię (1).
VéROUILLAGE EN POSITION OUVERTE
LOCK IN OPEN POSITION
BLOKADA W STANIE WYŁĄCZONYM
- Empêche toute manoeuvre.
- Stops any operation.
- Blokad wszystkich operacji.
- Provoque le déclenchement du disjoncteur.
- Trips the breaker.
- Wyłączenie wyłącznika
6 - Indicateur de positions des contacts du disjoncteur:
Breaker contacts indicator:
Wskaźnik stanu wyłącznika:
RED
= closed
CZERWONY
7 - Poignée pour cadenassage en position ouverte.
GREEN
Padlock in open position.
ZIELONY
Blokada kłódką wy
N.B.: La poignée de cadenassage (13) doit être
enfoncée pour passer en fonction "A
A .: The padlock (13) have to be pushed inside to get in
tt
"A /M " mode.
ut An
U : Aby przejść w tryby pracy "A
wAgA
wcisnąć uchwyt dla kłódki (13).
Y
52,5
100
Y
1 2
11 12 13 14 15 16 17 18 19
RED
CZERWONY
fermé ouvert
GREEN
= open
ZIELONY
załączony wyłączony
czony.
łą
/M ".
ut An
/M " należy
ut An
198
105
3 4 4a 4b 1
�
11 12 13 14
�
�
Retirer le couvercle du disjouncteur et enlever les vis (
Dismount the small breaker's cover and exclude the
•
screws ( ).
Zdemontować pokrywę przednią wyłącznika i wykręcić
•
wkręty ( ).
4P
®
1 1 2 2
11 12 11 12
80 13
X
5 2 6 3 7 4 8
2
�
•
).
3P
09/2008-01 gF
