Simu TIMER EASY Instructions Manual

www.simu.com
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1

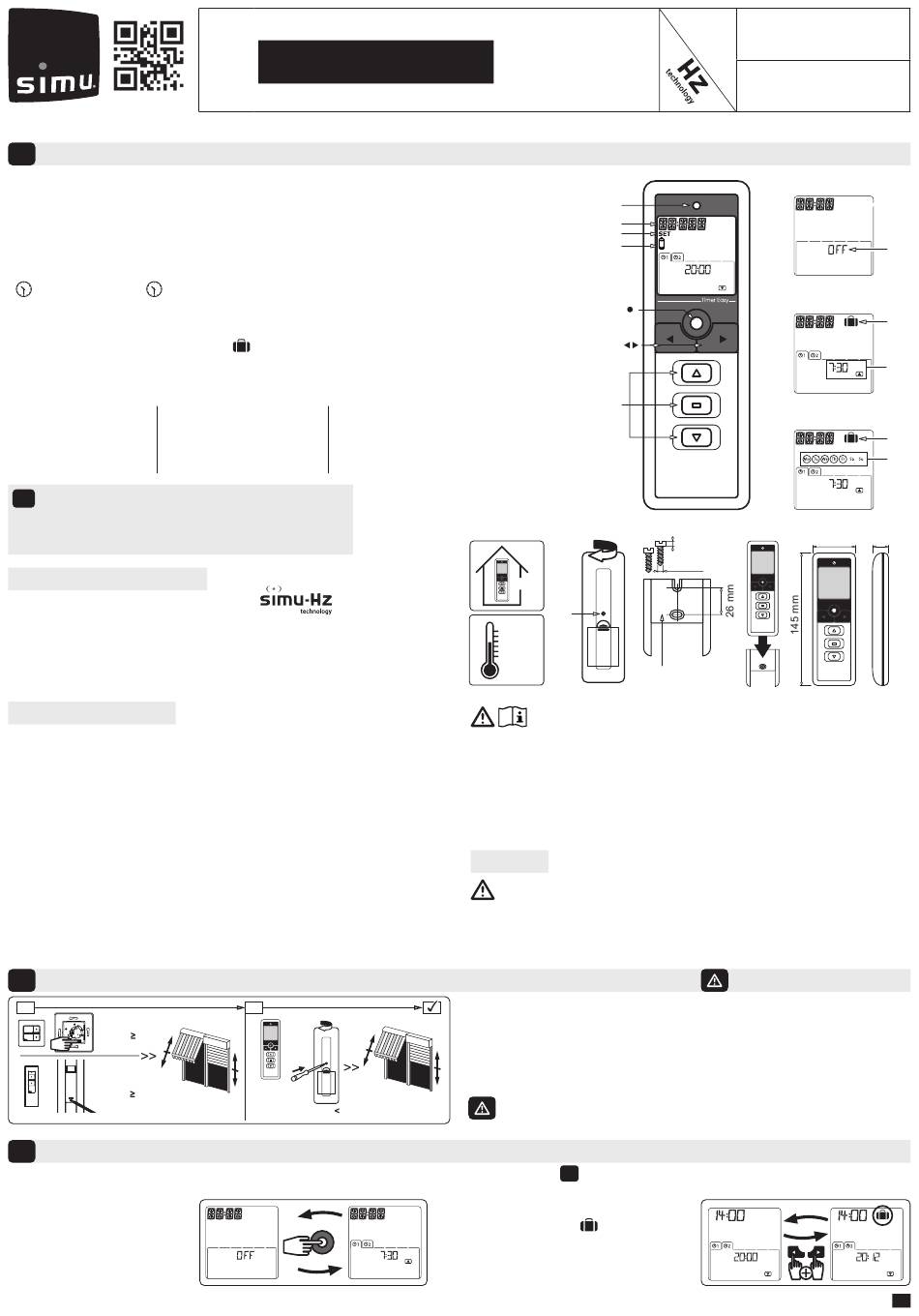

Présentation

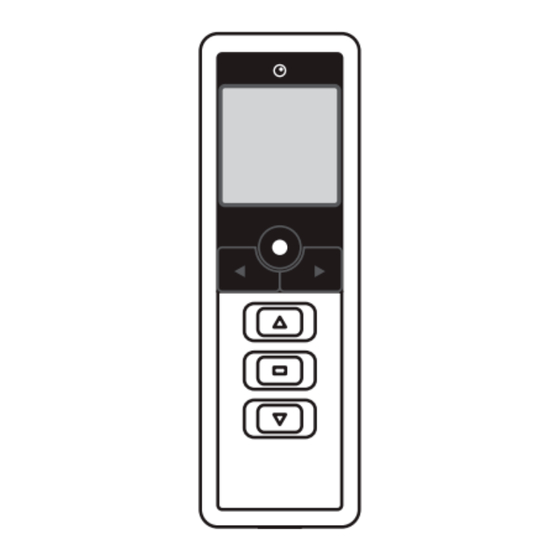

L'émetteur Hz Timer Easy permet de piloter en commande individuelle, de groupe ou générale les
moteurs et récepteur de la gamme SIMU-Hz. Deux modes de fonctionnement sont possibles : le
mode manuel et le mode automatique.
MODE MANUEL :
- Pour effectuer une commande, donner une impulsion sur une touche de commande (▲, ■ ou ▼)
- Les programmations du mode automatique sont désactivées.
MODE AUTOMATIQUE : L'horloge intégrée permet la programmation d'une commande de montée
( 1) et de descente ( 2) par jour. Les horaires programmés peuvent être :
- Identiques tous les jours de la semaine : programmation journalière (mode par défaut)
- Différents entre les jours de travail et les jours de repos : programmation jours travail / jours repos
(exemple : jours travail du lundi au vendredi et jours repos samedi et dimanche - voir §4.8)
- La fonction simulation de présence
+ 30 minutes afin de simuler une présence dans l'habitation.
- Les touches de défilement (◄,►) permettent de visualiser la programmation de l'horloge et les
touches de commande (▲, ■ ou ▼) de donner un ordre de commande manuel.
a : Témoin d'émission f : Touches de défilement
b : Heure courante g : Touches de
c : Mode réglage actif
d : Témoin piles faibles h : Mode automatique
e : Touche de validation
i
HORLOGE PRE-PROGRAMMEE EN USINE :
Heure courante : heure locale PARIS (hiver UTC +1, été UTC +2)
Changement d'heure été / hiver : Zone Europe
Programmation journalière : Montée à 7:30 / descente à 20:00
Caractéristiques techniques
- Compatible avec les récepteurs & moteurs
- Niveau de sécurité : classe III
- Bande fréquence d'émission : 433,050 MHz – 434,790 MHz F : 433,420 MHz
- Puissance maximale transmise : ERP < 10 mW
- Portée radio (en milieu normalement pollué) : 20 m à travers 2 murs de béton
armé, 200 m en champ libre.
- Alimentation : 2 piles 1,5 V, type AAA (LR03).
Sécurité et responsabilité
1. Responsabilité
Ces notices doivent être conservées par l'utilisateur. Le non respect de ces instructions ou
l'utilisation du produit hors de son domaine d'application est interdit et entraînerait l'exclusion de la
responsabilité et de la garantie SIMU.
Ce produit SIMU doit être installé par un professionnel de la motorisation et de l'automatisation
de l'habitat. L'installateur doit par ailleurs, se conformer aux normes et à la législation en vigueur
dans le pays d'installation, et informer ses clients des conditions d'utilisation et de maintenance
du produit.
Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires
associés. Si un doute apparaît lors de l'installation de ce produit et/ou pour obtenir des informations
complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
2. Consignes de sécurité
Dans le cas d'utilisation avec un moteur, se reporter également aux instructions de celui-ci.
Ne pas installer ni utiliser le produit à l'extérieur. Ne pas laisser le produit à la portée des enfants.
Ne pas utiliser des produits abrasifs ni de solvants pour le nettoyer. Ne pas exposer le produit à des
chocs ou des chutes, à des matières inflammables ou à une source de chaleur, à l'humidité, à des
projections de liquide, ne pas l'immerger.
2
Programmation sur une installation existante
1
PROG 3s
PROG 3s
3
Utilisation de l'émetteur Timer Easy
L'émetteur Timer Easy est maintenant prêt à l'emploi avec la programmation décrite au §1
Les opérations de §4 à §6 sont facultatives et sont à effectuer uniquement pour modifier la programmation d'usine.
Changement du mode de
fonctionnement : Pour passer du
mode manuel au mode automatique
et inversement, appuyer brièvement
sur la touche de validation (●)
FR
EN
TIMER EASY
DE
NL
ES
PL
CZ
fait varier aléatoirement les horaires programmés de 0 à
i : Fonction simulation de présence active
j : Horaire de la prochaine commande
commande k : Programmation jours travail / repos
l : Touche de programmation PROG
désactivé m : Support mural
2
PROG 1s
1 s.
a
b
c
d
e ( )
f ( )
g
IP20
l
45°C
0°C
Avertissement
Ce produit contient des piles bâtons. Ne pas avaler la pile : risque de brûlures chimiques en à
peine 2 heures pouvant être mortelles. En cas d'introduction de la pile dans une partie du corps ou
en cas de doute, appelez immédiatement un médecin. Tenir hors de portée des enfants les piles
(neuves et usagées) et le produit. Si le compartiment pile ne ferme plus, ne plus utiliser le produit et
le tenir hors de portée des enfants. Risque d'explosion, de fuite de liquide ou de gaz inflammables
de la pile si elle est maintenue à haute température (four chaud, feu), écrasée, coupée, ou soumise
à une pression de l'air extrêmement faible. Les batteries non rechargeables ne doivent pas être
rechargées.
Installation
Ce produit ne doit pas être installé à une hauteur supérieure à 2 m.
Éloigner l'émetteur de toutes surfaces métalliques qui pourraient nuire à son bon fonctionnement
(perte de portée). L'utilisation d'appareil radio utilisant les même fréquences peut dégrader les
performances de notre produit.
1. Appuyer environ 3 secondes sur la touche de programmation de
l'émetteur de commande individuelle. Le moteur tourne 0,5 seconde dans
un sens puis dans l'autre.
2. Appuyer environ 1 seconde sur la touche de programmation (PROG) de
l'émetteur Timer Easy. Le moteur tourne 0,5 seconde dans un sens puis
dans l'autre. L'opération est terminée.
Pour une information plus complète sur la programmation, merci de
consulter la notice du moteur ou du récepteur utilisé.
.
i
Activation / désactivation de la fonction
simulation de présence : Pour activer ou
désactiver la fonction simulation de présence,
appuyer simultanément sur les deux touches de
défilement (◄,►) (mode automatique seulement)
5107500C
NOTICE
AFFICHAGE MODE MANUEL
AFFICHAGE MODE AUTOMATIQUE
(programmation journalière)
AFFICHAGE MODE AUTOMATIQUE
(programmation travail / repos)
47 mm
3 mm max.
Ø3 mm
m
réservé à l'installateur
h
i
j
i
k
18 mm
1/2
