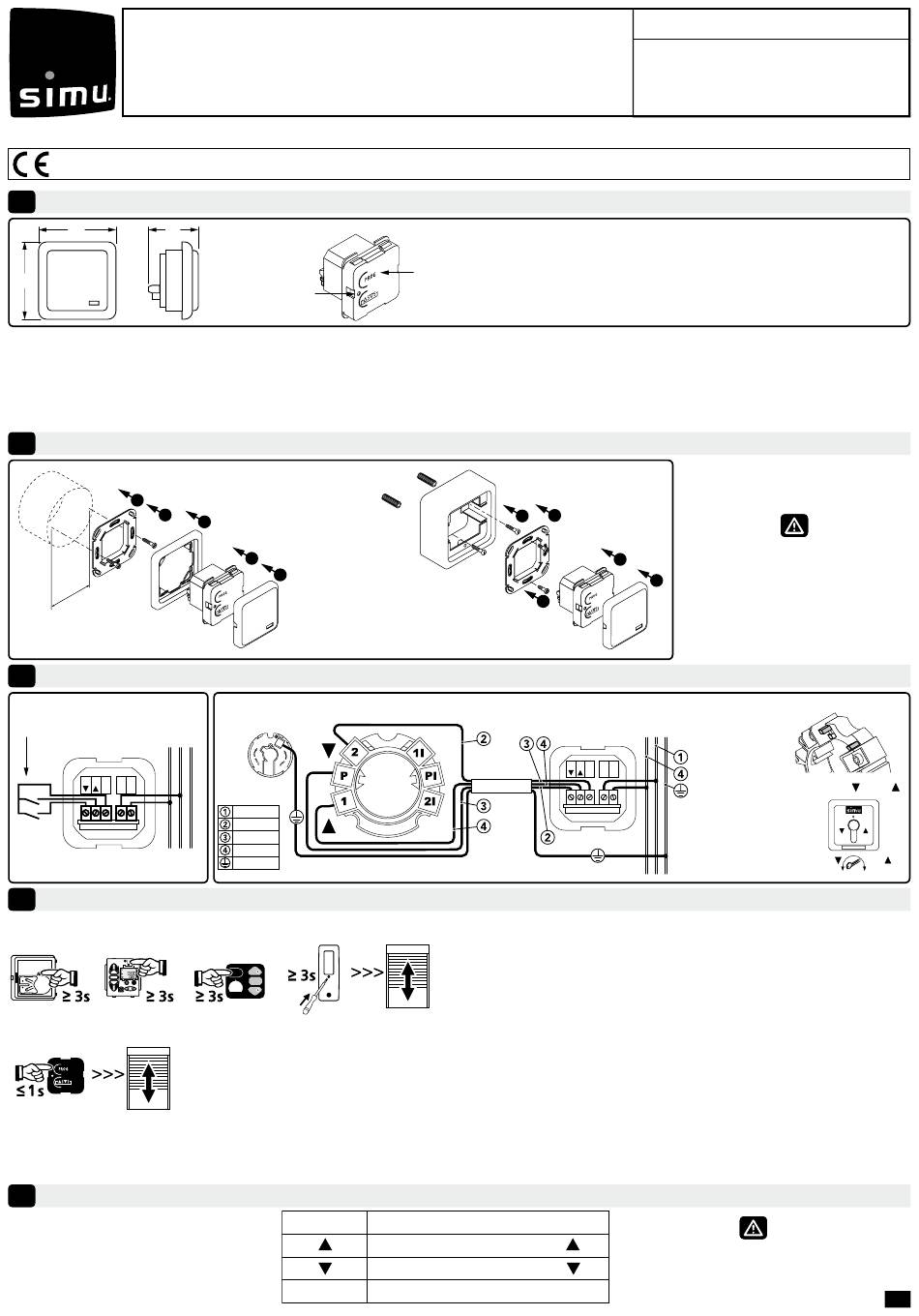

Simu 2006020 Instructions

FR-
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÉS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Par la présente SIMU déclare que l'équipement radio couvert par ces instructions est conforme aux exigences de la Directive Radio 2014/53/UE et aux autres
exigences essentielles des Directives Européennes applicables. Le texte complet de la déclaration UE de conformité est disponible sur www.simu.com
1 Caractéristiques techniques
80 45
80
- Tension d'utilisation : 220-230 V ~ / 50-60 Hz ; P : 1,3 W
- Température d'utilisation : 5T40 (+5°C à +40°C)
- Indice de protection : IP 20 (utilisation intérieure uniquement)
- Portée : 20 m à travers 2 murs de béton armé en milieu normalement pollué.
- Bande fréquence d'émission : 433,050 MHz – 434,790 MHz F: 433,420 MHz
- Puissance maximale transmise : ERP < 10 mW
2
Installation
1
Ø65
2
m
6 0 m
Montage encastré
3
Câblage
inverseur de commande 230V/ 50Hz
L N PE
5 4 3 2 1
C N L
4 Programmation de l'émetteur sur une installation existante
Procédure à suivre pour programmer un nouvel émetteur :
4.1 - Ouvrir la mémoire du récepteur depuis l'émetteur de commande individuelle déjà programmé :
ou ou
PROG PROG
4.2 - Ensuite, valider l'opération depuis l' émetteur contact sec :
Appuyer 1 sec. sur la touche PROG du nouvel émetteur, le moteur tourne environ 1/2 sec. dans un sens puis dans l'autre.
PROG
Pour obtenir une commande de groupe à partir de l'émetteur contact sec, répéter les opérations 4.1 et 4.2 pour chaque récepteur du groupe concerné.
Pour obtenir une commande générale à partir de l'émetteur contact sec, répéter les opérations 4.1 et 4.2 pour chaque récepteur de l'installation.
Pour supprimer cet émetteur de la mémoire d'un récepteur, faite l'opération 4.1 avec un émetteur individuel programmé et l'opération 4.2 avec l'émetteur contact sec.
Pour une information plus complète sur la programmation, merci de consulter la notice du récepteur utilisé.
5
Fonctionnement
Le tableau ci-contre vous indique les commandes
possible de l'émetteur Hz contact sec :
EMETTEUR Hz CONTACT SEC
LED DE
PROGRAMMATION
3
4
5
EXEMPLE DE CABLAGE AVEC LA BOITE A CLE UNIVERSELLE SIMU (2004964)
BLEU
MARRON
NOIR
ROUGE
VERT / JAUNE
ou
PROG PROG
COMMANDE
STOP
- 2006020
Connecté à un inverseur à clé instable ou à un double bouton
TOUCHE DE
poussoir, l'émetteur Hz contact sec permet de commander
PROGRAMMATION
un ou plusieurs récepteur(s) de la gamme SIMU Hz.
- Poids : 0,145 kg
- Durée d'émission : 0,5 s minimum, 10 s maximum
- L'émetteur Hz contact sec est compatible avec : les récepteurs Hz,
les moteurs Hz.02, DMI Hz.01, EHz, ESP Hz et AutoShort Hz.
- L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz) peut
dégrader les performances de ce produit (ex.:casque radio Hi-Fi).
1
9154122
3
Montage en applique
Appuyer environ 3 sec. sur la touche PROG de l'émetteur de commande individuelle
du volet, le moteur tourne environ 1/2 seconde dans un sens puis dans l'autre.
ACTION
Actionner le contact relié entre C et
Actionner le contact relié entre C et
Actionner les deux contacts simultanément
Lire attentivement cette notice avant
toute utilisation.
2
Éloigner l'émetteur de toutes surfaces
4
métalliques qui pourraient nuire à son
5
bon fonctionnement (perte de portée).
230Vac / 50Hz
L N PE
5 4 3 2 1
C N L
Un inverseur à clé ne permet pas
d'effectuer une commande "STOP"
5014711C
POSITION DES BOUTONS ROUGE / VERT
INSTABLE SENS ET SENS
FONCTIONNEMENT
SENS SENS
1/2
