LED
LASER
DERBY
MK2
Bedienungsanleitung
User Manual

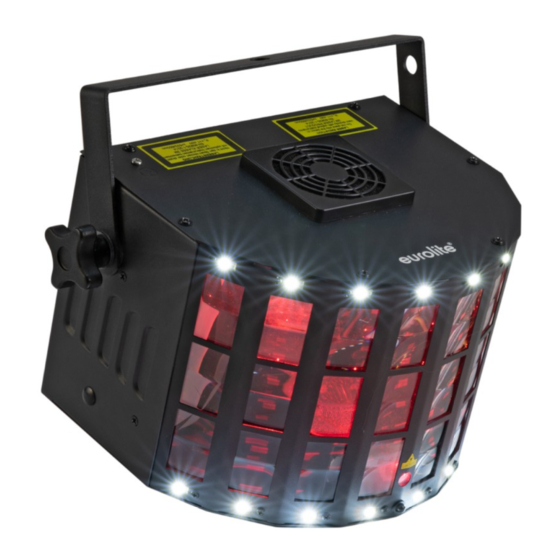

LED Laser Derby MK2
DMX-Lichteffekt mit RG-Laser (2M), rotierendem LED-Derby, Stroboskop und IR-Fernbedienung
DMX light effect with RG laser (2M), rotating LED derby, stroboscope and IR remote control
DMX
2M
LASER
CLASS
RGBW
COLD WHITE
LED
No. 51741079
www.eurolite.de
STAND
MASTER
SLAVE
ALONE
REMOTE
STROBE
CONTROL
OPTIONAL

Advertisement

Table of Contents
loading

Related Manuals for EuroLite LED Laser Derby MK2

Summary of Contents for EuroLite LED Laser Derby MK2

  • Page 1 LASER DERBY Bedienungsanleitung User Manual LED Laser Derby MK2 DMX-Lichteffekt mit RG-Laser (2M), rotierendem LED-Derby, Stroboskop und IR-Fernbedienung DMX light effect with RG laser (2M), rotating LED derby, stroboscope and IR remote control STAND OPTIONAL MASTER REMOTE LASER STROBE SLAVE...
  • Page 2 2/44 00132332, Version 1.0...

  • Page 3: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51741079 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/44 00132332, Version 1.0...

  • Page 4: Einführung

    DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich • 2, 4, 5, 6, 7, 8 oder 9 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige •...

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Laserprojektor, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
  • Page 7 Wichtige Hinweise für Lasergeräte GEFAHR! Nicht in den Laserstrahl blicken. Den Laserstrahl nicht mit optischen Instrumenten wie Lupen oder Ferngläsern betrachten. Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen. Alle Schutzmaßnahmen für den sicheren Betrieb dieses Lasers müssen unbedingt eingehalten werden. Unbedingt einzuhaltende Schutzmaßnahmen •...

  • Page 8: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Vorne 1. Feststellschraube 2. Montagebügel 3. Lüfter 4. RGBW-LEDs 5. SMD-LEDs 6. Laseraustrittsöffnung 7. Infrarotsensor für die Fernbedienung Hinten 8. Fangseilöse CONTROL SLAVE 9. Mikrofon LASER 10. Drehregler für Mikrofonempfindlichkeit AUTO SOUND DERBY 11. Anzeige für DMX-Betrieb MENU DOWN ENTER 12.

  • Page 9: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 10: Anschlüsse

    ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 10 Startadresse 19 CONTROL CONTROL CONTROL SLAVE SLAVE SLAVE LASER LASER LASER AUTO SOUND AUTO SOUND AUTO SOUND DERBY DERBY DERBY MENU DOWN ENTER MENU DOWN ENTER MENU DOWN ENTER SAFETY ROPE SAFETY ROPE SAFETY ROPE...

  • Page 11: Anschluss Ans Netz

    Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-16 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Page 12: Menüstruktur

    Menüstruktur Display Funktion Auto-Programme (Master-Modus) Aut1 Derby + Strobe + Laser Aut2 Derby + Strobe Aut3 Derby + Laser Aut4 Strobe + Laser Aut5 Derby Aut6 Strobe Aut7 Laser S.01-S.99 Geschwindigkeit (zunehmend) Musikgesteuerte Programme (Master-Modus) Sou1 Derby + Strobe + Laser Sou2 Derby + Strobe Sou3...

  • Page 13: Master/Slave-Betrieb Mit Mehreren Geräten

    Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAV anzeigt.

  • Page 14: Dmx-Betrieb

    * Auto-Modus und Musikgesteuerter Modus beginnen immer mit Programm 1. Falls, zum Beispiel, kein Strobe erwünscht ist, drücken Sie die Taste B um den Strobe-Effekt auszuschalten. Das Menü springt im Display auf Programm 3 und wird so abgespielt. Oder, falls kein Derby erwünscht ist, drücken Sie die Taste A um den Derby-Effekt auszuschalten. Das Menü springt im Display auf Programm 4 und wird so abgespielt.
  • Page 15 Funktionen im DMX-Betrieb 2-Kanal-Modus Kanal Wert Funktion 000 – 009 Keine Funktion Derby + Strobe + Laser 010 – 044 Derby + Strobe 045 – 079 Derby + Laser 080 – 114 Autoprogramme Strobe + Laser 115 – 149 Musikgesteuerte- Derby 150 –...
  • Page 16 050 – 062 Strobe Programm 4 063 – 075 Strobe Programm 5 076 – 088 Strobe Programm 6 089 – 101 Strobe Programm 7 102 – 114 Strobe Programm 8 115 – 127 Strobe Programm 9 128 – 140 Strobe Programm 10 141 –...
  • Page 17 5-Kanal-Modus Kanal Wert Funktion 000 – 005 Keine Funktion 006 – 020 021 – 035 Grün 036 – 050 Blau 051 – 065 Weiß 066 – 080 Rot/Grün 081 – 095 Rot/Blau 096 – 110 Rot/Weiß Derby 111 – 125 Grün/Blau Farbvoreinstellungen 126 –...
  • Page 18 6-Kanal-Modus Kanal Wert Funktion 000 – 005 Keine Funktion 006 – 020 021 – 035 Grün 036 – 050 Blau 051 – 065 Weiß 066 – 080 Rot/Grün 081 – 095 Rot/Blau 096 – 110 Rot/Weiß Derby 111 – 125 Grün/Blau Farbvoreinstellungen 126 –...
  • Page 19 7-Kanal-Modus Kanal Wert Funktion Keine Funktion Derby Rot 001 – 255 Helligkeit 0 – 100 % Keine Funktion Derby Grün 001 – 255 Helligkeit 0 – 100 % Keine Funktion Derby Blau 001 – 255 Helligkeit 0 – 100 % Keine Funktion Derby Weiß...
  • Page 20 9-Kanal-Modus Kanal Wert Funktion Keine Funktion Derby Rot 001 – 255 Helligkeit 0 – 100 % Keine Funktion Derby Grün 001 – 255 Helligkeit 0 – 100 % Keine Funktion Derby Blau 001 – 255 Helligkeit 0 – 100 % Keine Funktion Derby Weiß...

  • Page 21: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 22: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 60 W Schutzart: IP20 Schutzklasse: SK I Stromeinspeisung Kaltgeräte (M) Stromanschlusskabel Stromanschluss: mit Schutzkontaktstecker Stromausgang: Kaltgeräte (W) Einbauversion Bypass Aufbau Netzkabel / Kabellänge: 3 x 0,75 mm² H05VV-F / 1,5 m Sicherung: 5 x 20 mm, T 1,6 A Sicherung auswechselbar Lampenart:...

  • Page 23: Zubehör

    Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 OMNITRONIC Kaltgeräte Verlängerung 3x1,0 3m schwarz Best.-Nr.

  • Page 24: Introduction

    Built-in phantom-powered USB port for QuickDMX receivers (accessory) • Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-16 • Feed-through output allows to power up to 8 devices •...

  • Page 25: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED laser projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 26 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 65°C during use. Avoid contact by persons and materials. •...
  • Page 27 Important information for laser products DANGER! Avoid direct eye exposure. Never view directly with optical instruments (e.g. magnifying lens or telescope). Laser radiation can cause eye damage and/or skin damage. All protective measures for a safe operation of this laser must be applied. Safety measures which must be observed •...

  • Page 28: Description Of The Device

    DESCRIPTION OF THE DEVICE Front 1. Fixation screw 2. Mounting bracket 3. Fan 4. RGBW LEDs 5. SMD LEDs 6. Laser output aperture 7. Infrared sensor for the remote control Rear CONTROL 8. Safety eyelet SLAVE 9. Microphone LASER AUTO SOUND 10.

  • Page 29: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. DANGER! Damage caused by laser radiation Observe the chapter safety instructions when installing the device.

  • Page 30: Connections

    CONNECTIONS Device 1 Device 2 Device 3 Start Address 1 Start Address 10 Start Address 19 CONTROL CONTROL CONTROL SLAVE SLAVE SLAVE LASER LASER LASER AUTO SOUND AUTO SOUND AUTO SOUND DERBY DERBY DERBY MENU DOWN ENTER MENU DOWN ENTER MENU DOWN ENTER...

  • Page 31: Connection To The Mains

    The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-16 remote control or in DMX-controlled mode via any commercial DMX controller.

  • Page 32: Menu Structure

    Menu structure Display Function Auto programs (Master mode) Aut1 Derby + Strobe + Laser Aut2 Derby + Strobe Aut3 Derby + Laser Aut4 Strobe + Laser Aut5 Derby Aut6 Strobe Aut7 Laser S.01-S.99 Speed (increasing) Sound controlled programs (Master mode) Sou1 Derby + Strobe + Laser Sou2...

  • Page 33: Interconnecting Several Devices (Master/Slave Operation)

    Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes.

  • Page 34: Dmx Operation

    * Auto mode and sound-controlled mode always start with program 1. If, for example, no strobe is desired, press the B button to switch off the strobe effect. The menu jumps to program 3 in the display and is played back in that way. Or, if no derby is desired, press the A button to switch off the derby effect.
  • Page 35 Functions in DMX mode 2-Channel-Mode Channel Value Function 000 – 009 No Function Derby + Strobe + Laser 010 – 044 Derby + Strobe 045 – 079 Derby + Laser 080 – 114 Auto programs Strobe + Laser 115 – 149 Sound control- Derby 150 –...
  • Page 36 4-Channel-Mode Channel Value Function 000 – 005 No Function 006 – 020 021 – 035 Green 036 – 050 Blue 051 – 065 White 066 – 080 Red/Greed 081 – 095 Red/Blue 096 – 110 Red/White 111 – 125 Green/Blue Derby color presets 126 –...
  • Page 37 5-Channel-Mode Channel Value Function 000 – 005 No Function 006 – 020 021 – 035 Green 036 – 050 Blue 051 – 065 White 066 – 080 Red/Greed 081 – 095 Red/Blue 096 – 110 Red/White 111 – 125 Green/Blue Derby color presets 126 –...
  • Page 38 6-Channel-Mode Channel Value Function 000 – 005 No Function 006 – 020 021 – 035 Green 036 – 050 Blue 051 – 065 White 066 – 080 Red/Greed 081 – 095 Red/Blue 096 – 110 Red/White 111 – 125 Green/Blue Derby color presets 126 –...
  • Page 39 7-Channel-Mode Channel Value Function No function Derby Red 001 – 255 Brightness 0 – 100 % No function Derby Green 001 – 255 Brightness 0 – 100 % No function Derby Blue 001 – 255 Brightness 0 – 100 % No function Derby White 001 –...
  • Page 40 9-Channel-Mode Channel Value Function No function Derby Red 001 – 255 Brightness 0 – 100 % No function Derby Green 001 – 255 Brightness 0 – 100 % No function Derby Blue 001 – 255 Brightness 0 – 100 % No function Derby White 001 –...

  • Page 41: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 42: Technical Specifications

    All information is subject to change without prior notice. © 18.05.2021 Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No.
  • Page 43 260 mm 190 mm 43/44 00132332, Version 1.0...
  • Page 44 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00132332 Version 1.0 Publ. 18/05/2021...
