BGS technic 2809 Manual

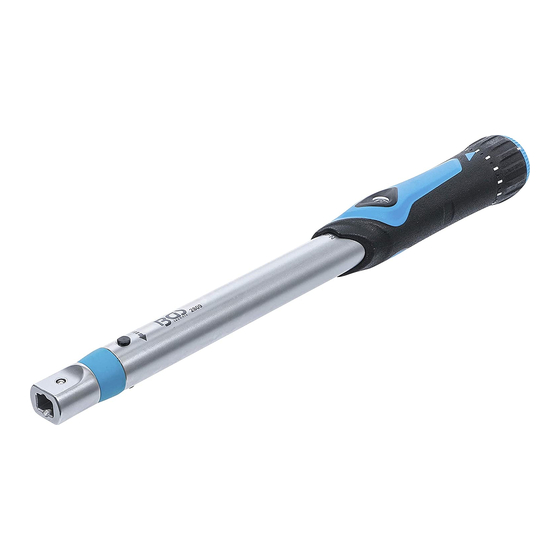

Drehmomentschlüssel für Einsteckwerkzeuge
VERWENDUNGSZWECK
Dieser Drehmomentschlüssel dient zum Anziehen von Verschraubungen mit Rechtsgewinde, auf
einen zuvor eingestellten Drehmomentwert.
SPEZIFIKATIONEN
Drehmoment-
Bereich
Innenvierkant
Auslöserichtung
Genauigkeit
Feinskala
Klicksignal
EINLEITUNG
1 Innenvierkant-Aufnahme
2 Entriegelungskugeln (Vorderseite & Rückseite)
3 BGS Artikelnummer
4 Seriennummer (rückseitig)
INSTANDHALTUNG
• Eine Überprüfung des Drehmomentschlüssels auf Genauigkeit muss in regelmäßigen Abständen
erfolgen, nur dann ist eine einwandfreie Funktion gewährleistet.
• Reinigen Sie den Drehmomentschlüssel ausschließlich mit einem trockenem, weichen Tuch.
• Tauchen Sie den Drehmomentschlüssel niemals in eine Flüssigkeit.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Art. 2809 Art. 2810
10 - 50 Nm 20 – 100 Nm
9 x 12 mm 9 x 12 mm
rechts rechts
+/- 4 % +/- 4 %
0.5 Nm 0.5 Nm
ja
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 2811
40 – 200 Nm
14 x 18 mm
rechts
+/- 4 %
0.5 Nm
ja ja
5 Sichtfenster (Drehmomentwert)
6 Fein-Skala
7 Drehmoment-Einstellring
8 Handrad Sicherheitsverriegelung
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 2809
2810
2811
2812
Art. 2812
60 – 340 Nm
14 x 18 mm
rechts
+/- 4 %
1 Nm
ja
