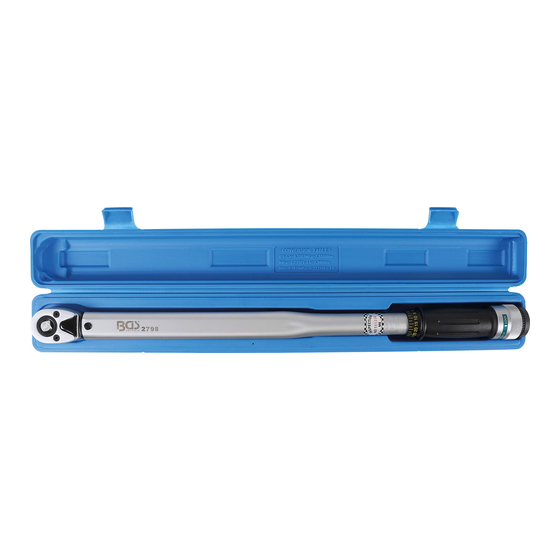

SPEZIFIKATION
12,5 (1/2) Antriebsvierkant
Länge: 650 mm
ACHTUNG
1. Von Zeit zu Zeit den Drehmomentschlüssel vom niedrigsten bis zum höchsten Wert verstellen,
dadurch wird das spezielle interne Schmiermittel auf alle Bauteile verteilt.
2. Wird der Schlüssel nicht benutzt, muss er auf den niedrigsten Wert zurückgedreht werden.
3. Den Drehmomentschlüssel nicht unter den min. Drehmomentwert einstellen.
4. Nach Erreichen des eingestellten Drehmoments darf der Drehmomentschlüssel nicht unter
Gewalt weiter gedreht werden, es können Schäden an der Mechanik entstehen.
5. Der Drehmomentschlüssel ist relativ robust, dabei sollte aber nicht vergessen werden, dass es
sich um ein Präzisions-Messgerät handelt und es als solches behandelt werden muss.
6. Der Drehmomentschlüssel darf nur mit einem trockenen Tuch gereinigt werden. Tauchen Sie ihn
nicht in Reiniger, dadurch kann das Schmiermittel weggewaschen und der Drehmomentschlüssel
zerstört werden.
7. Dieser Drehmomentschlüssel wurde vor Verlassen der Produktionsstätte kalibriert und auf eine
Genauigkeit von ± 3% getestet.
ANLEITUNG

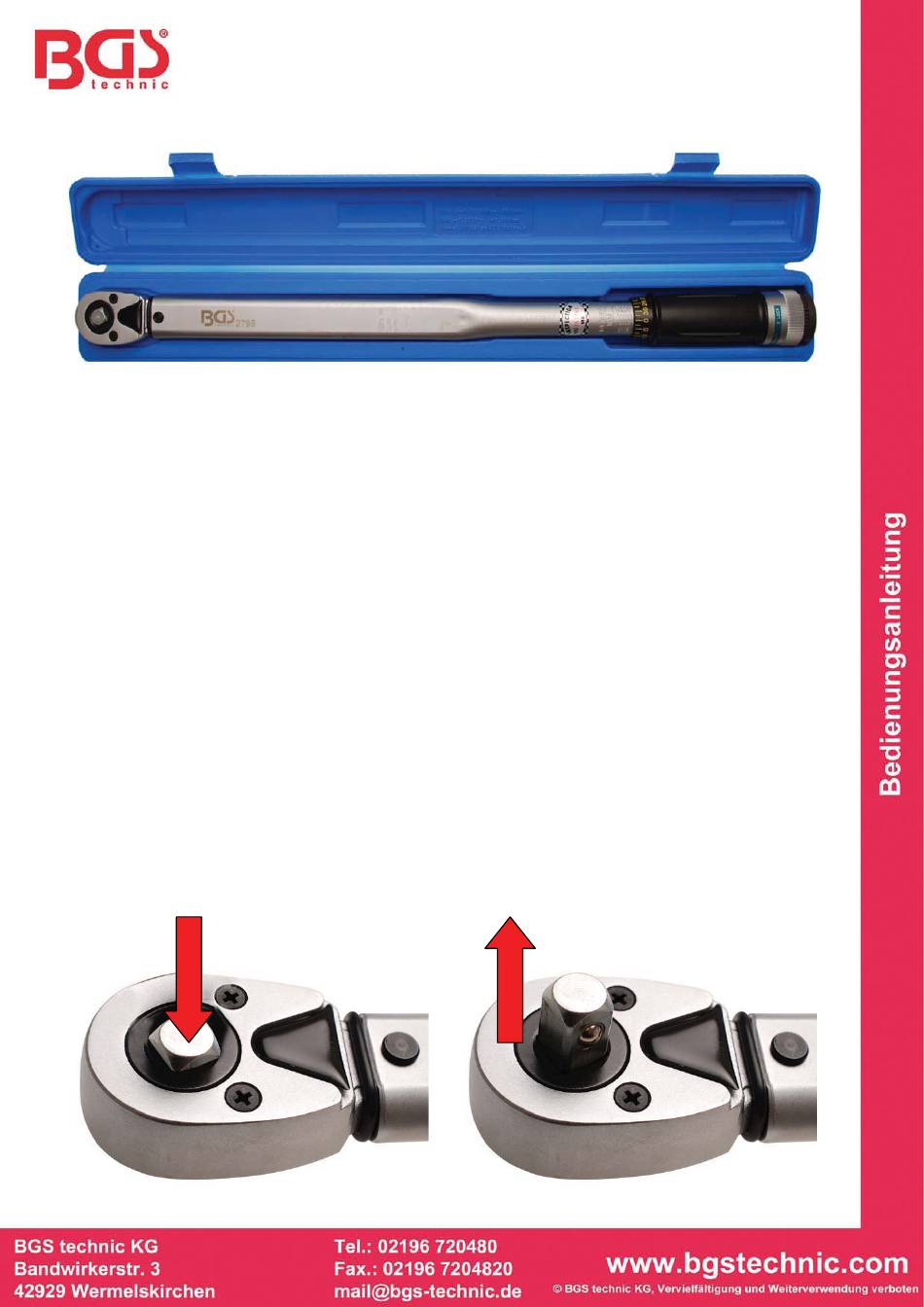

A Die Antriebsvierkant-Stellung bestimmt die Auslöse-Drehrichtung, diese kann anhand der
Abbildung eingestellt werden.
Stellung für Rechtsgewinde
Drehmomentschlüssel
Drehmomentbereich: 70 – 350 Nm (Links- und Rechtsgewinde)
Wirklänge: ca. 530 mm
Art. 2798
Stellung für Linksgewinde
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for BGS technic 2798
Summary of Contents for BGS technic 2798
- Page 1 Art. 2798 Drehmomentschlüssel SPEZIFIKATION 12,5 (1/2) Antriebsvierkant Drehmomentbereich: 70 – 350 Nm (Links- und Rechtsgewinde) Länge: 650 mm Wirklänge: ca. 530 mm ACHTUNG 1. Von Zeit zu Zeit den Drehmomentschlüssel vom niedrigsten bis zum höchsten Wert verstellen, dadurch wird das spezielle interne Schmiermittel auf alle Bauteile verteilt.
- Page 2 B Drehmomentschlüssel mit Skala und Pfeil sichtbar in die Hand nehmen und den Handgriff entsperren, dazu die gerändelte Hülse am Ende des Handgriffs nach hinten schieben. C Erforderlichen Drehmomentwert durch drehen am Handgriff einstellen. Genauer Wert kann mit der Skala wie folgt bestimmt werden. BEISPIEL: 185 Nm 1.
-
Page 3: Torque Wrench
Art. 2798 Torque Wrench SPECIFICATION 1/2“ Square drive Torque Range: 70 – 350 Nm (Left- and right-hand thread) Length: 650 mm Effective length: about 530 mm CAUTION 1. If wrench has not been used or has been in storage for some time, operate it several times at a low torque setting which permits special internal lubricant to re-coat internaI working parts. - Page 4 A. Balancing wrench in hand with graduations visible with the marked arrow elementary Scale up then unlock knurled handle by pulling sleeve. B Set amount of torque required by turning knurled handle to read exact amount on case graduations. EXAMPLE: 185 Nm 1.
- Page 5 Drehmomenteinstellung / Torque Adjustment horizontal Horizontale horizontal 70 Nm 175 Nm 280 Nm markings Markierung markings 72,5 Nm 177,5 Nm 282,5 Nm 75,0 Nm 180,0 Nm 285,0 Nm 77,5 Nm 182,5 Nm 287,5 Nm 80,0 Nm 185,0 Nm 290,0 Nm 82,5 Nm 187,5 Nm 292,5 Nm...
