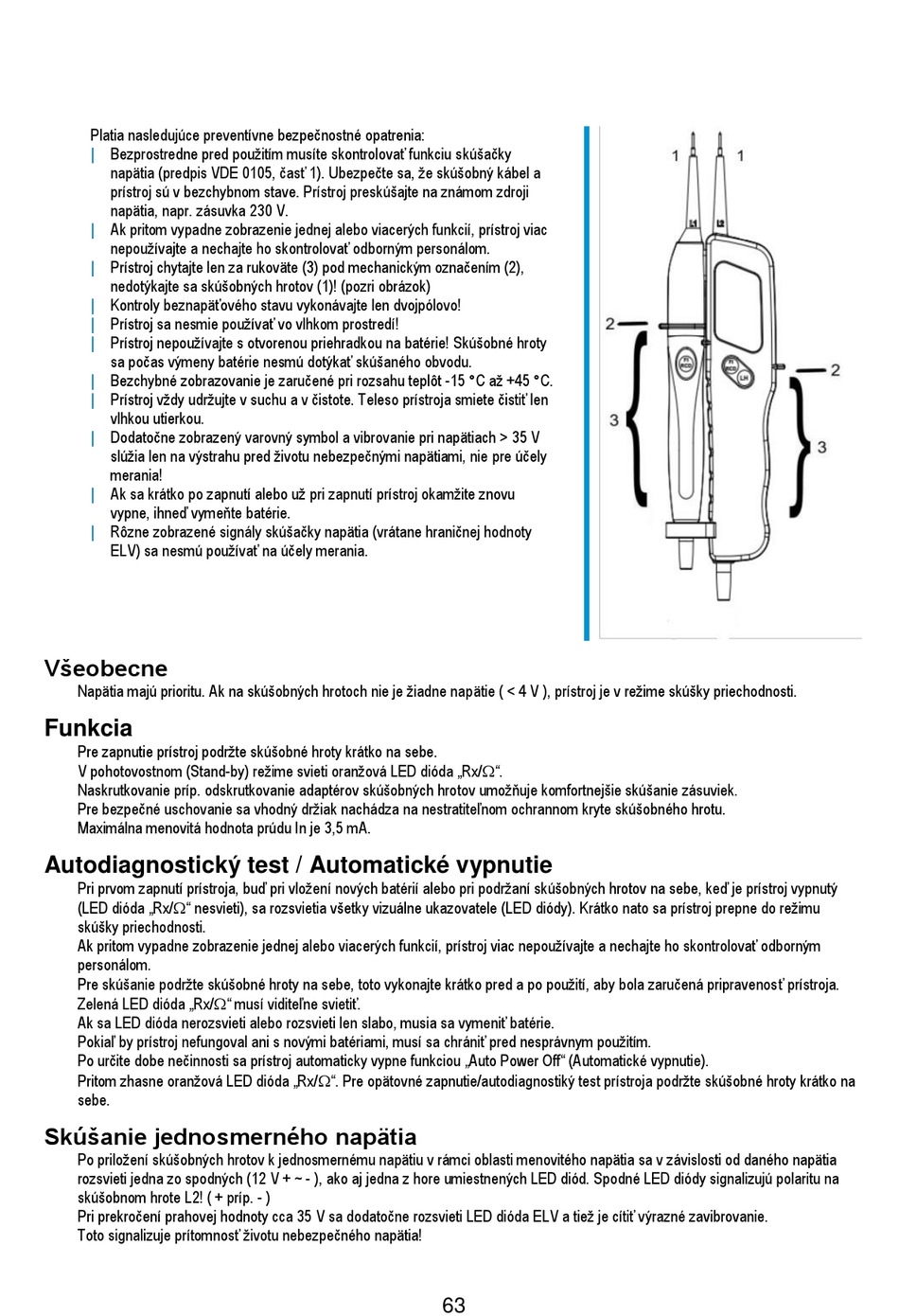

Všeobecne; Funkcia; Autodiagnostický Test / Automatické Vypnutie; Skúšanie Jednosmerného Napätia - Protec class PROpolN LED 2.0 Operating Instructions Manual

Platia nasledujúce preventívne bezpečnostné opatrenia:
| Bezprostredne pred použitím musíte skontrolovať funkciu skúšačky
napätia (predpis VDE 0105, časť 1). Ubezpečte sa, že skúšobný kábel a
prístroj sú v bezchybnom stave. Prístroj preskúšajte na známom zdroji
napätia, napr. zásuvka 230 V.
| Ak pritom vypadne zobrazenie jednej alebo viacerých funkcií, prístroj viac
nepoužívajte a nechajte ho skontrolovať odborným personálom.
Prístroj chytajte len za rukoväte (3) pod mechanickým označením (2),
|
nedotýkajte sa skúšobných hrotov (1)! (pozri obrázok)
| Kontroly beznapäťového stavu vykonávajte len dvojpólovo!
| Prístroj sa nesmie používať vo vlhkom prostredí!
Prístroj nepoužívajte s otvorenou priehradkou na batérie! Skúšobné hroty
|
sa počas výmeny batérie nesmú dotýkať skúšaného obvodu.
| Bezchybné zobrazovanie je zaručené pri rozsahu teplôt -15 °C až +45 °C.
| Prístroj vždy udržujte v suchu a v čistote. Teleso prístroja smiete čistiť len
vlhkou utierkou.
Dodatočne zobrazený varovný symbol a vibrovanie pri napätiach > 35 V
|
slúžia len na výstrahu pred životu nebezpečnými napätiami, nie pre účely
merania!
| Ak sa krátko po zapnutí alebo už pri zapnutí prístroj okamžite znovu
vypne, ihneď vymeňte batérie.
Rôzne zobrazené signály skúšačky napätia (vrátane hraničnej hodnoty
|
ELV) sa nesmú používať na účely merania.
Všeobecne
Napätia majú prioritu. Ak na skúšobných hrotoch nie je žiadne napätie ( < 4 V ), prístroj je v režime skúšky priechodnosti.

Funkcia

Pre zapnutie prístroj podržte skúšobné hroty krátko na sebe.
V pohotovostnom (Stand-by) režime svieti oranžová LED dióda „Rx/".
Naskrutkovanie príp. odskrutkovanie adaptérov skúšobných hrotov umožňuje komfortnejšie skúšanie zásuviek.
Pre bezpečné uschovanie sa vhodný držiak nachádza na nestratiteľnom ochrannom kryte skúšobného hrotu.
Maximálna menovitá hodnota prúdu In je 3,5 mA.
Autodiagnostický test / Automatické vypnutie
Pri prvom zapnutí prístroja, buď pri vložení nových batérií alebo pri podržaní skúšobných hrotov na sebe, keď je prístroj vypnutý
(LED dióda „Rx/" nesvieti), sa rozsvietia všetky vizuálne ukazovatele (LED diódy). Krátko nato sa prístroj prepne do režimu
skúšky priechodnosti.
Ak pritom vypadne zobrazenie jednej alebo viacerých funkcií, prístroj viac nepoužívajte a nechajte ho skontrolovať odborným
personálom.
Pre skúšanie podržte skúšobné hroty na sebe, toto vykonajte krátko pred a po použití, aby bola zaručená pripravenosť prístroja.
Zelená LED dióda „Rx/" musí viditeľne svietiť.
Ak sa LED dióda nerozsvieti alebo rozsvieti len slabo, musia sa vymeniť batérie.
Pokiaľ by prístroj nefungoval ani s novými batériami, musí sa chrániť pred nesprávnym použitím.
Po určite dobe nečinnosti sa prístroj automaticky vypne funkciou „Auto Power Off" (Automatické vypnutie).
Pritom zhasne oranžová LED dióda „Rx/". Pre opätovné zapnutie/autodiagnostiký test prístroja podržte skúšobné hroty krátko na
sebe.
Skúšanie jednosmerného napätia
Po priložení skúšobných hrotov k jednosmernému napätiu v rámci oblasti menovitého napätia sa v závislosti od daného napätia
rozsvieti jedna zo spodných (12 V + ~ - ), ako aj jedna z hore umiestnených LED diód. Spodné LED diódy signalizujú polaritu na
skúšobnom hrote L2! ( + príp. - )
Pri prekročení prahovej hodnoty cca 35 V sa dodatočne rozsvieti LED dióda ELV a tiež je cítiť výrazné zavibrovanie.
Toto signalizuje prítomnosť životu nebezpečného napätia!
