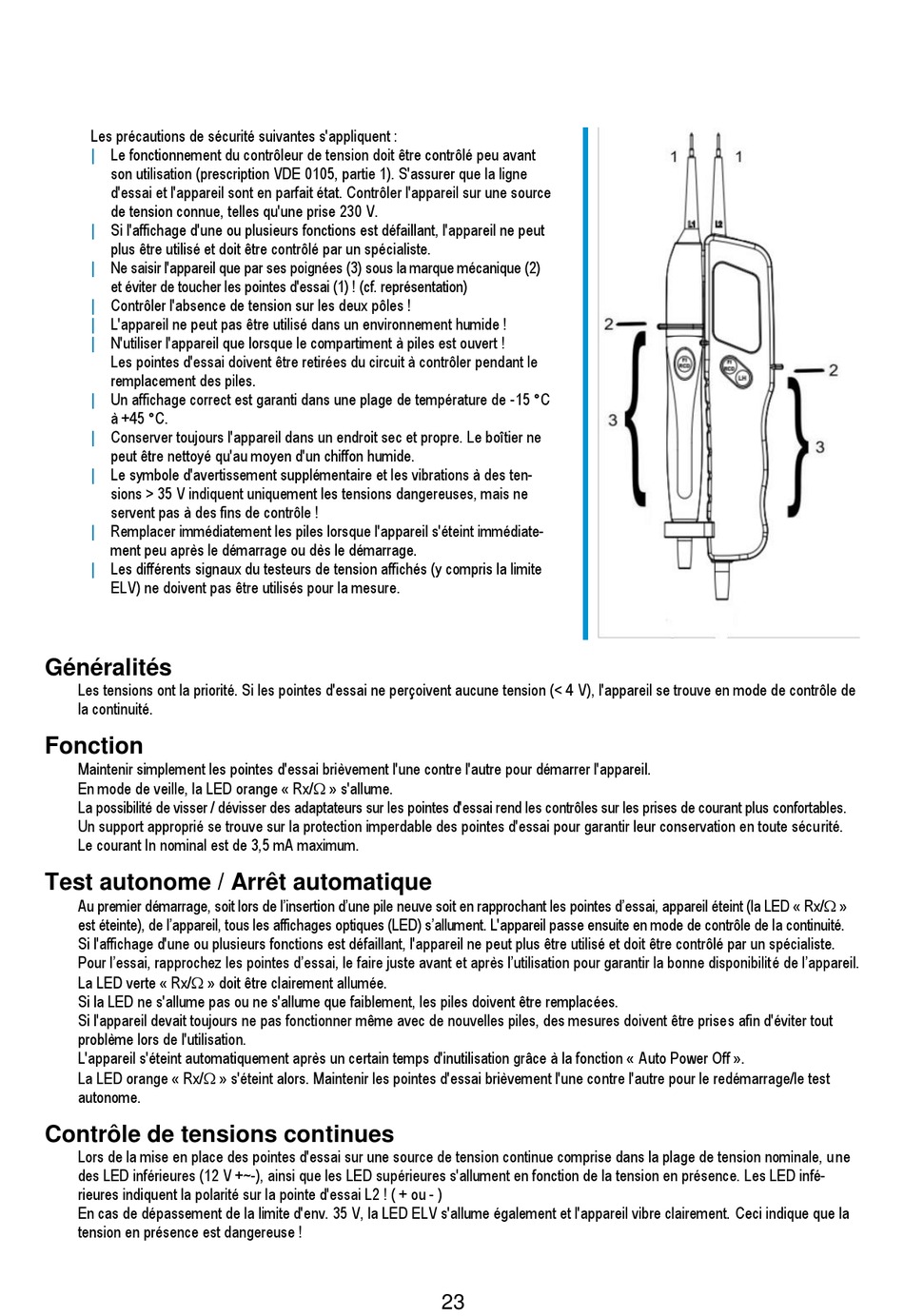

Les précautions de sécurité suivantes s'appliquent :
|
Le fonctionnement du contrôleur de tension doit être contrôlé peu avant
son utilisation (prescription VDE 0105, partie 1). S'assurer que la ligne
d'essai et l'appareil sont en parfait état. Contrôler l'appareil sur une source
de tension connue, telles qu'une prise 230 V.
|
Si l'affichage d'une ou plusieurs fonctions est défaillant, l'appareil ne peut
plus être utilisé et doit être contrôlé par un spécialiste.
Ne saisir l'appareil que par ses poignées (3) sous la marque mécanique (2)
|
et éviter de toucher les pointes d'essai (1) ! (cf. représentation)
|
Contrôler l'absence de tension sur les deux pôles !
|
L'appareil ne peut pas être utilisé dans un environnement humide !
N'utiliser l'appareil que lorsque le compartiment à piles est ouvert !
|
Les pointes d'essai doivent être retirées du circuit à contrôler pendant le
remplacement des piles.
|
Un affichage correct est garanti dans une plage de température de -15 °C
à +45 °C.
Conserver toujours l'appareil dans un endroit sec et propre. Le boîtier ne
|
peut être nettoyé qu'au moyen d'un chiffon humide.
|
Le symbole d'avertissement supplémentaire et les vibrations à des ten-
sions > 35 V indiquent uniquement les tensions dangereuses, mais ne
servent pas à des fins de contrôle !
Remplacer immédiatement les piles lorsque l'appareil s'éteint immédiate-
|
ment peu après le démarrage ou dès le démarrage.
|
Les différents signaux du testeurs de tension affichés (y compris la limite
ELV) ne doivent pas être utilisés pour la mesure.
Généralités
Les tensions ont la priorité. Si les pointes d'essai ne perçoivent aucune tension (< 4 V), l'appareil se trouve en mode de contrôle de
la continuité.

Fonction

Maintenir simplement les pointes d'essai brièvement l'une contre l'autre pour démarrer l'appareil.
En mode de veille, la LED orange « Rx/ » s'allume.
La possibilité de visser / dévisser des adaptateurs sur les pointes d'essai rend les contrôles sur les prises de courant plus confortables.
Un support approprié se trouve sur la protection imperdable des pointes d'essai pour garantir leur conservation en toute sécurité.
Le courant In nominal est de 3,5 mA maximum.
Test autonome / Arrêt automatique
Au premier démarrage, soit lors de l'insertion d'une pile neuve soit en rapprochant les pointes d'essai, appareil éteint (la LED « Rx/ »
est éteinte), de l'appareil, tous les affichages optiques (LED) s'allument. L'appareil passe ensuite en mode de contrôle de la continuité.
Si l'affichage d'une ou plusieurs fonctions est défaillant, l'appareil ne peut plus être utilisé et doit être contrôlé par un spécialiste.
Pour l'essai, rapprochez les pointes d'essai, le faire juste avant et après l'utilisation pour garantir la bonne disponibilité de l'appareil.
La LED verte « Rx/ » doit être clairement allumée.
Si la LED ne s'allume pas ou ne s'allume que faiblement, les piles doivent être remplacées.
Si l'appareil devait toujours ne pas fonctionner même avec de nouvelles piles, des mesures doivent être prises afin d'éviter tout
problème lors de l'utilisation.
L'appareil s'éteint automatiquement après un certain temps d'inutilisation grâce à la fonction « Auto Power Off ».
La LED orange « Rx/ » s'éteint alors. Maintenir les pointes d'essai brièvement l'une contre l'autre pour le redémarrage/le test
autonome.
Contrôle de tensions continues
Lors de la mise en place des pointes d'essai sur une source de tension continue comprise dans la plage de tension nominale, une
des LED inférieures (12 V +~-), ainsi que les LED supérieures s'allument en fonction de la tension en présence. Les LED infé-
rieures indiquent la polarité sur la pointe d'essai L2 ! ( + ou - )
En cas de dépassement de la limite d'env. 35 V, la LED ELV s'allume également et l'appareil vibre clairement. Ceci indique que la
tension en présence est dangereuse !
