Summary of Contents for CAPITAL SPORTS Sit'n'Curl

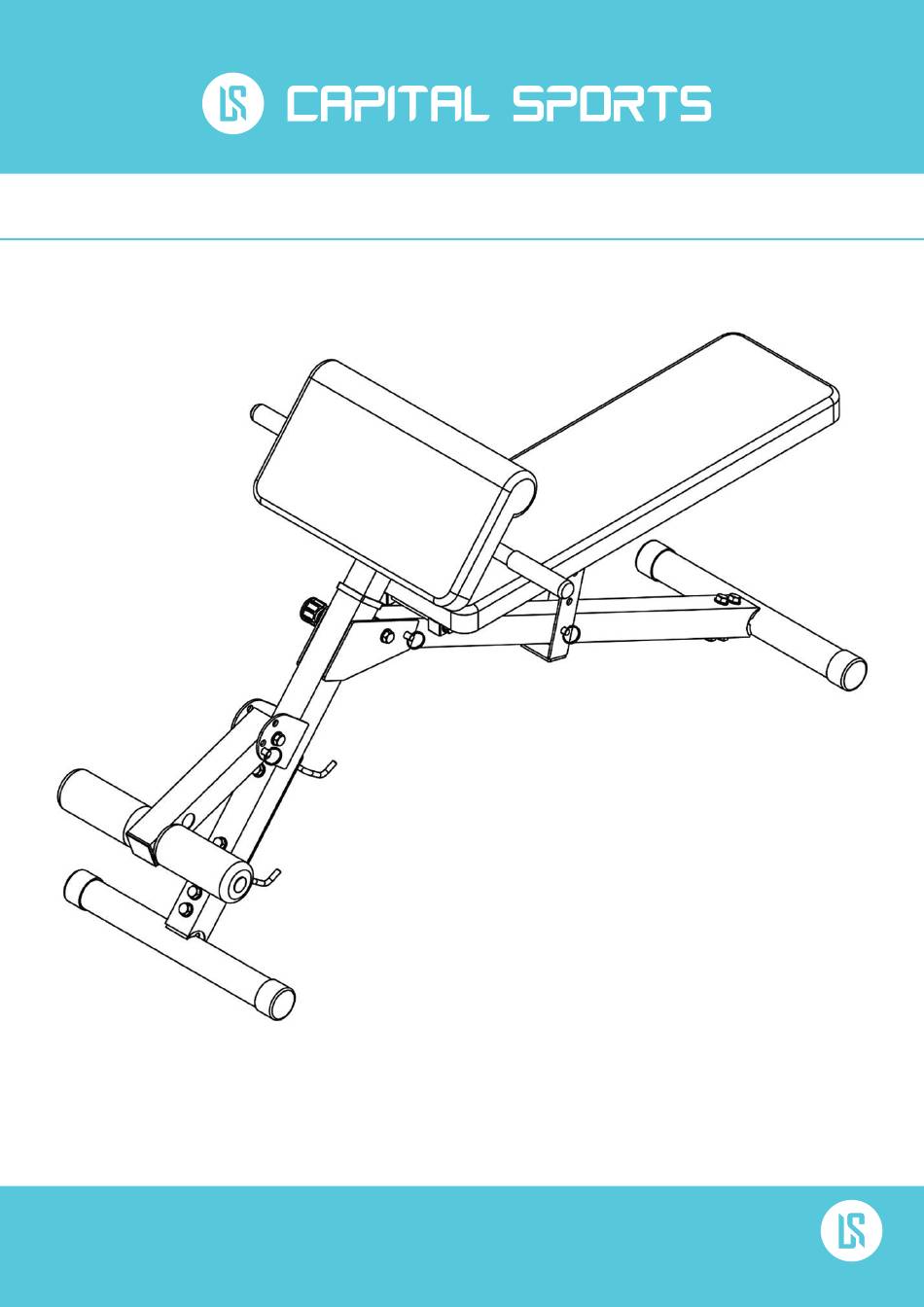

- Page 1 Sit ‘n‘ Curl 10028518...
- Page 2 Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um mögli- chen technischen Schäden vorzubeugen. Warnung / Allgemeine Sicherheitshinweise • Setzen Sie dieses Gerät nicht dem Regen aus. •...
- Page 3 • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei- sungen, wie das Gerät zu benutzen ist.
-
Page 4: General Safety Notice
Dear Customer, Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damaging the item. We do not cover any damages that may arise from improper use of the item or the disregard of the safety instructions. - Page 5 Teile Bezeichnung Bezeichnung Hinteres Stützrohr Schaumstoffposlter Vorderes Stützrohr Arretier Pin Fußrohre Ellbogen-Polster-Rohr / Vierkantrohr Sechskantschraube M10 x 155 Rohre für das hintere Polster Sechskantschraube M10 x75 Einstellbares Rack hinten Sechskantschraube M10 x70 Schwenkrohr Sechskantschraube M10 x 65 Hantelhalterung Sechskantschraube M10 x15 Griffrohr Sechskantschraube M6 x 40 Schaumgriff-Rohr...
- Page 6 Parts Desciption Description Rear support tube Foam Front support tube Lock pin Foot tube Elbow cushion tube Hex bolt M10*155 Back cushion tube Hex bolt M10*75 Back adjustable rack Hex bolt M10*70 Rotate tube Hex bolt M10*65 Dubbell rack Hex bolt M10*15 Handle tube Hex bolt M6*40 Foam tube...
- Page 7 Aufbau / Assembly Schritt/Step 1 Bringen Sie das einstellbare Rack (6) am hinteren Attach back adjustable rack (6) to rear support tube Stützrohr (1) an und stecken Sie den Pin (16) hin- (1) using pin (16). durch. Verschrauben Sie das Fußrohr (3) am hinteren Stütz- Attach foot tube (3) to rear support tube (1) using rohr (1) mit M10x65 (20), einer Unterlegscheibe Ø10 hex bolt M10*65 (20), washer Ø10 (24) and nylon...
- Page 8 Schritt/Step 2 Verbinden Sie die beiden Vierkantrohre (5) mit dem hinteren Stützrohr (1) und dem einstellbaren Rack Attach back cushion tube (5) to rear support tube (1) (6), and back adjustable rack (6) using hex bolt M10*155 Verschrauben Sie mit M10x155 (17), passender Un- (17), washer Ø10 (24) and nylon lock nut M10 (26).
- Page 9 Schritt/Step 3 Bringen Sie das Ellbogenpolster (12) an dem Vierk- Attach elbow cushion (12) to elbow cushion tube (4) antrohr (4) an. Verschrauben Sie mit M6x35 (23) und using hex bolt M6*35 (23) and washer φ6 (25). Unterlegscheiben Ø6 (25). Stecken Sie dann die Griffstange (9) durch das Vier- Attach handle tube (9) to elbow cushion tube (4) kantrohr (4) und verschrauben Sie mit M10x15 (21).
- Page 10 Schritt/Step 4 Verbinden Sie das Schwenkteil (7) mit dem vorde- Attach rotate tube (7) to front support tube (2) using ren Stützrohr (2) und arretieren Sie mit dem Pin (16). pin (16), hex bolt M10*75 (18), washer φ10 (24) and Verschrauben Soe ,ot M10x75 (18) sowie Unterleg- nylon lock nut M10 (26).
