Summary of Contents for CAPITAL SPORTS Swizor X Series

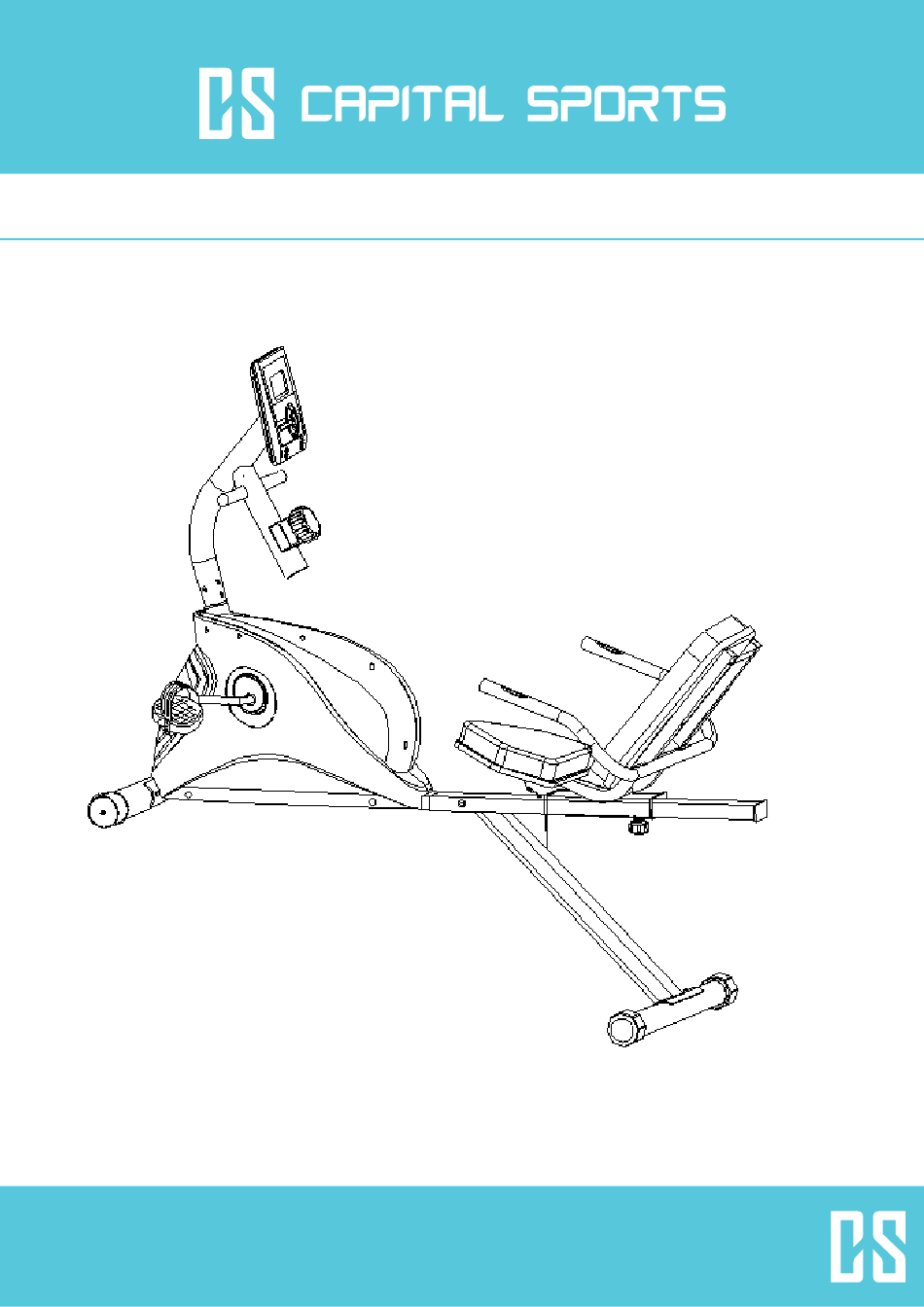

- Page 1 Swizor X 10030427 10030428...
- Page 2 Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um mögli- chen technischen Schäden vorzubeugen. Warnung / Allgemeine Sicherheitshinweise • Setzen Sie dieses Gerät nicht dem Regen aus. Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße auf dieses Gerät. •...
-
Page 3: General Safety Notice
Dear Customer, Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damaging the item. We do not cover any damages that may arise from improper use of the item or the disregard of the safety instructions. - Page 4 Übersicht Aus Transportgründen kommt der Swizor X in vormontiertem Zustand. Packen Sie alle Teile aus und halten Sie sie für den Aufbau bereit: Anzahl / Beschreibung Description Hauptteil Main frame Rahmen, vorn Front support Fuß, vorn Front stabilizer Fuß, hinten Rear stabilizer Trainingscomputer Meter...
- Page 5 Montagematerial: Anzahl/ QTY Quick release knob Schlossschraube Carriage bolt Bogenscheibe Curved washer Hutmutter Domed nut Sechskantschraube Allen Bolt Unterlegscheibe Ø 17 x 8 Flat washer Ø 17 x 8 Bogenscheibe Curved Washer Unterlegscheibe Ø6 x 17 Flat washer Ø6 x 17 Sechskantschraube M6*35 Allen bolt M6*35 Kombischlüssel...
- Page 6 Aufbau / Assembly Schritt 1 Step 1 Montieren Sie den Fuß (3) an der Front des Haupt- Attach the front stabilizer (3) to the front of the main rahmens (1) und verschrauben Sie mit zwei Schloss- frame (1), fasten with two carriage bolts (14), two cur- schrauben (14), zwei Bogenscheiben (15) und zwei ved washers (15) and two domed nuts (16).
- Page 7 Schritt 2 Step 2 Verbinden Sie die Pedale (6L / 6R) mit den Kurbelarmen The pedals (6L & 6R) are marked „L“ and „R“ - Left and am Hauptrahmen. Bitte beachten Sie: das linke Pedal Right. Connect them to their appropriate crank arms muss gegen den Uhrzeigersinn eingeschraubt werden! (18) on the main frame.
- Page 8 Schritt 3 Step 3 • Verbinden Sie das untere Pulssensorkabel 1 (7) mit • Connect the bottom side of pulse wire 1 (7) with dem Pulssensorkabel 2 (22). Verbinden Sie auch pulse wire 2 (22). Connect the bottom side of sen- Sensorkabel 1 (29) mit Sensorkabel 2 (25) sor wire 1 (29) with sensor wire 2 (25).
- Page 10 Schritt 4 Step 4 Montieren Sie den hinteren Fuß (4) am Rahmen (5) und Attach the rear stabilizer (4) to the rear of the rear sup- verschrauben Sie mit zwei Schlossschrauben (14), Bo- port tube (5), fasten with two carriage bolts (14), two genscheiben (15) und Hutmuttern (16).
- Page 11 Schritt 5 Step 5 • Verbinden Sie die Enden der Pulskabel (26 + 27). • Connect the pulse wire 3 (26) with pulse wire 4 (27). • Montieren Sie den Lehnenrahmen (10) am Rahmen • Attach the backrest support (10) to the rear support (5) und fixieren Sie mit einem Quick-Release Pin (9), tube (5) and fasten it with a quick release knob (9) um die Höhe einstellen zu können.
- Page 12 Schritt 6 Step 6 Verbinden Sie die Enden des Pulssensorkabels (22, 26). Connect the pulse wire 2 (22) with pulse wire 3 (26). Schieben Sie das hintere Rahmenrohr (5) in die Öffnung Insert the sliding tube of rear support tube (5) into the am Hauptteil (1) und fixieren Sie mit sechs Sets Sechs- main frame (1) and fasten it with six sets of allen bolts kantschrauben (17) und Unterlegscheiben (19).
- Page 13 Trainings-Computer Funktionen Uhrzeit / Thermometer / Wecker (siehe oben) • Nach 4 Minuten ohne Bedienung schaltet der Computer automatisch in den Uhr-Mo- CLOCK dus und zeigt die Uhrzeit an. Drücken Sie ENTER, um zur Temperatur-Anzeige zu wechseln oder eine beliebige andere Taste, um den Uhr-Modus zu verlassen. •...
- Page 14 Computer User Data: You should input your personal data before workout. Press BODY FAT key to enter your personal data of sex, age, height and weight then the computer can save the data unless take out the batteries. Clock Mode: •...
-
Page 15: Error Messages
During the START stage, leave your hands holding on grips or leave the chest transmitter attached and then press “PULSE RECOVERY” key, then the computer will show “HOLD SENSOR” to remind you. Time starts counting from 01:00 - 00:59 - - to 00:00. As soon as 00:00 is reached, the computer will show your heart rate recovery status with the grade F1.0 to F6.0 and message window will show your workout situation. -
Page 16: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften.
