CAPITAL SPORTS 10032055 Manual

Smith machine
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Smith Machine
10032055

Advertisement

loading
Need help?

Need help?

Do you have a question about the 10032055 and is the answer not in the manual?

Questions and answers

Related Manuals for CAPITAL SPORTS 10032055

Summary of Contents for CAPITAL SPORTS 10032055

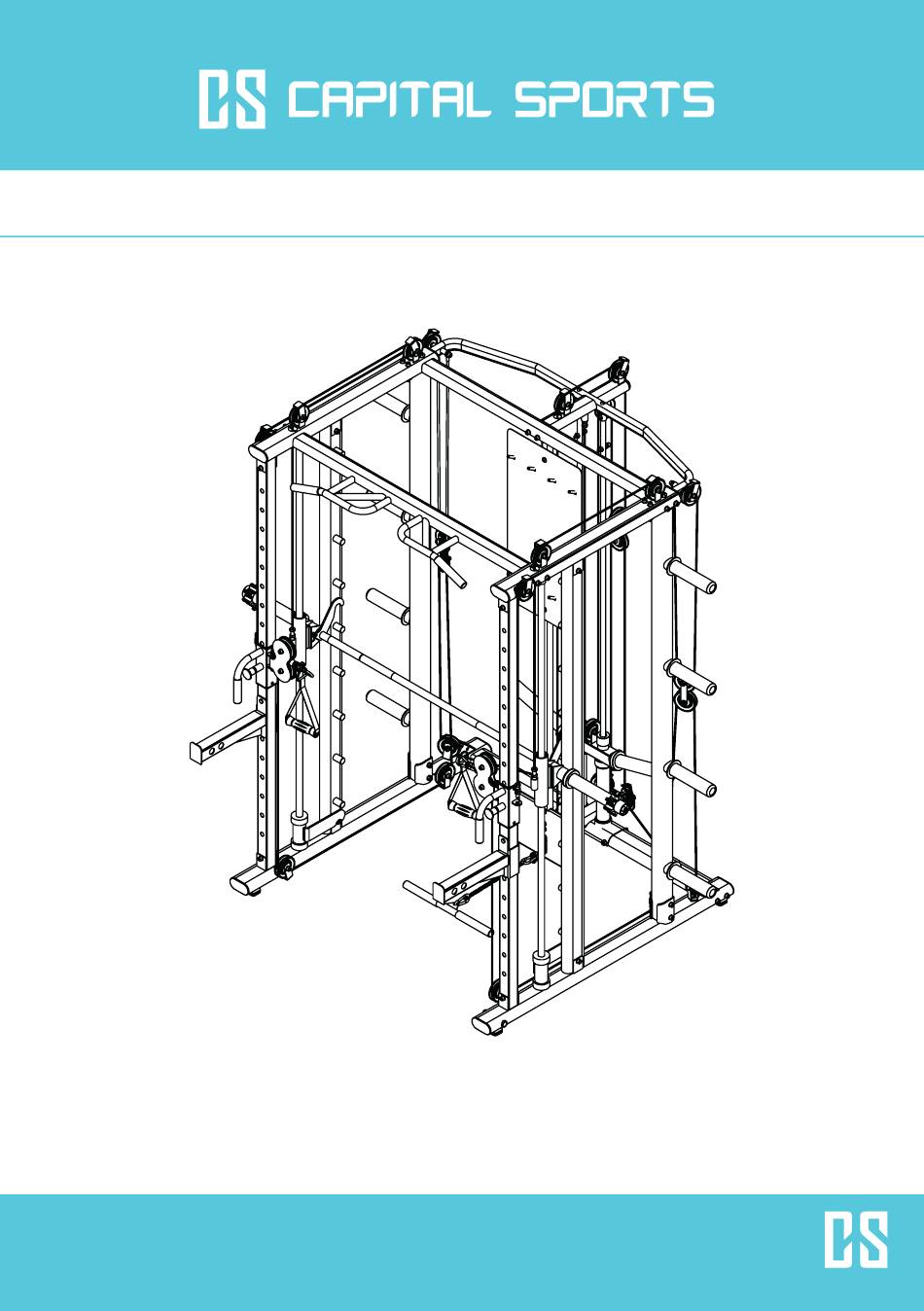

  • Page 1 Smith Machine 10032055...
  • Page 2 Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Artikel Artikelnummer: 10032055 Sicherheitshinweise • Bewahren Sie die Verpackung und die Bedienungsanleitung nach der Montage auf. • Überprüfen Sie die Schrauben in regelmäßigen Abständen. • Stellen Sie das Trainingsgerät an einem geräumigen Ort auf.
  • Page 3 Teileliste Teil Menge Teilenummer Bezeichnung V20-7196 Basis V20-7191 Gewichtestütze (rechts) V20-7206 Lasthaken mit Sicherungshaken V06-0073 Gummidämpfer V20-7212 Schiebehülse M10-1.5x75 Innensechskantschraube M10-1.5x110 Innensechskantschraube 20x10.5x1.0t-C1 Unterlegscheiben V13-7012 Gegengewichtskabel M10-1.5 Nylonmutter V03-7137 Führungsschiene V06-2331 Hülse für Führungsschiene V20-7194 Festes Rohr (rechts) V20-7209 Gegengewicht V04-7235 Gerades Rohr V01-7431...
  • Page 4 Teil Menge Teilenummer Bezeichnung V20-7195 untere Querstrebe hinten V20-7199 obere Querstrebe vorne V04-7244 obere Querstrebe hinten M10-1.5x120 Innensechskantschraube V04-7259 Hantelsatz ø38xø13x2.0t-C1 Unterlegscheibe ø 1 / 2 ' ' - 1 3 U N C x 1 Sechskantschraube 1/2''L-A4 V06-0034 Gummidämpfer V04-7239 hintere Führungshülse V20-7208...
  • Page 5 Teil Menge Teilenummer Bezeichnung V05-7017 Karabinerhaken V05-7068 Begrenzungsschraube M8-1.25 Nylonmutter Schrauben...

  • Page 6: Montage

    Montage Schritt 1...
  • Page 7 Schritt 1: Verbinden Sie das Seil (9) mit dem Gegengewicht (14). Dann an der Gewichtestütze (rechts) (2) befestigen. Montieren Sie nacheinander die Führungshülse (5), den Gummidämpfer (4), den rechten Sicher- heitshaken (3), die Hülse für Führungsschiene (12) und die Führungsschiene (11). Verbinden Sie die Teile aus Schritt 1 und aus Schritt 2.
  • Page 8 Schritt 2...
  • Page 9 Schritt 2 Führen sie die einstellbare Führungshülse (rechts) (17) über die Führungsschiene (16) und set- zen Sie das Teil in den Rahmen aus Schritt 1 ein. Verwenden Sie zur Befestigung die passenden Schrauben (6,8,10). Bringen Sie das gerade Rohr (15) mit den passenden Schrauben (6,8,10) an.
  • Page 10 Schritt 3...
  • Page 11 Schritt 3 Befestigen Sie die Hantelhalterung (19) an der Führungshülse (5). Verwenden Sie die passenden Schrauben (21,8). Befestigen Sie den Klemmhals (20) an der Hantelhalterung (19). Den Sicherheitsbügel (18) an dem Feststellrohr (16) anbringen.
  • Page 12 Schritt 4...
  • Page 13 Schritt 4 Verbinden Sie das Seil (9) mit dem Gegengewicht(14) und bringen es an der linken Gewichtsstütze Montieren Sie nacheinander die Führungshülse (5), den Gummidämpfer (4), den rechten Sicher- heitshaken (3), die Hülse für Führungsschiene (12) und die Führungsschiene (11) Verbinden Sie die Teile aus Schritt 1 und aus Schritt 2.
  • Page 14 Schritt 5...
  • Page 15 Schritt 5 Befestigen Sie die einstellbare Schiebehülse (links) (27) an der einstellbaren Führungsschiene (16) und montieren es in das Gestell. Verwenden Sie zur Montage die passenden Schrauben (6,8,10). Befestigen Sie das gerade Rohr (15) mit den passenden Schrauben (6,8,10).
  • Page 16 Schritt 6...
  • Page 17 Schritt 6 Befestigen Sie die Hantelhalterung (19) an der Schiebehülsen (5). Verwenden Sie die passenden Schrauben (21,8). Drehen Sie den Klemmhals (20) an der Hantelhalterung (19) fest. Befestigen Sie den langen Sicherheitsbügel (links) (28) am Feststellrohr (16).
  • Page 18 Schritt 7...
  • Page 19 Schritt 7 Montieren Sie in folgender Reihenfolge: Hantelsatz (35), untere Querstrebe hinten (31), obere Querstre- be hinten (33), obere Querstrebe vorne (32). Setzen Sie die Gewichte (35) auf eine Hantelhalterung (19). Bringen Sie an beiden Seiten Sech- kantschrauben (37) an. Die untere, hintere Querstrebe (31) am Gestell befestigen.
  • Page 20 Schritt 8...
  • Page 21 Schritt 8 Befestigen Sie das feste Rohr mit der unteren Querstrebe hinten (31) unter Verwendung der Schrauben (28,8,10). In folgender Reihenfolge montieren: Gummdämpfer (38), hintere Führungshülse (39), rückseitige Gewichthalterungen (41) auf die rückseitige Führung (42). Die rückseitige Führung (42) in die Öffnung des festen Rohrs (40) einführen.
  • Page 22 Schritt 9...
  • Page 23 Schritt 9 Montieren die horizontale Stange (43) an die rückseitige Führung. Mit den Schrauben (51) und Unterlegscheiben (8) befestigen. Die Innensechskantschrauben (50) und Unterlegscheiben zur Befestigen der obere Querstrebe hinten (33) und der horizontale Stange (44) verwenden. Befestigen Sie die Schrauben (52) und Unterlegscheiben (8) mit dem festen Rohr (23). Befestigen Sie die Innensechskantschrauben (48) und Unterlegscheiben (8) auf der hintere Platte und die Fußplatte (45) mit der Querstrebe (46).
  • Page 24 Schritt 10.1 START Rolle 1 Rolle 2 START Ende Ende...
  • Page 25 Schritt 10.1 1. Montage der linken Seite des Verbindungsseils Befestigen Sie das Verbindungsseil (56), indem Sie die zuerst die Schrauben (49) mit den Unterlegschei- ben (8) lösen. Nehmen Sie ein Ende des Verbindungsseils und befestigen Sie wieder die Schrauben mit den Unterlegscheiben.
  • Page 26 Schritt 10.2 Rolle 3 Pulley 3 Pulley 4 Rolle 4 START Pulley 5...
  • Page 27 Schritt 10.2 Montage des Zugseils für Kurzhantelstange Montieren Sie das Zugseil für Kurzhantelstange (53), indem Sie ein Ende mit Schrauben an der waa- gerechten Stange (43) befestigen, wo START steht. Folgen Sie der Richtung der Pfeile. Ziehen Sie das Seil herunter über die Rolle der hinteren Gewichtehalterung (41). Befestigen Sie die kleine Seilrolle (59) mit einer Schraube (60) und Unterlegscheibe (8), Nylonmutter (10) auf der Rückseite der waagerechten Stange (43).
  • Page 28 Schritt 10.3 Rolle 4 Rolle Rolle 11 Rolle Rolle Rolle START Rolle Rolle Rolle START Ausschnitt Partial View B...
  • Page 29 Schritt 10.3 Montage des Zugseils Montieren Sie das Zugseil (55), indem Sie es an einem Ende mit eine Begrenzungsschaube (62) am Punkt START festschrauben. Verwenden Sie eine Nylonmutter (63), einen Karabinerhaken (61), einen Zuggriff (26). Führen Sie das Seil über die Rollen an der einstellbare Führungshülse (rechts) (17). Folgen Sie den Pfeilen (im Bild) und führen Sie das Seil über Rolle 6, Rolle 7, Rolle 57, Rolle 8, Rolle 9, Rolle 10 usw.
  • Page 30 Ausschnitt Hersteller: CHAL-TEC GmbH, Wallstr. 16 10179 Berlin...

  • Page 31: Safety Instructions

    Item Item number: 10032055 Safety Instructions • Please keep the box and the manual after installing the machine. • Check the stability of the bolts regularly.

  • Page 32: Parts List

    Parts List Part Part number Description V20-7196 bottom tube(right V20-7191 weight plate hanging tube (right) V20-7206 safety hook(right) V06-0073 rubber cushion V20-7212 sliding sleeve M10-1.5x75 Cylindrical inner hexagon socket screw M10-1.5x110 Cylindrical inner hexagon socket screw 20x10.5x1.0t-C1 flat washers V13-7012 counter weight cable M10-1.5 nylon nut...
  • Page 33 Part Part number Description V20-7195 back bottom link tube V20-7199 front up link tube V04-7244 back up link tube M10-1.5x120 Cylindrical inner hexagon socket screw V04-7259 barbell set ø38xø13x2.0t-C1 flat washers ø 1 / 2 ' ' - 1 3 U N C x 1 hexagon socket screw 1/2''L-A4 V06-0034...
  • Page 34 Part Part number Description V05-7017 snap hook V05-7068 limit screw M8-1.25 nylon nut Screws...

  • Page 35: Installation

    Installation Step 1...
  • Page 36 Step 1: Connect the counter weight cable (9) and the counter weight (14), Then put it into weight plate hanging tube( right) (2) In sequence,put the sliding sleeve (5), rubber cushion(4), safety hook (right) (3),guide rod lock sleeve(12) installed on the guide bar (11). Fix step point 1and 2 with bottom tube(right) (1) and fixed tube(right)(13) together,and choose corresponding screw group(6.8.10):(7.8.10).
  • Page 37 Step 2...
  • Page 38 Step 2 Put the adjustable sliding sleeve (right) (17) onto the adjustable guide tube (16),and install it into the frame of installation step 1 (right-1). (the position is the same as picture of installation step 2 (right-2)). Use the corresponding screws group ( 6,8,10) to fasten. Fix the straight tube (15) by fastening corresponding screws group (6 ,8,10).
  • Page 39 Step 3...
  • Page 40 Step 3 Fix the barbell sleeve (19) onto sliding sleeve (5) by fastening the corresponding screws (21,8) , and attach barbell clamp collar(20) on barbell sleeve(19). Attach the long safety catch (right) (18) on the adjustable tube (16).
  • Page 41 Step 4...
  • Page 42 Step 4 Connect the counter weight cable (9) and the counter weight (14), then put into weight plate hanging tube(left)(24) Put the sliding sleeve (5), rubber cushion (4), safety hook (left) (25) , guide rod lock sleeve(12) installed on the guide bar(11) step by step. Fix Step point 1 and 2 with bottom tube (left) (22) and fixed tube(left)(23) together, and choose corresponding screw group (6,8,10) : (7,8,10 ).The position is showed in the installation step 4.
  • Page 43 Step 5...
  • Page 44 Step 5 Fix the adjustable sliding sleeve (left) (27) onto the adjustable guide tube (16), and install it into the frame of installation step 4 (left-1) (the position is the same as picture of installation step 5 (left-2)) Use the corresponding screws group( 6,8,10) to fasten. Fix straight tube (15) by fastening corresponding screws group (6,8,10).
  • Page 45 Step 6...
  • Page 46 Step 6 Fix the barbell sleeve (19) to the sliding sleeve (5) by fastening the corresponding screws (21,8 ), and attach barbell clamp collar(20) Attach the long safety catch (left)(28) on the adjustable guide tube (16).
  • Page 47 Step 7...
  • Page 48 Step 7 In order, fix barbell set(35),back bottom link tube(31),back up link tube(33),front up link tube (32).As the picture, and choose the corresponding screw group(37,36,34,8) to fasten Put barbell set (35) into barbell sleeve(19) .Fix hexagon socket screw (37) and flat washers (36) at both end sides.
  • Page 49 Step 8...
  • Page 50 Step 8 Fix the pulley fixed tube (40) and back bottom link tube (31) by fastening the corresponding screw group (28,8 ,10). In order, fix rubber cushion(38),back sliding sleeve(39),back sliding sleeve barbell plate hang bar(41) onto the back guide bar(42)(as shown in picture). Insert pre-assembled back guide bar (42) into pulley fixed tube's hole(40) .
  • Page 51 Step 9...
  • Page 52 Step 9 Bring back up horizontal tube(43), assembling on back guide bar (42) tight with screw (51) and flat washers (8) and have Cylindrical inner hexagon) socket screws (50) and flat washer (8) tighen with back up link tube (33) and back up horizontal tube (43). Fix large flat head hex socket screw (48) and flat washers(8) on back panel (44) and foot plate (45) with the connection straight tube(46).
  • Page 53 Step 10.1 START START...
  • Page 54 Step 10.1 1.Install the left side of connecting cable Install the connection cable(56) by loosen the screws(49) and flat washer (8) first and put connection cable(56) end and tighten the screw(49) and flat washer (8) again. Bring one connection pulley (57) and have the cable go through from the middle of the connection pulley (57), and leave cable loosen (as shown) for easy to fit later.
  • Page 55 Step 10.2 Pulley 3 Pulley 4 START Pulley 5...
  • Page 56 Step 10.2 Install short bar cable Install the short bar cable (53) by tighten one end (with screw) with back up horizontal tube(43) at point START. Follow up the arrows direction, Pull down the cable,and through the back sliding sleeve barbell plate hang bar (41)‘s pulley. Bring small pulley (59) to assemble with cylindrical inner hexagon (60), flat washer (8) , nylon nut (10) on back up horizontal tube (43) and pull up the cable from front to back.
  • Page 57 Step 10.3 START START Partial View B...
  • Page 58 Step 10.3 Install bird down cable Install bird down cable(55), by tighten one end with limit screw (62) and nylon nut (63) and snap hook (61) , handle pull belt (26) at point START , and go through the pulley of adjustable sliding sleeve(right) (17).
  • Page 60 Manufacturer: CHAL-TEC GmbH, Wallstr. 16 10179 Berlin. Germany...
