HOT AND COOKING
HOBS AND COMBINATIONS
CE99-DF (HBG3445), CE99-ZF (HBG2335), PI8022
Cooktops and combinations
EN
Installation and Operating Manual. . . . . . . 13
Plaques de cuisson et combinaisons
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . . .28
WARNING
Cancer and Reproductive Harm
www.P65Warnings.ca.gov
C
US
Master Contract: 300749
WARNING: If the information in this manual is
not followed exactly, a fire or explosion may
result, causing property damage, personal
injury, or death.
– Do not store or use gasoline or other
flammable vapors and liquids in the vicinity
of this or any other appliance.
– WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electrical switch.
• Do not use any phone in your recreational
vehicle.
• Clear the recreational vehicle of all
occupants.
• Turn off the gas supply tank valve(s) or main
gas supply.
• Immediately call your gas supplier for
instructions.
• If you cannot reach your gas supplier, call
the fire department.
– Have the gas system checked and leakage
source corrected by a qualified installer,
service agency, manufacturer or dealer, or
the gas supplier.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CE99-DF and is the answer not in the manual?

Questions and answers

Related Manuals for Dometic CE99-DF

Summary of Contents for Dometic CE99-DF

  • Page 1 HOT AND COOKING HOBS AND COMBINATIONS CE99-DF (HBG3445), CE99-ZF (HBG2335), PI8022 Cooktops and combinations Installation and Operating Manual..13 Plaques de cuisson et combinaisons Instructions de montage et de service ......28...
  • Page 2 © 2021 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and design law. The underlying technical design and the products contained herein may be protected by design, patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB.
  • Page 3 Hobs and Combinations...
  • Page 4 Hobs and Combinations t 30“ d 13" (t 762 mm) d 330 mm) t 18“ (t 457 mm) t 1“ (t 25 mm) PI8022...
  • Page 5 Hobs and Combinations CE99-ZF (HBG2335) CE99-DF (HBG3445)
  • Page 6 Hobs and Combinations h= t 21 mm d 25 mm PI8022 h= t 16 mm d 21 mm CE99-ZF CE99-DF h= 15 – 33 mm...
  • Page 7 Hobs and Combinations Ø8 x 1 mm 200 cm 2 x 0,5 mm 12 V rd = red bk = black...
  • Page 8 Hobs and Combinations PI8022 CE 99-DF (HBG3445) D D C CE99-ZF (HBG2335)
  • Page 9 Hobs and Combinations max. 10 s...
  • Page 10 Hobs and Combinations...
  • Page 11 Hobs and Combinations...
  • Page 12 Hobs and Combinations...

  • Page 13: Table Of Contents

    This product manual, including the instructions, guidelines, and warnings, and related documentation, may be subject to changes and updates. For up-to-date product information, please visit dometic.com. Contents Description of symbols .

  • Page 14: General Safety Instructions

    General safety instructions Hobs and Combinations NOTICE! Indicates a situation that, if not avoided, can result in property damage. NOTE Supplementary information for operating the product. General safety instructions General safety WARNING! • This device must only be repaired by qualified personnel. Improper repairs can result in considerable danger or damage to the device.
  • Page 15 Hobs and Combinations General safety instructions • Prior to installation, ensure that the local distribution conditions (nature of the gas and gas pressure) and the adjustment of the device are compatible. • The adjustment conditions for this device are stated on the label. •...
  • Page 16 General safety instructions Hobs and Combinations • For countries which are not mentioned in chapter “Technical data” on page 26 (country symbol) refer to national regulations. If necessary the device must be modified according to these national regulations. Operating the device safely WARNING! Failure to obey these warnings could result in death or serious injury.

  • Page 17: Scope Of Delivery

    If available close the glass cover before beginning a journey. Open the glass cover before igniting the burner. Scope of delivery • Cooktop (PI8022, CE99-DF, CE99-ZF) • Fastening screws (depending on the model) • Siphon and rubber seal (depending on the model) •...

  • Page 18: Technical Description

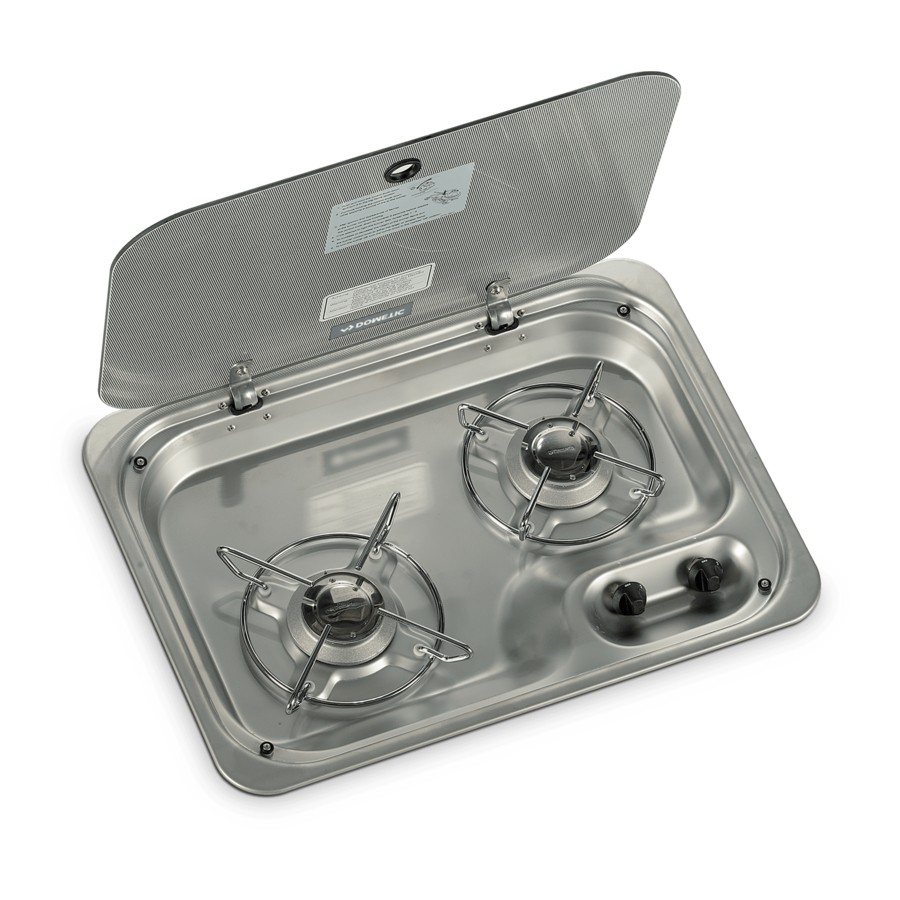

    The devices are available in different versions: • PI8022: Cooktop with two burners and safety glass cover • CE99-DF: Cooktop with three burners and safety glass cover • CE99-ZF: Cooktop with two burners and safety glass cover The safety glass cover can be used as a work surface when it is closed.

  • Page 19: Installing The Device

    Hobs and Combinations Installing the device Installing the device WARNING! Health hazard Assembly and installation of the device must only be carried out by specialists. Incorrect assembly and installation can result in serious hazards due to the escape of gas. For proper operation of your cooking device: •...
  • Page 20 ➤ Create a cutout according to the installation drawing: – PI8022: fig. 3, page 4 – CE99-ZF: fig. 4, page 5 – CE99-DF: fig. 5, page 5 ➤ Affix the device to the worktop using the screws (fig. 6, page 6 – fig. 7, page 6).

  • Page 21: Using The Device

    Hobs and Combinations Using the device ➤ Check all connections for leaks with leak spray. There are no leaks if no bubbles form. Connecting the device to the power supply (models with electronic ignition only) ➤ Connect the device as shown (fig. 9, page 7). ➤...
  • Page 22 Using the device Hobs and Combinations Igniting a burner WARNING! Risk of injury The complete ignition process must be visible from above and must not be hidden by pots placed on the stove. The top cover must be open when the main burner is in operation. NOTICE! The flame must not extend beyond the edge of the pot.

  • Page 23: Cleaning The Device

    Hobs and Combinations Cleaning the device Replacing the gas cylinder WARNING! Risk of injury Only replace the gas cylinder when there is good ventilation Make sure that there is no source of ignition nearby. Only change the gas cylinder when the device is not in use and the gas supply to the device is switched off.

  • Page 24: Maintaining The Device

    Maintaining the device Hobs and Combinations Maintaining the device Annual safety check ➤ For safety reasons, have the device checked by an expert every year for proper function. Any defects must be repaired. Replacing the nozzles WARNING! Risk of injury If a nozzle is damaged it needs to be replaced.

  • Page 25: Warranty

    Warranty Warranty LIMITED WARRANTY AVAILABLE AT DOMETIC.COM/WARRANTY. IF YOU HAVE QUESTIONS OR TO OBTAIN A COPY OF THE LIMITED WARRANTY FREE OF CHARGE, CONTACT THE DOMETIC WARRANTY DEPARTMENT: DOMETIC CORPORATION CUSTOMER SUPPORT CENTER 1120 NORTH MAIN STREET ELKHART, INDIANA 46514 1-800-544-4881 OPT.

  • Page 26: Technical Data

    Power Injector Power Injector Power BTU/h BTU/h BTU/h 0.61 3700 – – 0.78 5900 PI80X2 0.61 3700 0.73 5250 – – CE99-ZF 0.61 3700 0.73 5250 – – CE99-DF Total heat input Model (BTU/h) 9600 PI80X2 8950 CE99-ZF 12650 CE99-DF...

  • Page 27: Test/Certificates

    Hobs and Combinations Test/certificates Test/certificates This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Page 28: Description Des Symboles

    à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, rendez-vous sur documents.dometic.com, dometic.com. Sommaire Description des symboles .

  • Page 29: Consignes Générales De Sécurité

    Plaques de cuisson et combinaisons Consignes générales de sécurité AVIS ! Remarque signalant une situation qui peut entraîner des dommages matériels si elle n’est pas évitée. REMARQUE Informations complémentaires sur l'utilisation du produit. Consignes générales de sécurité Sécurité générale AVERTISSEMENT ! •...
  • Page 30 Consignes générales de sécurité Plaques de cuisson et combinaisons • Gardez un extincteur approprié à proximité immédiate. Veillez à ce que l’extincteur soit contrôlé à intervalles réguliers par un professionnel. • N’utilisez pas et ne stockez pas de matériaux inflammables dans le tiroir de rangement de l’appareil ou à...
  • Page 31 Plaques de cuisson et combinaisons Consignes générales de sécurité • Vérifiez que les données inscrites sur la bouteille de propane ou de butane correspondent aux données inscrites sur la plaque signalé- tique. • Si vous sentez une odeur de gaz : –...
  • Page 32 Consignes générales de sécurité Plaques de cuisson et combinaisons • Veillez à ce que la zone entourant l’appareil soit exempte de graisse, de substances alcoolisées, de plastiques et de chiffons inflammables (par exemple, rideaux, serviettes, ustensiles de cuisine). • N’employez que des casseroles et poêles à fond plat et dont le dia- mètre ne dépasse pas la grille de l’appareil.

  • Page 33: Contenu De La Livraison

    • des modifications apportées au produit sans autorisation explicite du fabricant ; • des usages différents de ceux décrits dans le manuel. Dometic se réserve le droit de modifier l’apparence et les spécifications produit.

  • Page 34: Description Technique

    Les appareils sont disponibles en différentes versions : • PI8022 : Plaque de cuisson avec deux brûleurs et couvercle en verre de sécurité • CE99-DF : Plaque de cuisson avec trois brûleurs et couvercle en verre de sécu- rité • CE99-ZF : Plaque de cuisson avec deux brûleurs et couvercle en verre de sécu- rité...
  • Page 35 – PI8022 : fig. 3, page 4 – CE99-ZF : fig. 4, page 5 – CE99-DF : fig. 5, page 5 ➤ Fixez l’appareil sur le plan de travail à l’aide des vis (fig. 6, page 6 – fig. 7, page 6).
  • Page 36 Installation de l’appareil Plaques de cuisson et combinaisons Veillez à respecter les consignes suivantes lors du raccordement : • Respectez les exigences nationales. • Utilisez uniquement des tuyaux en acier ∅ in. (∅8 x 1 mm) (acier soudé, sans soudure ou acier inoxydable) •...

  • Page 37: Utilisation De L'appareil

    Plaques de cuisson et combinaisons Utilisation de l’appareil Utilisation de l’appareil AVERTISSEMENT ! • N’utilisez l’appareil que dans un espace bien ventilé. L’utilisation d’un appareil de cuisson au gaz entraîne la production de chaleur et d’humidité dans la pièce où il est installé. •...
  • Page 38 Utilisation de l’appareil Plaques de cuisson et combinaisons Allumage d’un brûleur AVERTISSEMENT ! Risque de blessure Le processus d’allumage complet doit être visible d’en haut et ne doit pas être caché par des pots placés sur le poêle. Le couvercle supérieur doit être ouvert lorsque le brûleur principal est en fonctionnement.

  • Page 39: Nettoyage De L'appareil

    Plaques de cuisson et combinaisons Nettoyage de l’appareil Remplacement de la bouteille de gaz AVERTISSEMENT ! Risque de blessure Ne remplacez la bouteille de gaz que lorsque la ventilation est bonne Assurez-vous qu’il n’y a pas de source d’inflammation à proximité. Ne changez la bouteille de gaz que lorsque l’appareil n’est pas utilisé...

  • Page 40: Maintenance De L'appareil

    Maintenance de l’appareil Plaques de cuisson et combinaisons Maintenance de l’appareil Contrôle de sécurité annuel ➤ Pour des raisons de sécurité, faites vérifier chaque année le bon fonctionnement de l’appareil par un expert. Tout défaut doit être réparé. Remplacement des buses AVERTISSEMENT ! Risque de blessure Si une buse est endommagée, elle doit être remplacée.

  • Page 41: Garantie

    Garantie GARANTIE LIMITÉE DISPONIBLE À DOMETIC.COM/WARRANTY. POUR TOUTE QUESTION OU POUR OBTENIR UNE COPIE GRATUITE DE LA GARANTIE LIMITÉE, CONTACTER : DOMETIC CORPORATION CUSTOMER SUPPORT CENTER 1120 NORTH MAIN STREET ELKHART, INDIANA, ÉTATS-UNIS 46514 1-800-544-4881 OPT. 3 Mise au rebut ➤...

  • Page 42: Caractéristiques Techniques

    Puissance Injecteur Puissance BTU/h BTU/h BTU/h 0,61 3700 – – 0,78 5900 PI80X2 0,61 3700 0,73 5250 – – CE99-ZF 0,61 3700 0,73 5250 – – CE99-DF Apport total de cha- Modèle leur (BTU/h) 9600 PI80X2 8950 CE99-ZF 12650 CE99-DF...

  • Page 43: Contrôle/Certificats

    Plaques de cuisson et combinaisons Contrôle/certificats Contrôle/certificats Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent causer un mauvais fonctionnement.
  • Page 44 YOUR LOCAL YOUR LOCAL YOUR LOCAL DEALER SUPPORT SALES OFFICE dometic.com/dealer dometic.com/contact dometic DOMETIC GROUP AB...
