- Page 1 T8 Lite USER MANUAL WWW.RADIOMASTERRC.COM...
-
Page 2: Safety Notice

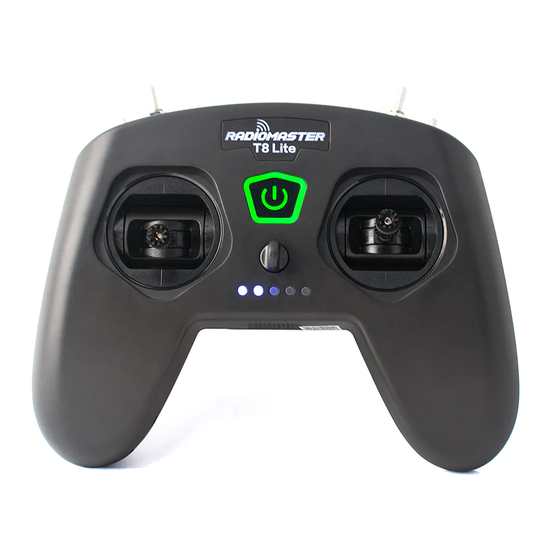

Introduction Thank you for purchasing the RadioMaster T8 Lite 2.4g remote control system. The system is powerful and versatile and can be used by beginners to professionals. In order to ensure the correct and safe use of this product, please read this manual carefully before use. - Page 3 Switches and Functions SC 3 Pos Switch SB 3 Pos Switch SA 2 Pos Switch SD 2 Pos Switch Power Button Left Gimbal Right Gimbal Neck Strap loop Battery Status LEDs Loud Speaker DIY Antenna port TYPE-C USB Trainer Port Fold out Fold out finger rest finger rest...
-
Page 4: Charging Instructions
The 5 LEDs below the neck strap loop indicate the charging status. When the LEDs light up from left to right the T8 Lite is charging. Each of the 5 LEDs indicates 20% of the battery capacity. 5 LEDs shows 100% charge, 4 LEDs 80%, 3 LEDs 60%, 2 LEDs 40%, 1 LED 20%. -
Page 5: Specifications
Binding your T8 Lite Bind mode for D8 protocol receivers 1. Turn on the transmitter and keep the throttle at its lowest position. Press and hold the bind button for longer than 1 second, the transmitter will start beeping in a beep-beep-beep pattern, signaling D8 mode. - Page 6 Warranty and Support If there is any problem with your remote-control hardware, please keep the proof of purchase and contact the retailer where you purchased the T8 Lite. Technical support can be found at https://www.radiomasterrc.com Or join our Facebook group for community support https://www.face-...
- Page 7 EU Simple Declaration of Conformity RadioMaster declares the radio equipment T8/T8 Pro/T8 Lite is in compliance with EU directives Directive 2014/53/EU. Full text of the declaration of conformity is available at the following website www.radiomasterrc.com Manufactured by Shenzhen RadioMaster Co., Ltd...
- Page 8 简介 感谢您购买RadioMaster T8 Lite 2.4g遥控系统。 该系统用途广泛，可供初学者和 专业人士使用。 为了确保正确、安全地使用本产品，请在使用前仔细阅读本使用 说明书。 由于版本升级，已经进行了更改。 本手册中包含的信息如有更改，恕不 另行通知。 T8 Lite遥控器适用于所有类型的固定翼、滑翔机、直升机和多旋翼飞机。 可以根 据使用的航空器选择型号类型，并可以使用各种混合功能。 -RadioMaster 团队敬上. 安全须知 许多遥控模型都配备了强大的电机和锋利的螺旋桨。 使用模型时，请谨慎行事。 进行组装或维护时，请确保已断开模型的电源并卸下螺旋桨。 在以下情况下，请勿操作T8 Lite遥控系统： • 在恶劣天气或强风条件下，例如雨，冰雹，下雪，暴风雨或电磁环境中。 • 在能见度有限的任何情况下。 • 在可能存在人员、财产、电力高压线、公共道路、有车辆或动物的区域。 • 如果您感到疲倦或不适，或在药物或酒精的影响下。 • 如果遥控器或模型似乎已损坏或无法正常工作。 • 在2.4GHz干扰较大的区域或禁止使用2.4GHz无线电的地方。 • 当电池电压太低而无法使用时。 • 在当地法规禁止使用航空模型的区域。...
- Page 9 遥控器概述 DSC 教练插口 TYPE-C USB SB 三段开关 SC 三段开关 SA 两段开关 SD 两段开关 电源开关 左摇杆 右摇杆 挂带环 电池状态指示灯 扬声器 DIY天线端口 TYPE-C USB DSC 教练插口 可折叠手指位 可折叠手指位 对频按键...
- Page 10 电源及充电注意事项 T8 Lite内置了1000mAh 3.7V Lipo电池以及USB-C充电功能。标称电池电压为 3.7v，最大充电电压为4.2v。 请定期检查电池的电压和状况，决不要在无人看守的情况下为其充电。 请务必始 终在远离可燃材料的安全区域中充电。 如果遥控器弄湿或以任何方式损坏，请勿 充电。 对于不按照安全规范使用或滥用本产品造成的一切不良后果，RadioMaster不承 担任何责任。 充电状态和电池电量： 遥控器下方的5个LED灯指示充电状态。当指示灯依次从左向右点亮时，T8 Lite 正在充电。 5个LED指示灯平均指示电池容量的20％。当T8 Lite遥控器电压低 且需要充电时，所有5个电池状态LED会同时闪烁。在进一步使用遥控器之前， 请为遥控器充电。 状态 指示灯 五个指示灯表示0-100%电量，平均每个指示灯表示20%电量 电量 20% 40% 60% 80% 100% 充电 指示灯由1-5循环闪烁，表示正在充电，充电完成后指示灯全部常亮 开关机 开机：长按电源键，五个指示灯依次点亮并嘀一声后松手。 关机：长按电源键，五个指示灯依次熄灭并嘀一声后松手。 默认通道顺序： 副翼 升降 油门 方向...
- Page 11 D16协议接收机 1.遥控器开机，将油门摇杆保持在最低的位置，长按对频按钮1秒钟以上，遥控器发 出“滴滴-滴滴-滴滴”的提示音，同时电源灯会闪烁，表明遥控器进入了D16对频模 式。如果遥控器发出“滴-滴-滴”的提示音，表明遥控器进入的是D8的对频模式， 需要短按一下对频按键，切回D16模式。 2.按住对频按键给接收机上电，接收机进入对频模式 3. 接收机红灯闪烁表示对频成功，重新给接收机通电即可使用 特别注意：不同的D16协议接收机可能进入对频模式的方式不同，具体细节可参考 各种接收机对应的说明书，以保证可正确使用。 技术指标 规格尺寸： 160*130*45mm 重量： 218g 传输频率：2.400GHZ-2.480GHZ 发射器模块： D8、D16协议高频模块（CC2500） 支持的协议：D8、D16 发射功率：最大20dbm 天线增益：2db 遥控距离：约1km @ 20dbm 电池： 内置1000mAh 3.7V锂离子电池 充电接口： USB-TypeC充电接口 通道数： 8个通道 摇杆： 高精度电位器摇杆 保修及维修 如果您的遥控器硬件出现任何问题，请保留购买证明并与您购买T8 LITE遥控器 的零售商联系。 用户手册 有关T8 LITE详细用户手册，请访问https://www.radiomasterrc.com。...
- Page 13 Visit our website to learn more https://www.radiomasterrc.com/ Follow us on Facebook https://www.facebook.com/radiomasterrc/ Follow us on Instagram https://www.instagram.com/radiomasterrc/...
