- Page 1 T8 Pro USER MANUAL WWW.RADIOMASTERRC.COM...
-
Page 2: Safety Notice

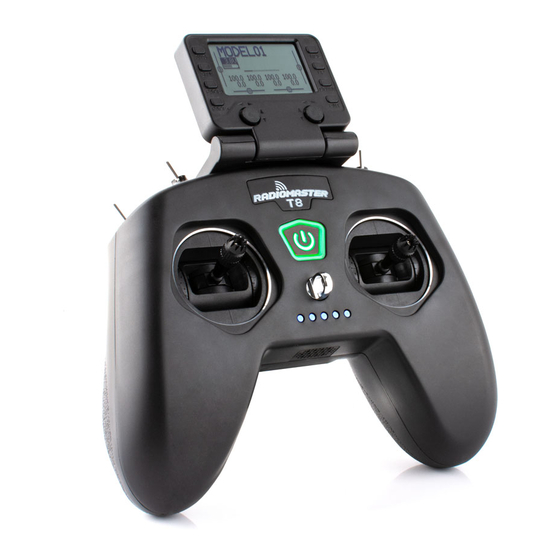

• In areas where local regulations prohibit the use of aviation models. Firmware & Manual Download The T8 PRO comes factory installed with the latest stable release of OpenTX. You do not need to update the firmware unless there is a special or specific function released that you require. - Page 3 Switches and Functions LCD Display SYS button MDL Button RTN button UP Button PAGE> button DOWN Button PAGE< button ENT button Trim toggle Trim toggle SC 3 Pos Switch SB 3 Pos Switch SD 2 Pos Switch SA 2 Pos Switch Power Button Left Gimbal Right Gimbal...
-
Page 4: Charging Instructions
Charging Instructions The T8 Pro has a built in 1000mah 3.7v Battery. The built in USB-C charger will charge your batteries by connecting the supplied USB-C cable to any suitable USB power outlet. We suggest using a regular 2amp 5v USB power adapter. -
Page 5: Specifications
Note OpenTX software is very powerful, and has a large number of programming and mixing functions. Please visit the links below for more detailed instructions： https://www.open-tx.org and http://open-txu.org/ Specifications Size: 160*130*60mm Weight: 266g Frequency: 2.400GHZ-2.480GHZ RF Module: Multi-Protocol Module Compatible Single chip (CC2500) Protocol Options: All CC2500 –... - Page 6 EU Simple Declaration of Conformity RadioMaster declares the radio equipment T8/T8 Pro is in compliance with EU directives Directive 2014/53/EU. Full text of the declaration of conformity is available at the following website www.radiomasterrc.com Manufactured by Shenzhen RadioMaster Co., Ltd...
- Page 7 简介 感谢您购买RadioMaster T8 PRO 2.4g遥控系统。 该系统用途广泛，可供初学 者和专业人士使用。 为了确保正确、安全地使用本产品，请在使用前仔细阅读 本使用说明书。 由于版本升级，已经进行了更改。 本手册中包含的信息如有更 改，恕不另行通知。 T8 PRO遥控器适用于所有类型的固定翼、滑翔机、直升机和多旋翼飞机。 可以 根据使用的航空器选择型号类型，并可以使用各种混合功能。 -RadioMaster 团队敬上. 安全须知 许多遥控模型都配备了强大的电机和锋利的螺旋桨。 使用模型时，请谨慎行事 。 进行组装或维护时，请确保已断开模型的电源并卸下螺旋桨。 在以下情况下，请勿操作T8 PRO遥控系统： • 在恶劣天气或强风条件下，例如雨，冰雹，下雪，暴风雨或电磁环境中。 • 在能见度有限的任何情况下。 • 在可能存在人员、财产、电力高压线、公共道路、有车辆或动物的区域。 • 如果您感到疲倦或不适，或在药物或酒精的影响下。 • 如果遥控器或模型似乎已损坏或无法正常工作。 • 在2.4GHz干扰较大的区域或禁止使用2.4GHz无线电的地方。 • 当电池电压太低而无法使用时。 • 在当地法规禁止使用航空模型的区域。...
- Page 8 遥控器概述 128*64 LCD显示器 SYS按键 MDL按键 RTN返回按键 UP上按键 PAGE>右翻页按键 DOWN下按键 PAGE<左翻页按键 ENT确认按键 微调按键 微调按键 SB 三段开关 SC 三段开关 SA 两段开关 SD 两段开关 电源开关 左摇杆 右摇杆 挂带环 状态指示灯 扬声器 SD卡槽 DIY天线端口 TYPE-C USB DSC 教练插口 数据/充电接口 可折叠手指位 可折叠手指位 对频按键...
- Page 9 电源及充电注意事项 T8 PRO 内置了1000mAh 3.7V Lipo电池以及USB-C充电功能。标称电池电压为 3.7v，最大充电电压为4.2v。 请定期检查电池的电压和状况，决不要在无人看守的情况下为其充电。 请务 必始终在远离可燃材料的安全区域中充电。 如果遥控器弄湿或以任何方式损 坏，请勿充电。 对于不按照安全规范使用或滥用本产品造成的一切不良后果，RadioMaster不 承担任何责任。 充电状态和电池电量： 遥控器下方的5个LED灯指示充电状态。当指示灯依次从左向右点亮时，T8 PRO 正在充电。 5个LED指示灯平均指示电池容量的20％。当T8 PRO遥控器电压低 且需要充电时，所有5个电池状态LED会同时闪烁。在进一步使用遥控器之前， 请为遥控器充电。 状态 指示灯 五个指示灯表示0-100%电量，平均每个指示灯表示20%电量 电量 20% 40% 60% 80% 100% 充电 指示灯由1-5循环闪烁，表示正在充电，充电完成后指示灯全部常亮 模型选择及协议选择 T8 PRO附带CC2500单芯片多协议高频模块，拥有并兼容几种不同协议， 要查 看所有兼容协议的最新列表，请访问https://www.multi-module.org 。 请注...
- Page 10 支持的协议： D8 / D16 v1 FCC / D16 v1 LBT / D16 v2 FCC / D16 v2 LBT 发射功率： 最大20dbm 天线增益： 2db 遥控距离： > 1km @ 20dbm 电池： 内置1000mAh 3.7V锂离子电池 充电接口： USB-TypeC充电接口 开源固件： OpenTX T8 PRO专用版本 DIY-Multiprotocol-TX-Module（高频模块） 通道数： 8个通道（取决于接收机） 可扩展配件： 可拆卸128*64单色LCD显示器 摇杆： 高精度电位器摇杆 保修及维修...
- Page 11 Visit our website to learn more https://www.radiomasterrc.com/ Follow us on Facebook https://www.facebook.com/radiomasterrc/ Follow us on Instagram https://www.instagram.com/radiomasterrc/...
