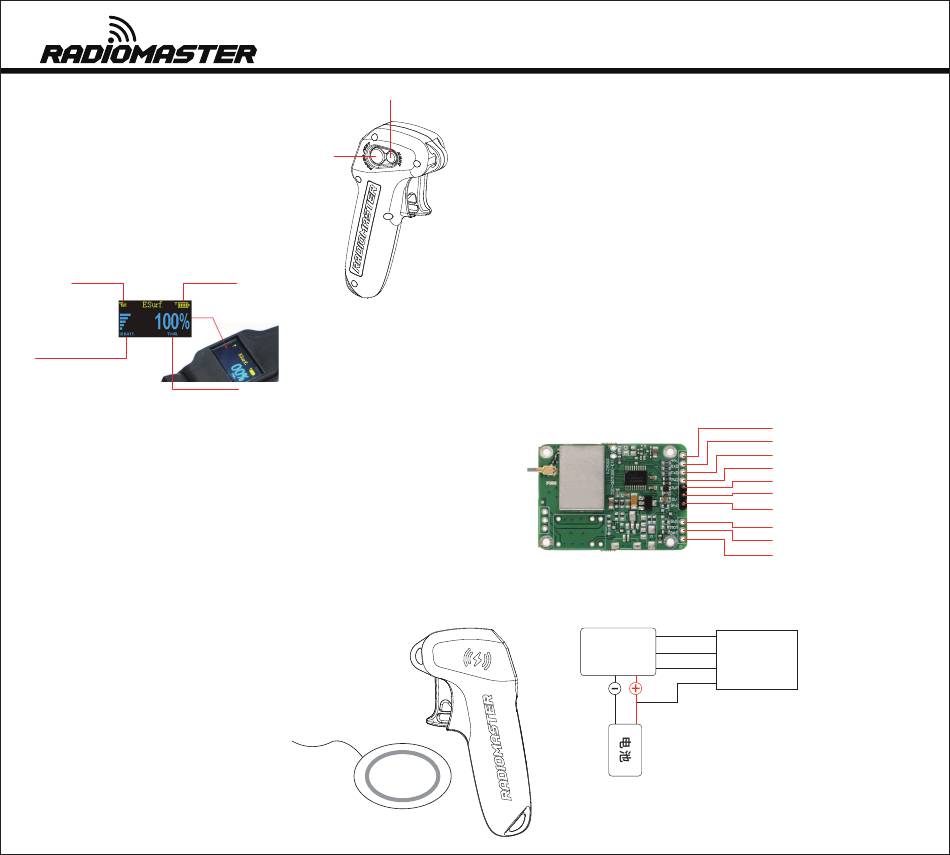

RadioMaster WT100 Quick Start Manual

1.左键开机键，右键menu键；
2.长按左键开关机；
3.按住右键, 再按左键进入菜单；
进入菜单，按左键向下选择，
长按左键确定，按右键退出。
通讯信号 遥控电量
动力电池节数
油门百分比
【菜单】
1.Batt. Type（电池类型）
长按左键进入电池类型选择，进入后按左键选择电池类型，3.2V 或 3.7V
长按左键出现星号锁定类型，按右键退出；
2.Batt. Ser Num(电池串数设置)
长按左键进入电池串数设置，进入后按左键设置数值（1-18），
按右键退出；
3.Pair（配对模式）
长按左键进入配对模式，接收机上电，配对成功后自动退出菜单，
4.Calibration（油门校准）
长按左键进入油门校准模式，扣动油门扳机，显示OK代表校准完成，
校准完成后长按左键退出；
【无线充电】
支持WPC QIV1.2.1协议
遥控器放在无线充电座上，等待3秒左右。
注意：充电时请保持遥控器线圈中心在无线充电座中心位置。
MENU
Power/SET
【技术参数】
型号:WT100手持遥控器
传输频率:2.400GHz-2.480GHz
射频功率:100mW
遥测功率:100mW
无线充电:支持WPC Qi V1.2.1协议
电池:3.7V 420mAh
防水等级:IP68
射频连接器:u.FL
接收天线:2.4GHz线
ESC: PWM和UART / ESC / VESC
接收通道:PWM x2 | UART x1 (TX/RX) |霍尔传感器x1
接收机输入电压:5V
接收机安装孔位尺寸:37 x 27mm
遥控器尺寸：155 X 38.37 X 77.68mm
接收机尺寸：45.27 x 32.34mm
遥控器重量：137克；接收机重量：6.50克(含天线)
*请注意，WT100只能与随附的接收机对频使用
GND
电调
5V
PWM
WT100
HALL 保留IO
RXD 接电调TXD
TXD 接电调RXD
PW2 保留PWM
PWM 接油门
5V 接电源5V
GND 负极
SW1 空
MOT 空
BAT 接电池正极
GND
5V
接收机
PWM
BAT
