DEUTSCH
3
Hinweis:
Vor dem Sägen des Werkstückes
immer Probeschnitt durchführen und
Einstellungen eventuell korrigieren.
4. Werkstück auf den Sägetisch aufle-
gen.
5. Netzstecker einstecken.
6. Säge einschalten.
7. Werkstück in einem Arbeitsgang
durchsägen.
8. Säge ausschalten,
unmittelbar weitergearbeitet wer-
den soll.

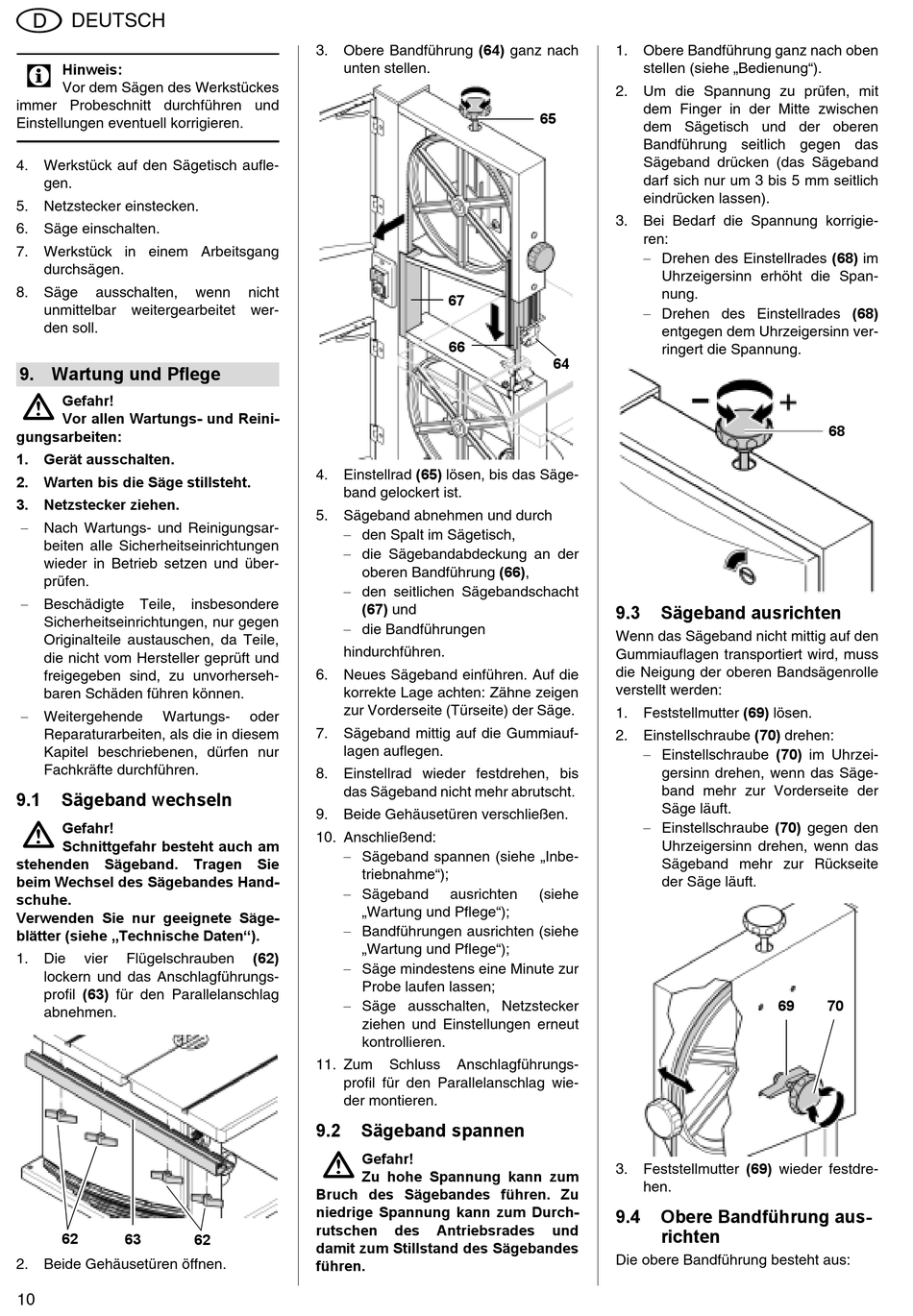

9. Wartung und Pflege

Gefahr!
A
Vor allen Wartungs- und Reini-
gungsarbeiten:
1. Gerät ausschalten.
2. Warten bis die Säge stillsteht.
3. Netzstecker ziehen.
− Nach Wartungs- und Reinigungsar-
beiten alle Sicherheitseinrichtungen
wieder in Betrieb setzen und über-
prüfen.
− Beschädigte
Teile,
Sicherheitseinrichtungen, nur gegen
Originalteile austauschen, da Teile,
die nicht vom Hersteller geprüft und
freigegeben sind, zu unvorherseh-
baren Schäden führen können.
− Weitergehende
Wartungs-
Reparaturarbeiten, als die in diesem
Kapitel beschriebenen, dürfen nur
Fachkräfte durchführen.
9.1 Sägeband wechseln
A Gefahr!
Schnittgefahr besteht auch am
stehenden Sägeband. Tragen Sie
beim Wechsel des Sägebandes Hand-
schuhe.
Verwenden Sie nur geeignete Säge-
blätter (siehe „Technische Daten").
1. Die vier Flügelschrauben
lockern und das Anschlagführungs-
profil (63) für den Parallelanschlag
abnehmen.
62
63
2. Beide Gehäusetüren öffnen.
10
Obere Bandführung (64) ganz nach
3.
unten stellen.
wenn nicht
Einstellrad (65) lösen, bis das Säge-
4.
band gelockert ist.
5. Sägeband abnehmen und durch
− den Spalt im Sägetisch,
− die Sägebandabdeckung an der
oberen Bandführung (66),
− den seitlichen Sägebandschacht
insbesondere
(67) und
− die Bandführungen
hindurchführen.
6. Neues Sägeband einführen. Auf die
korrekte Lage achten: Zähne zeigen
zur Vorderseite (Türseite) der Säge.
oder
7. Sägeband mittig auf die Gummiauf-
lagen auflegen.
8. Einstellrad wieder festdrehen, bis
das Sägeband nicht mehr abrutscht.
9. Beide Gehäusetüren verschließen.
10. Anschließend:
− Sägeband spannen (siehe „Inbe-
triebnahme");
− Sägeband
„Wartung und Pflege");
− Bandführungen ausrichten (siehe
„Wartung und Pflege");
(62)
− Säge mindestens eine Minute zur
Probe laufen lassen;
− Säge ausschalten, Netzstecker
ziehen und Einstellungen erneut
kontrollieren.
11. Zum
profil für den Parallelanschlag wie-
der montieren.
9.2 Sägeband spannen
Gefahr!
A
Zu hohe Spannung kann zum
Bruch des Sägebandes führen. Zu
niedrige Spannung kann zum Durch-
rutschen
62
damit zum Stillstand des Sägebandes
führen.
65
67
66
64
ausrichten (siehe
Schluss Anschlagführungs-
des Antriebsrades und
1. Obere Bandführung ganz nach oben
stellen (siehe „Bedienung").
2. Um die Spannung zu prüfen, mit
dem Finger in der Mitte zwischen
dem Sägetisch und der oberen
Bandführung seitlich gegen das
Sägeband drücken (das Sägeband
darf sich nur um 3 bis 5 mm seitlich
eindrücken lassen).
3. Bei Bedarf die Spannung korrigie-
ren:
− Drehen des Einstellrades (68) im
Uhrzeigersinn erhöht die Span-
nung.
− Drehen des Einstellrades (68)
entgegen dem Uhrzeigersinn ver-
ringert die Spannung.
9.3 Sägeband ausrichten
Wenn das Sägeband nicht mittig auf den
Gummiauflagen transportiert wird, muss
die Neigung der oberen Bandsägenrolle
verstellt werden:
Feststellmutter (69) lösen.
1.
Einstellschraube (70) drehen:
2.
− Einstellschraube (70) im Uhrzei-
gersinn drehen, wenn das Säge-
band mehr zur Vorderseite der
Säge läuft.
− Einstellschraube (70) gegen den
Uhrzeigersinn drehen, wenn das
Sägeband mehr zur Rückseite
der Säge läuft.
69
Feststellmutter (69) wieder festdre-
3.
hen.
9.4 Obere Bandführung aus-
richten
Die obere Bandführung besteht aus:
68
70
