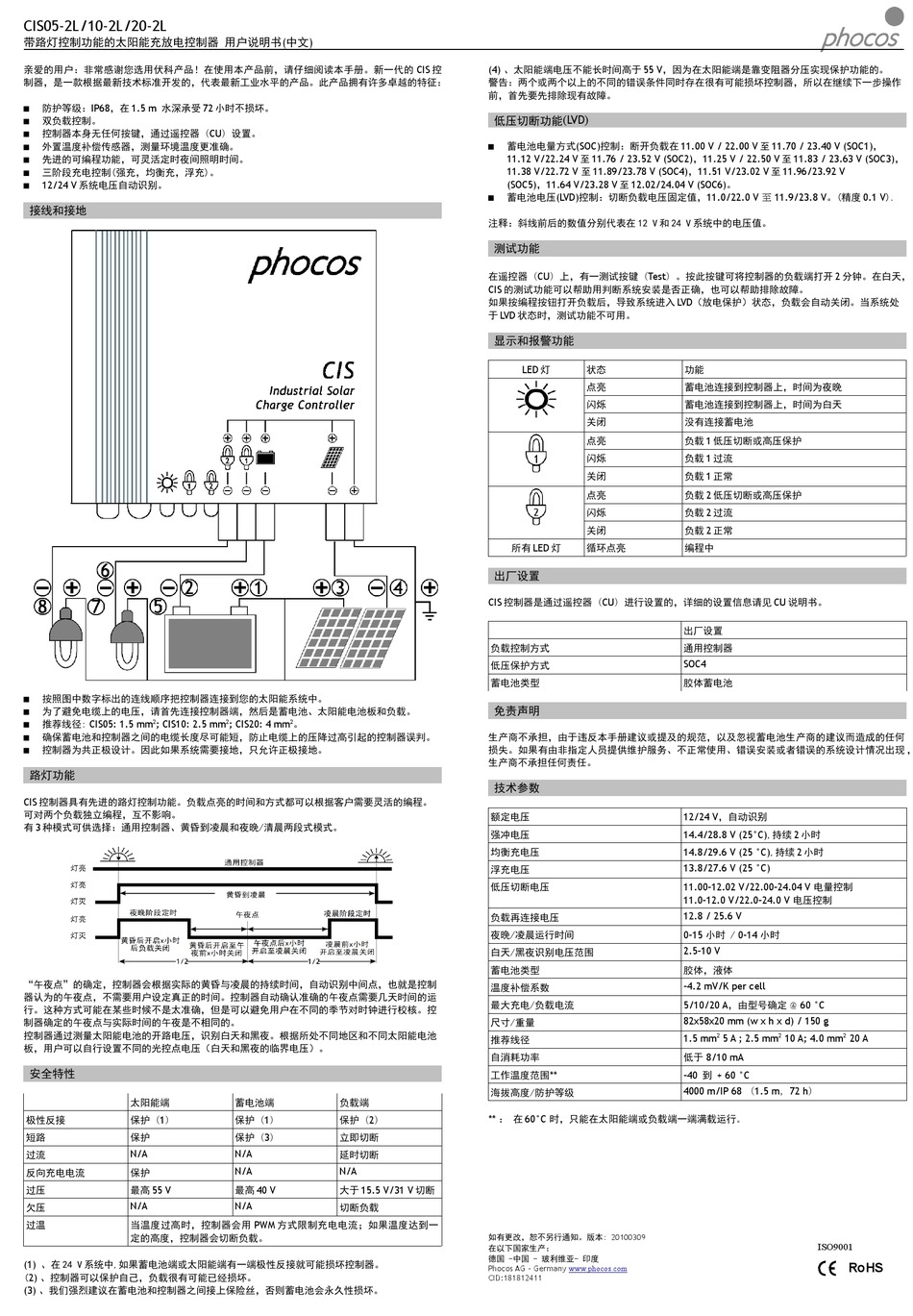

Phocos CIS05-2L User Manual page 2

CIS05-2L/10-2L/20-2L
带路灯控制功能的太阳能充放电控制器 用户说明书(中文)
亲爱的用户：非常感谢您选用伏科产品！在使用本产品前，请仔细阅读本手册。新一代的 CIS 控
制器，是一款根据最新技术标准开发的，代表最新工业水平的产品。此产品拥有许多卓越的特征：
防护等级：IP68，在 1.5 m 水深承受 72 小时不损坏。

 双负载控制。
 控制器本身无任何按键，通过遥控器（CU）设置。
 外置温度补偿传感器，测量环境温度更准确。
 先进的可编程功能，可灵活定时夜间照明时间。
 三阶段充电控制(强充，均衡充，浮充)。
12/24 V 系统电压自动识别。

接线和接地
 按照图中数字标出的连线顺序把控制器连接到您的太阳能系统中。
 为了避免电缆上的电压，请首先连接控制器端，然后是蓄电池、太阳能电池板和负载。
2
推荐线径: CIS05: 1.5 mm ; CIS10: 2.5 mm

 确保蓄电池和控制器之间的电缆长度尽可能短，防止电缆上的压降过高引起的控制器误判。
 控制器为共正极设计。因此如果系统需要接地，只允许正极接地。
路灯功能
CIS 控制器具有先进的路灯控制功能。负载点亮的时间和方式都可以根据客户需要灵活的编程。
可对两个负载独立编程，互不影响。
有 3 种模式可供选择：通用控制器、黄昏到凌晨和夜晚/清晨两段式模式。
"午夜点"的确定，控制器会根据实际的黄昏与凌晨的持续时间，自动识别中间点，也就是控制
器认为的午夜点，不需要用户设定真正的时间。控制器自动确认准确的午夜点需要几天时间的运
行。这种方式可能在某些时候不是太准确，但是可以避免用户在不同的季节对时钟进行校核。控
制器确定的午夜点与实际时间的午夜是不相同的。
控制器通过测量太阳能电池的开路电压，识别白天和黑夜。根据所处不同地区和不同太阳能电池
板，用户可以自行设置不同的光控点电压（白天和黑夜的临界电压）。
安全特性
太阳能端
极性反接 保护（1）
短路 保护
N/A
过流
反向充电电流 保护
最高 55 V
过压
N/A
欠压
当温度过高时，控制器会用 PWM 方式限制充电电流；如果温度达到一
过温
定的高度，控制器会切断负载。
(1) 、在 24 V 系统中,如果蓄电池端或太阳能端有一端极性反接就可能损坏控制器。
(2) 、控制器可以保护自己，负载很有可能已经损坏。
(3) 、我们强烈建议在蓄电池和控制器之间接上保险丝，否则蓄电池会永久性损坏。
2 2
; CIS20: 4 mm 。
蓄电池端 负载端
保护（1） 保护（2）
保护（3） 立即切断
N/A
延时切断
N/A N/A
最高 40 V 大于 15.5 V/31 V 切断
N/A
切断负载
(4) 、太阳能端电压不能长时间高于 55 V，因为在太阳能端是靠变阻器分压实现保护功能的。
警告：两个或两个以上的不同的错误条件同时存在很有可能损坏控制器，所以在继续下一步操作
前，首先要先排除现有故障。
低压切断功能 (LVD)
蓄电池电量方式(SOC)控制：断开负载在 11.00 V / 22.00 V 至 11.70 / 23.40 V (SOC1)，

11.12 V/22.24 V 至 11.76 / 23.52 V (SOC2)，11.25 V / 22.50 V 至 11.83 / 23.63 V (SOC3)，
11.38 V/22.72 V 至 11.89/23.78 V (SOC4)，11.51 V/23.02 V 至 11.96/23.92 V
(SOC5)，11.64 V/23.28 V 至 12.02/24.04 V (SOC6)。
蓄电池电压(LVD)控制：切断负载电压固定值，11.0/22.0 V 至 11.9/23.8 V。(精度 0.1 V).

注释：斜线前后的数值分别代表在 12 V 和 24 V 系统中的电压值。
测试功能
在遥控器（CU）上，有一测试按键（Test）。按此按键可将控制器的负载端打开 2 分钟。在白天，
CIS 的测试功能可以帮助用判断系统安装是否正确，也可以帮助排除故障。
如果按编程按钮打开负载后，导致系统进入 LVD（放电保护）状态，负载会自动关闭。当系统处
于 LVD 状态时，测试功能不可用。
显示和报警功能
LED 灯
状态
点亮
闪烁
关闭
点亮
闪烁
关闭
点亮
闪烁
关闭
所有 LED 灯
循环点亮
出厂设置
CIS 控制器是通过遥控器（CU）进行设置的，详细的设置信息请见 CU 说明书。
负载控制方式
低压保护方式
蓄电池类型
免责声明
生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄电池生产商的建议而造成的任何
损失。如果有由非指定人员提供维护服务、不正常使用、错误安装或者错误的系统设计情况出现 ，
生产商不承担任何责任。
技术参数
额定电压
强冲电压
均衡充电压
浮充电压
低压切断电压
负载再连接电压
夜晚/凌晨运行时间
白天/黑夜识别电压范围
蓄电池类型
温度补偿系数
最大充电/负载电流
尺寸/重量
推荐线径
自消耗功率
工作温度范围**
海拔高度/防护等级
** ： 在 60°C 时，只能在太阳能端或负载端一端满载运行
如有更改，恕不另行通知。版本: 20100309
在以下国家生产：
德国 -中国 - 玻利维亚- 印度
Phocos AG - Germany
www.phocos.com
CID:181812411
功能
蓄电池连接到控制器上，时间为夜晚
蓄电池连接到控制器上，时间为白天
没有连接蓄电池
负载 1 低压切断或高压保护
负载 1 过流
负载 1 正常
负载 2 低压切断或高压保护
负载 2 过流
负载 2 正常
编程中
出厂设置
通用控制器
SOC4
胶体蓄电池
12/24 V，自动识别
14.4/28.8 V (25°C),持续 2 小时
14.8/29.6 V (25 °C),持续 2 小时
13.8/27.6 V (25 °C)
11.00-12.02 V/22.00-24.04 V 电量控制
11.0-12.0 V/22.0-24.0 V 电压控制
12.8 / 25.6 V
0-15 小时 / 0-14 小时
2.5-10 V
胶体，液体
-4.2 mV/K per cell
5/10/20 A，由型号确定 @ 60 °C
82x58x20 mm (w x h x d) / 150 g
1.5 mm 2 5 A ; 2.5 mm 2 10 A; 4.0 mm 2 20 A
低于 8/10 mA
-40 到 + 60 °C
4000 m/IP 68 （1.5 m，72 h）
。
ISO9001
RoHS
