Summary of Contents for Phocos CIS

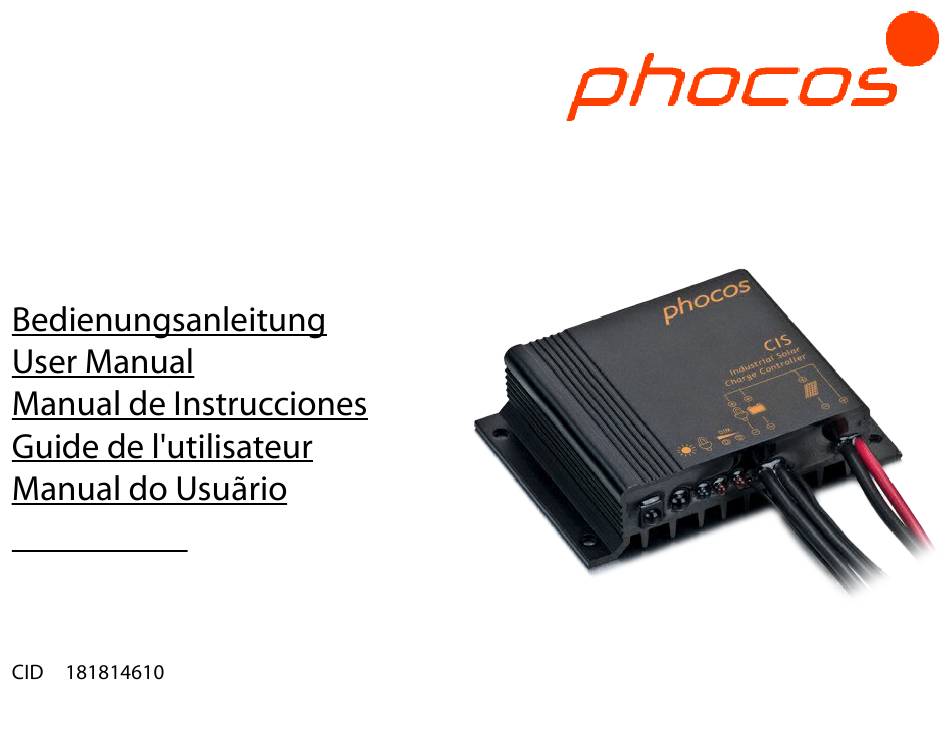

- Page 1 Phocos CIS 用户说明书 ：...
- Page 2 用户说明书...
- Page 3 Phocos CIS 用户说明书 ：...
- Page 4 用户说明书...
- Page 5 ...
- Page 7 ...
- Page 10 ...
- Page 13 ISO9001 RoHS...
- Page 14 ...
- Page 15 To dimming termianl of lamp...
- Page 16 ...
- Page 20 ...
- Page 23 ： ISO9001 RoHS...
- Page 24 ...
- Page 26 ...
- Page 30 ...
- Page 33 ISO9001 RoHS...
- Page 34 ...
- Page 36 ...
- Page 40 ...
- Page 43 ISO9001 RoHS...
- Page 44 ...
- Page 46 ...
- Page 50 ...
- Page 53 ISO9001 RoHS...

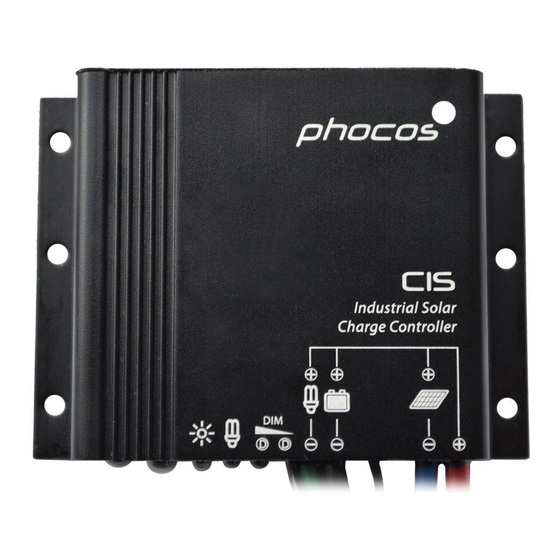

- Page 54 亲爱的用户：非常感谢您选用伏科产品！在使用本产品前，请仔细阅读本手册。新一代的 CIS 控制器，是一款根据最新技术标准开发的，代表最新工业水平的产品。此产品拥有许多 卓越的特征： 防护等级：IP68，在 1.5 m 水深承受 72 小时不损坏。 输出功率在 0……100%可调。 控制器本身无任何按键，通过遥控器（CU）设置。 外置温度补偿传感器，测量环境温度更准确。 先进的可编程功能，可灵活定时夜间照明时间。 三阶段充电控制(强充，均衡充，浮充)。 12/24 V 系统电压自动识别。 接线和接地...
- Page 55 到负载功率调节接口...
- Page 56 按照图中数字标出的连线顺序把控制器连接到您的太阳能系统中。 为了避免电缆上的电压，请首先连接控制器端，然后是蓄电池、太阳能电池板和负载。 推荐线径: CIS05: 1.5 mm ; CIS10: 2.5 mm ; CIS20: 4 mm 。 确保蓄电池和控制器之间的电缆长度尽可能短，防止电缆上的压降过高引起的控制器误 判。 控制器为共正极设计。因此如果系统需要接地，只允许正极接地。 显示和报警功能 LED 灯 状态 功能 点亮 蓄电池连接到控制器上，时间为夜晚 闪烁 蓄电池连接到控制器上，时间为白天 关闭 没有连接蓄电池 点亮 负载低压切断或高压保护 闪烁 负载过流 关闭 负载正常 点亮...
- Page 57 路灯功能 CIS 控制器具有先进的路灯控制功能。负载点亮时间和方式都可以根据客户需要灵活的编程。 有 3 种模式可供选择： 通用控制器、黄昏到清晨和夜晚/清晨两段式模式。 “午夜点”的确定，控制器会根据实际的黄昏与清晨的持续时间，自动识别中间点，也就 是控制器认为的午夜点，不需要用户设定真正的时间。控制器自动确认准确的午夜点需要 几天时间的运行。这种方式可能在某些时候不是太准确，但是可以避免用户在不同的季节 对时钟进行校核。控制器确定的午夜点与实际时间的午夜是不相同的。 控制器通过测量太阳能电池的开路电压，识别白天和黑夜。根据所处不同地区和不同太阳 能电池板，用户可以自行设置不同的光控点电压（白天和黑夜的临界电压）。...
- Page 58 测试功能 在遥控器（CU）上，有一测试按键（Test）。按此按键可将控制器的负载端打开 2 分钟。 在白天，CIS 的测试功能可以帮助用判断系统安装是否正确，也可以帮助排除故障。 如果按编程按钮打开负载后，导致系统进入 LVD（放电保护）状态，负载会自动关闭。当 系统处于 LVD 状态时，测试功能不可用。 安全特性 太阳能端 蓄电池端 负载端 极性反接 保护（1） 保护（1） 保护（2） 短路 保护 保护（3） 立即切断 过流 延时切断 反向充电电流 保护 最高 55 V 最高 40 V 大于 15.5 V/31 V 切断 过压 欠压...
- Page 59 (1) 、在 24 V 系统中,如果蓄电池端或太阳能端有一端极性反接就可能损坏控制器。 (2) 、控制器可以保护自己，负载很有可能已经损坏。 (3) 、我们强烈建议在蓄电池和控制器之间接上保险丝，否则蓄电池会永久性损坏。 (4) 、太阳能端是靠变阻器分压实现保护功能的,因此太阳能端电压不能长时间高于 55 V。 警告：两个或两个以上的不同的错误条件同时存在很有可能损坏控制器，所以在继续下一 步操作前，首先要先排除现有故障。 低压切断功能 (LVD) 蓄电池电量方式(SOC)控制：断开负载在 11.00/22.00 V 至 11.70/23.40 V(SOC1)，11.12/22.24 V 至 11.76/23.52 V(SOC2)， 11.25/22.50 V 至 11.83/23.63 V(SOC3)，11.38/22.72 V 至 11.89/23.78 V (SOC4)， 11.51/23.02 V 至 11.96/23.92 V (SOC5)，11.64/23.28 V 至 12.02/24.04 V (SOC6)。 ...
- Page 60 出厂设置 CIS 控制器是通过遥控器（CU）进行设置的，详细的设置信息请见 CU 说明书。 出厂设置 负载控制方式 通用控制器 SOC4 低压保护方式 蓄电池类型 胶体蓄电池 50 %额定功率 输出功率 免责声明 生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄电池生产商的建议而造成 的任何损失。如果有由非指定人员提供维护服务、不正常使用、错误安装或者错误的系统 设计情况出现，生产商不承担任何责任。...
- Page 61 技术参数 12/24 V，自动识别 额定电压 14.4/28.8 V (25°C),持续 2 小时 强冲电压 14.8/29.6 V (25 °C),持续 2 小时 均衡充电压 13.8/27.6 V (25 °C) 浮充电压 11.00-12.02 V/22.00-24.04 V 电量控制 低压切断电压 11.0-12.0 V/22.0-24.0 V 电压控制 12.8 / 25.6 V 负载再连接电压 0-15 小时 / 0-14 小时 夜晚/凌晨运行时间...
- Page 62 1.5 mm 5 A ; 2.5 mm 10 A; 4.0 mm 20 A 推荐线径 低于 8/10 mA 自消耗功率 -40 到 + 60 °C 工作温度范围** 4000 m/IP 68 （1.5 m，72 h） 海拔高度/防护等级 **：在 60°C 时，只能在太阳能端或负载端一端满载运行。 如有更改，恕不另行通知。版本: 20101109 ISO9001 在以下国家生产： 德国 -中国 - 玻利维亚- 印度 RoHS...
