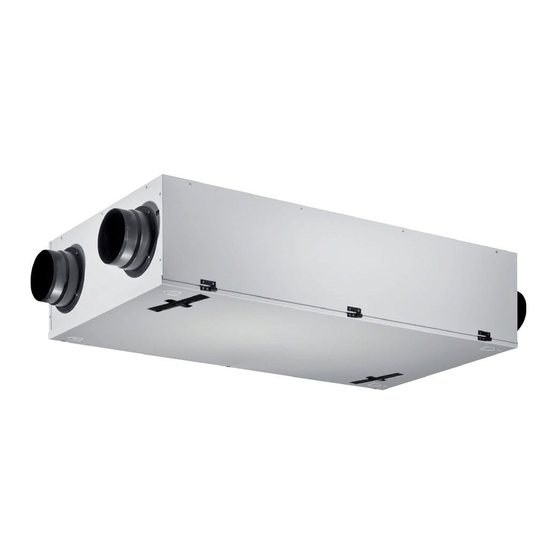

Brink Renovent Sky 150 Manual

Connection postheater or extra preheater
Hide thumbs Also See for Renovent Sky 150:

Advertisement

Quick Links

Download this manual
1
1.1

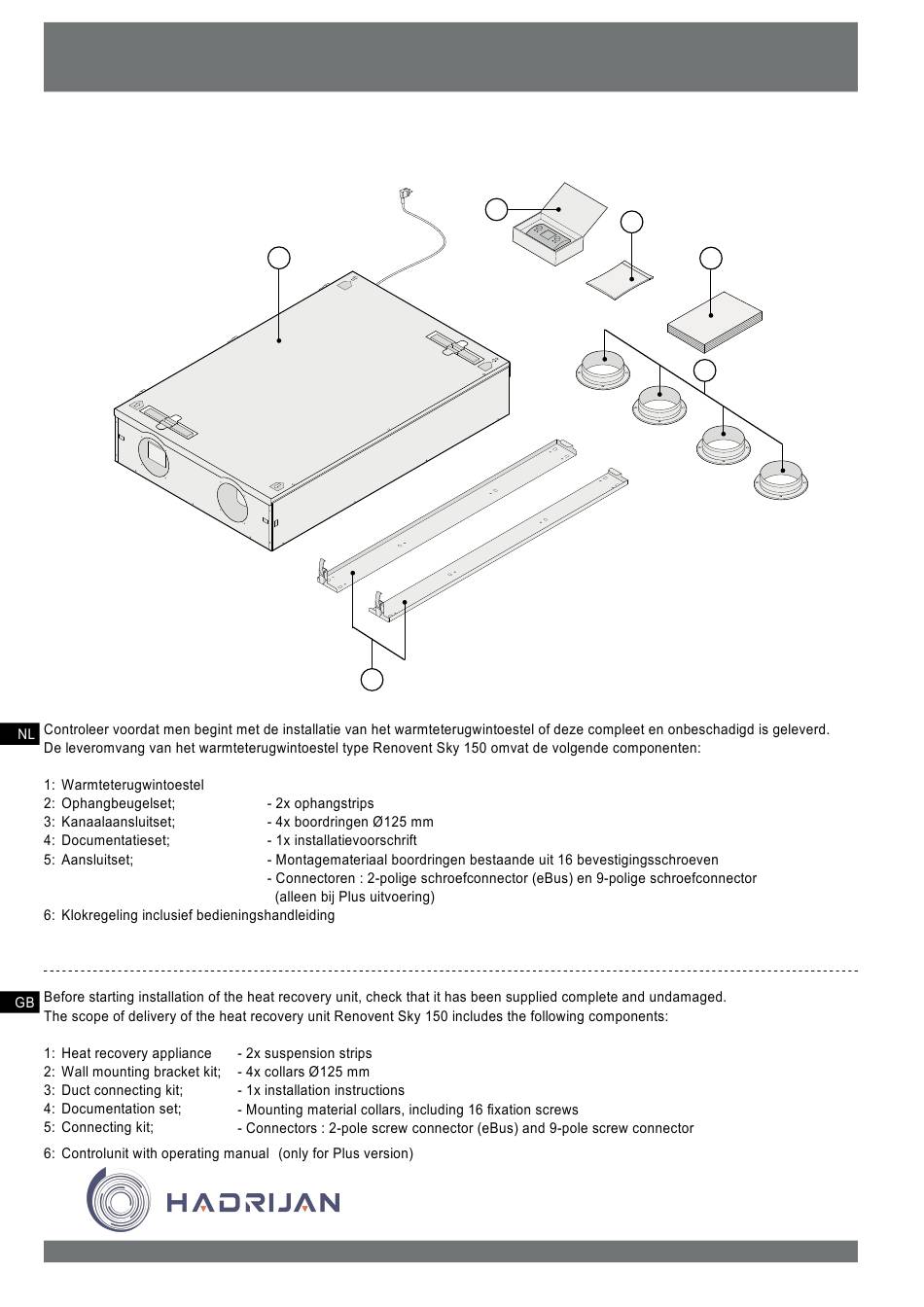

Leveromvang/ Scope of delivery/ Lieferumfang
Contenu de la livraison/ Composizione della fornitura/ Zakres dostawy
2
1
2
!
Uvoznik za Srbiju:
"Hadrijan" d.o.o. Antifašističke
borbe 15/lokal 25 Novi Beograd
Renovent Sky 150 Rev D
Levering/ Delivery/ Lieferung
Livraison/ Fornitura/ Dostawa
6
5
!
Tel: 011 260 5459
E: office@ventilacija.rs
www.ventilacija.rs
4
3
