- Page 1 KILEWS KILEWS JAPAN CO., LTD. KTM - CSH □ 数字扭力计操作手册 DIGITAL TORQUE METER INSTRUCTION MANUAL OSH-Q04...
- Page 2 ® KILEWS Digital Torque Meter 操作前请阅读全部说明 一. 安全警告 !! 1. 工作场所要保持干净。 ◎ 杂乱的工作区域及台面容易造成伤害。 2. 注意工作场所的环境。 ◎ 勿将扭力计置放于雨中或潮湿处。 ◎ 请在正常室温下(约 24℃)使用扭力计。 ◎ 工作场所应照明良好。 ◎ 勿于有易燃液体或气体之处所使用扭力计。 3. 勿让孩童接近。 ◎ 除操作人员以外应避免他人靠近工作场所。 4. 穿着适宜。 ◎ 勿穿着太宽松的衣物或珠宝，以免操作工具时勾扯拉到。 5. 谨慎操作。 ◎ 操作扭力计时应小心使用，注意操作方式及工作场所安全。 6. 稳固的固定机身主体。 ◎ 当测量较大扭力时应使用夹子或虎头钳等工具来固定起子，如此会比较安全，同时可用双手操作起子。...
- Page 3 ® KILEWS Digital Torque Meter 15. 不可猛烈拉扯电线。 。 ◎ 不可搬运悬挂着电线的仪器，也不要拉扯电线来拔开插头 ◎ 不可将电线放在高温、油腻和有锐利边缘的物品旁。 。 16. 检查有无因零件损坏所造成的功能损失 ◎ 在进一步使用仪器前，仔细检查有无损坏、能否正常运作。 ◎ 检查任何有可能会影响运作的零件是否正常。 17. 请由专业的人员来修理仪器。 ◎ 勿改装此产品。 ◎ 应在购买的经销商处维修产品，若由非专业人员修理此产品，有可能会无法正常运作，甚至引起意外或伤 害。 18. 请使用专用的配件或附件。 ◎ 勿使用本操作手册指示以外的配件或附件。 19. 不使用时请小心储放。 ◎ 扭力计应储放在干燥且儿童无法接触之处、或是安全的地方。在运送时可利用此产品原有的包装盒。...

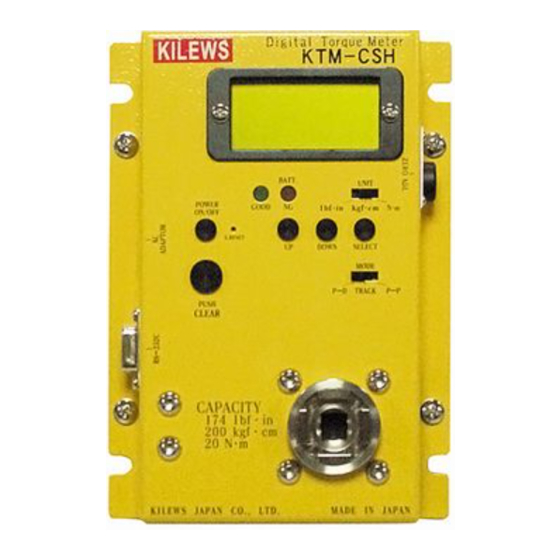

- Page 4 ® KILEWS Digital Torque Meter 外观 二. ①Torque Display Part 液晶显示器 ⑨UP Switch 上选键 ②NG/LOBAT (low battery) lamp NG/LOBAT 显示灯 ⑩DOWN Switch 下选键 ③ＧＯＯＤLamp GOOD 显示灯 ⑪Torque detection part 测试底座 ④ON/OFF Key 电源开关 ⑫ 测量模式选择开关 Measurement Mode change switch ⑤AC/DC Adaptor Terminal 充电孔...
- Page 5 ® KILEWS Digital Torque Meter 规格 三. 型 号 KTM-CSH 30 ~ 174 Lbf.in 测 量 范 围 30 ~ 200 Kgf.cm 3 ~ 20 N.m 200 ~ 1000 数字显示为±0.5% 正 确 度 15 ~ 199 数字显示为±1% 显 示 器...
- Page 6 ® KILEWS Digital Torque Meter 五. 准备与测量方法 5.1 稳定机身 使用螺钉等固定机身。 5.2 测量单位的设定 测量扭力的单位由单位转换开关设定，当要改变单位时，需进行归零调整。 5.3 测量模式的设定 测量模式由模式转换开关设定。当改变单位时。需进行归零调整。 5.4 电源的开关 打开电源开关（ON/OFF） 如果 LOBAT/NG 等亮起，请立即充电。 当关闭电源时，请按下 ON/OFF 按钮约 1 秒，仪器自动会关机。 归零调整 1. 将模式开关设为 TRACK 2. 左右调整归零调整开关，将显示器值设定为零【0.0】 3. 测量模式开关设定为使用时的模式【PD-TR-PP】 ※如果 10 分钟之内没有完成按键动作，电源将自动关机。 5.5 功能键设定...
- Page 7 ® KILEWS Digital Torque Meter 5.6 测量方法 1） 请使用螺钉等固定机身。 2） 请按下 ON/OFF 键并打开电源。当电量不足时，LOBAT/NG 灯会闪烁，此时请用原厂充电器充电。 3） 设定各个功能的数值。 4） 归零调整。当显示器的值大于零，请进行归零调整。 5） 在工具扭力测试部分进行测量。当工具有负荷扭力时开始测量。 6） 检查工具的操作正常完成，测量的扭力值显示并读取，测量结束。 7） 测量结束后，按下 CLEAR 键，显示器清零。若设定自动清零功能，在设定时间之后，数值将自动清零。 （测量值会被存储在内部存储器内，同时数据会输出至 RS232C 输出连接器。此功能只在 PD-PP 被执行） 8） 继续工作，从 5 开始重复。 如果要结束工作，请按下 ON/OFF 键 1 秒，关闭电源。 （如果维持一个状态不动，10 分钟后电源被关闭）...
- Page 8 ® KILEWS Digital Torque Meter 八. 服务保证 本产品在购买后一年内若有因生产或运送过程瑕疵而产生的故障情况，本公司无条件提供修理服务；但下情况 则被排除在外: ◎ 不当使用、修理或重组仪器而导致故障者。 ◎ 在购买后因摔落等事故而导致故障者。 ◎ 因天然灾害、污染和不正常的电压所导致的故障。 九. 校正服务 本产品于出厂前皆已做过可靠且符合国际标准的准确度校正，但为维持扭力计的精确度，应将扭力计做定期的 校验。本公司另提供专业并符合标准的调修服务，唯保证期间外的校验服务得另收费用。 如有任何疑問 請與當地代理商聯繫 !
- Page 9 ® KILEWS Digital Torque Meter Operation Menul for Digital Torque Meter Model: KTM-CSH 1.Caution for safety 1. Keep work area always clean. Cluttered areas and benches may invite injuries. 2. Consider work area environment. Do not use torque meter in the rain or in the damp or wet place.
- Page 10 ® KILEWS Digital Torque Meter 17. Have the product repaired by the specialized dealer. Do not modify this product. Repair should be made always by the dealer where you purchased the product. If repaired by any person with no knowledge or skills of repair, it may not only show the full performance but also may cause any accident or injury.
- Page 11 ® KILEWS Digital Torque Meter 2. Designations and dimensions of the components ①Torque Display Part ⑨UP Switch ②NG/LOBAT (low battery) lamp ⑩DOWN Switch ③ＧＯＯＤLamp ⑪Torque detection part ④ON/OFF Key ⑫Measurement Mode change switch ⑤AC/DC Adaptor Terminal ⑬SELECT Key ⑥CLEAR Key ⑭Measurement Unit change switch...
- Page 12 ® KILEWS Digital Torque Meter 3. Specification Model name KTM-CSH Measuring range 30～174 lbf・in 30～200 kgf・cm 3～20 N･m ( at the time of Track) Accuracy ±0.5% (or less 499±3digit) display 4 figures digital display of LCD The measurement direction CW-CCW (right and left)
- Page 13 ® KILEWS Digital Torque Meter 5. Preparation and the method of measurement 5.1 Stabilize the body Please use a bolt etc. and fix a body firmly. 5.2 Setup in Measurement Unit The unit of the torque to measure is set up with a measurement unit change switch.
- Page 14 ® KILEWS Digital Torque Meter 2) Setup of a Minimum Value SELECT key is pressed again. Displays. A minimum value is displayed after that. The minimum value of torque measurement is set up by the UP-DOWN Switch. If a maximum value < minimum value is set up, a yes-no decision will not be carried out.
- Page 15 ® KILEWS Digital Torque Meter 7) After a measurement end, if CLEAR key is pressed, a display will be cleared by zero. If the auto clearance is set up by functional setup, a zero clearance will be automatically carried out after setting time.
- Page 16 ® KILEWS Digital Torque Meter 3) SELECT key is pressed again, it will be displayed as and data will be outputted. After an output finishes, it returns to a measurement state. 4) Press the CLEAR key for 1 second to stop during an output.
- Page 17 ® KILEWS Digital Torque Meter △ Cautions: An interface cable is used for connection of a computer. Please prepare a cable according to a computer. Please ask our company a cable. 8. about a system and a power supply 8.1 System Reset Operation Even if it charges after a nickel-cadmium battery carries out full electric discharge (when not using it for a long period of time), and it switches on a power supply, CPU in equipment may not start.
- Page 18 ® KILEWS Digital Torque Meter 9.2 Guarantee Although manufactured under sufficient quality control, if the fault which originates in manufacture, transportation, etc. of our company within one year after a purchase should occur, I will fix this machine gratuitously. In the following case, it becomes a charge within the term of a guarantee.
- Page 19 ® KILEWS Digital Torque Meter 杉﨑計器株式会社 如有疑问请与经销商联系...
