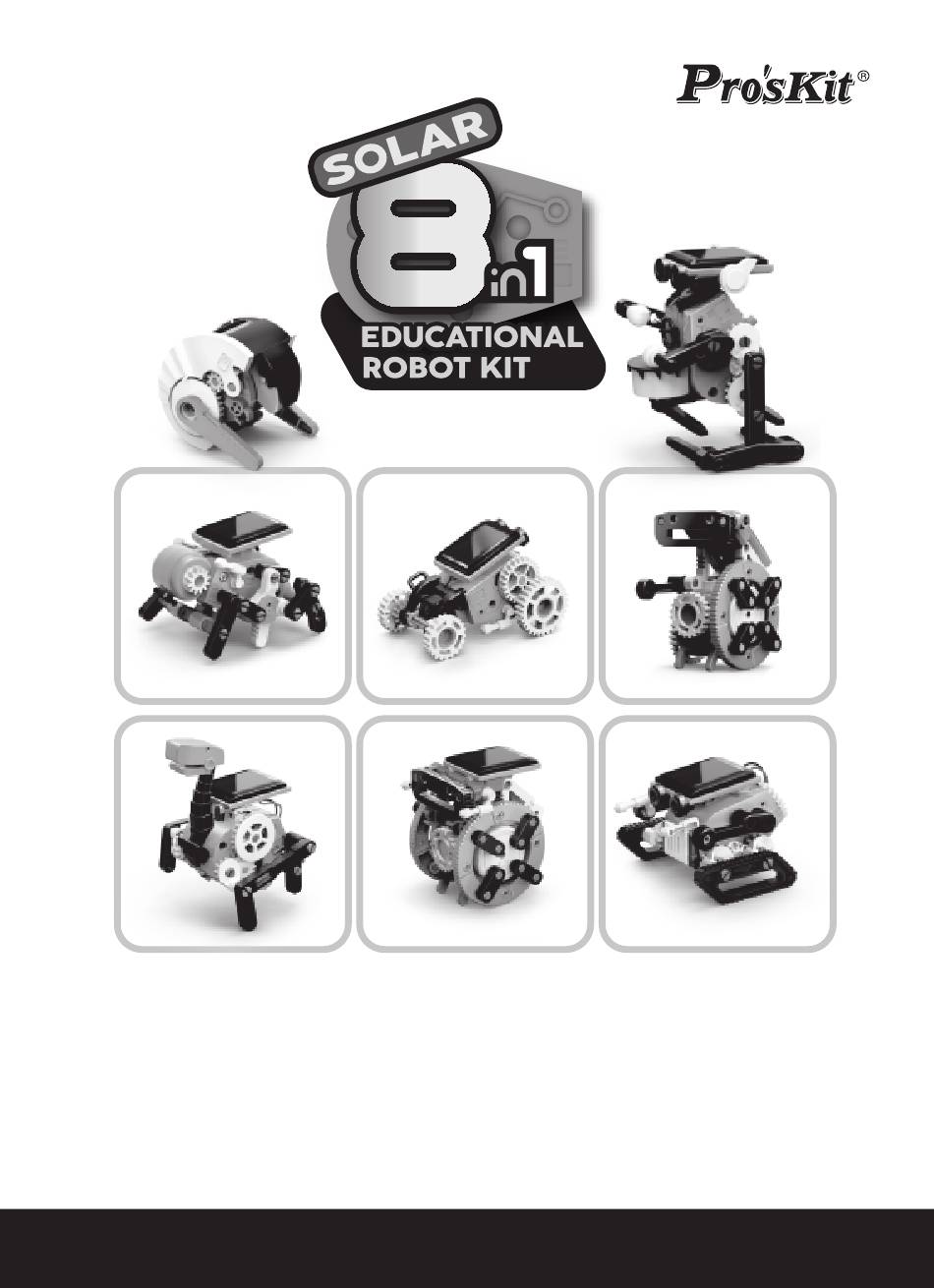

  • Page 1 GE-619 淘氣小8 Manual Assembly Instruction & 組裝說明手冊...

  • Page 3: Table Of Contents

    目 錄 Contents ..............產品介紹 Product Introduction ............... 自備工具 Tools You May Need ............. 零件清單 Mechanical Parts List ..............塑膠模型零件 Plastic Parts ............ 組裝前須知 Read It Before Assembly 齒輪箱組裝 Gear Box Module ............. Solar Panel Assembly 太陽能板組裝 ............Gear Box Assembly 齒輪箱組裝...

  • Page 4: 產品介紹 Product Introduction

    淘氣小8 八變太陽能機器人 Solar 8 in 1- Educational Robot Kit 產品介紹 Product Introduction 07. Bug 淘氣小8一機兼具各種有趣的造型，從賽車到動物到鼓手，樣樣精彩。每種變化的難度都不高，初學者也可以輕鬆上手。孩子們能 迅速的沉浸在組裝的樂趣中，並且從中獲得成長知識的成就感。多變的造型可啟發孩子無限的創造力，發揮想像創造屬於自己的 變化。淘氣小8的每款變化造型都是參考與模仿真實動作，包括動物、汽車、打鼓…等，仿真卻又可愛的動作，搭配機械結構， 能充分引發孩子的興趣。太陽能發電是未來備受矚目的替代能源之一，淘氣小八的太陽能動力來源剛好可以給孩子一個正確的環 保節能觀念，成功的寓教育於娛樂之中。 The kit includes a variety of interesting designs, ranging from cars to animals to a drummer. Each form could be finished quickly by young aged users.

  • Page 5: 塑膠模型零件 Plastic Parts

    塑膠模型零件 Plastic Parts 請依照組裝步驟將所需的零件剪下，事先全數剪下會在組裝時造成混淆. Cut the plastic parts when they are required.Do not cut them in advance. (Orange) (Black) (White) 橘色 黑色 白色 MADE IN TAIWAN 12 12 11 12 19 20 26 27 24 25 MADE IN TAIWAN MADE IN TAIWAN 灰色...
  • Page 6 小技巧提醒: 塑膠模型零件拆卸 Tips: Plastic parts Disassembly 1.如何使用A28輔助工具 How to use A28 - assistance tool 推 PUSH 拉 拉 PULL PULL 2.平行向上拉起分離配件 Pull and release the parts 拉 拉 PULL PULL 拉 正確 錯誤 PULL Correct Incorrect...

  • Page 7: 太陽能板組裝 Solar Panel Assembly

    共用齒輪箱模組 Gear Box Module 太陽能板組裝 Solar Panel Assembly 正確 Correct 錯誤 Incorrect P8x2 拉 PULL Solar Panel 太陽能板...

  • Page 8: 齒輪箱組裝 Gear Box Assembly

    齒輪箱組裝 Gear Box Assembly 紅色 (Red) 正確 Correct 綠色 錯誤 (Green) Incorrect 紅色 (Red) 橘色 (Orange) 橘色 綠色 (Orange) (Green) 正確 錯誤 Correct Incorrect...

  • Page 9: Gear Box Module Testing

    太陽能齒輪箱測試 Gear Box Module Testing 陽光 正確 Correct 錯誤 Incorrect 50W以上鹵素光源 50w & up halogen 如果齒輪箱無法正常運作，請回到第四頁 重新組裝一次 If gearbox doesn’t work, refer back to page4 for re-assembly. 模組A & B組裝 Module A & B Assembly (增加說明: 請注意！模組A & B非通用組件，可依想組合的造型再進行組裝) 請注意組裝時凹槽面朝下 Please make sure the groove side faces down.

  • Page 10: 賽車小一 Racer

    01.賽車小一 Racer D15x2 1 : 1 齒輪箱模組 Gear Box Module A26x2 A27x2 B6x2 Plastic Part A Orange 模型板A 橘色 Plastic Part B Black 模型板B 黑色 Plastic Part C White 模型板C 白色 Plastic Part D Grey 模型板D 灰色 C16x2 C19x2 組裝前請將毛邊修平 Cut off the burrs before assembly.
  • Page 11 1 : 1 1 : 1 正確 錯誤 Correct Incorrect 正確 錯誤 Correct Incorrect 1 : 1 1 : 1 1 : 1 1 : 1 正確 Correct 錯誤 Incorrect...
  • Page 12 完成，放在陽光下即可自動奔跑 Unnecessary to Disassemble 無須拆解 Running 拆卸技巧 Disassemble Tips 前後轉動拔出 Rotate to pull out 拆卸技巧: 使用輔助工具A28去拆卸D15 Disassemble Tips: Use A28 tool to disassemble D15.

  • Page 13: 犰狳小二 Armadillo

    02.犰狳小二 Armadillo D6x2 D15x2 齒輪箱模組 Gear Box Module 1 : 1 Plastic Part A Orange 模型板A 橘色 Plastic Part B Black 模型板B 黑色 Plastic Part C White 模型板C 白色 Grey Plastic Part D 模型板D 灰色 C18x2 C25x2 齒輪箱模組 Gear Box Module 1 : 1...
  • Page 14 正確 錯誤 Correct Incorrect...
  • Page 15 1 : 1 請注意: A24 & A25須依循同角度組裝 ★ A24 and A25 are at the same angle for both right and left. Left View Right View 左視圖 右視圖 Cover D4 with A24 Cover D3 with A25 用A24蓋住D4 用A25蓋住D3...
  • Page 16 完成，放在陽光下即可自動奔跑 Running 太陽能板請面向陽光 Solar panel please put toward the sun. Unnecessary to Disassemble 無須拆解 How it runs 犰狳小二滾動方式 拆卸技巧: 使用輔助工具A28去拆卸D6、D15 Disassemble Tips Use A28 tool to disassemble D6、D15.

  • Page 17: 雷龍小三 Dino

    03.雷龍小三 Dino D15x10 1 : 1 齒輪箱模組 Gear Box Module Plastic Part A 模型板A Orange 橘色 Plastic Part B 模型板B B24x2 C19x2 C21x2 C24x2 Black 黑色 Plastic Part C 模型板C White 白色 Plastic Part D 模型板D Grey 灰色 Module B 模組B Module B 模組B...
  • Page 18 1 : 1 1 : 1 正確 Correct 錯誤 Incorrect 組裝前請將毛邊修平 Cut off the burrs before assembly. 毛邊 burr 毛邊 burr 1 : 1 1 : 1...
  • Page 20 正確 錯誤 Correct Incorrect 無須拆解 請將尾巴往上轉 完成，放在陽光下即可自動奔跑 Running Rotate the tail up. Unnecessary to Disassemble 拆卸技巧: 使用輔助工具A28去拆卸D15 Disassemble Tips: Use A28 tool to disassemble D15.

  • Page 21: 衝刺小四 Speedy

    04.衝刺小四 Speedy D6x18 齒輪箱模組 Gear Box Module 1 : 1 A18x8 B7x2 B9x8 1 : 1 1 : 1 Plastic Part A Orange 模型板A 橘色 Plastic Part B Black 模型板B 黑色 Plastic Part C White 模型板C 白色 模組A Grey Plastic Part D 模型板D D8x2 灰色...
  • Page 22 1 : 1 齒輪箱模組 Gear Box Module...
  • Page 23 1 : 1 1 : 1 1 : 1...
  • Page 24 1 : 1 完成，放在陽光下即可自動奔跑 Running 拆卸技巧: 使用輔助工具A28去拆卸D6 Disassemble Tips: Use A28 tool to disassemble D6.

  • Page 25: 滾輪小五 Wheel-Bot

    05.滾輪小五 Wheel-Bot D6x9 1 : 1 齒輪箱模組 Gear Box Module A18x4 B9x4 1 : 1 Plastic Part A Orange 模型板A 橘色 Plastic Part B Black 模型板B 黑色 Plastic Part C White 模型板C 白色 模組A Plastic Part D Grey 模型板D 灰色 D8x2 Module A Module A...
  • Page 26 齒輪箱模組 Gear Box Module 1 : 1...
  • Page 27 D6x2 1 : 1 1 : 1 組裝前請將毛邊修平 Cut off the burrs before assembly. 毛邊 burr 毛邊 burr 1 : 1...
  • Page 28 組裝前請將毛邊修平 Cut off the burrs before assembly. 毛邊 burr 毛邊 burr 1 : 1 錯誤 錯誤 正確 Incorrect Incorrect Correct 1 : 1...
  • Page 29 Correct 正確 Correct 錯誤 Incorrect 完成，放在陽光下即可自動奔跑 Running Adjustable 太陽能板角度可調整 拆卸技巧: 使用輔助工具A28去拆卸D6、D15 Disassemble Tips: Use A28 tool to disassemble D6、D15.

  • Page 30: 坦克小六 Tank

    06.坦克小六 Tank D2x2 D6x4 D15x6 1 : 1 齒輪箱模組 Gear Box Module B6x2 B8x2 Plastic Part A Orange 模型板A 橘色 Plastic Part B Black 模型板B 黑色 Plastic Part C White 模型板C 白色 Grey Plastic Part D 模型板D 灰色 C25x2 C26x4 齒輪箱模組...
  • Page 31 錯誤 正確 Incorrect Correct 正確 錯誤 Correct Incorrect 1 : 1 請將C26▲朝向上方 C26 has a ▲ indication 正確 錯誤 錯誤 Correct Incorrect Incorrect...
  • Page 32 正確 Correct 錯誤 錯誤 Incorrect Incorrect Bottom View 底視圖 正確 Correct 錯誤 Incorrect...
  • Page 33 完成，放在陽光下即可自動奔跑 Running 1 : 1 Disassemble tips 拆卸技巧 推 PUSH 嘗試用另外一種造型的履帶吧! Try this alternative continuous track! 無須拆解 Unnecessary to Disassemble 拆卸技巧: 使用輔助工具A28去拆卸 C7、C9、D2、D6、D15 Disassemble Tips :Use A28 tool to disassemble C7、C9、D2、D6、D15.

  • Page 34: 爬蟲小七 Bug

    07.爬蟲小七 Bug D15x12 D1x4 齒輪箱模組 Gear Box Module 1 : 1 B7x2 B9x4 B24xX2 C1x2 C4x2 1 : 1 1 : 1 Plastic Part A Orange 模型板A 橘色 Plastic Part B Black 模型板B 黑色 Plastic Part C White 模型板C 白色 模組A 模組B Grey...
  • Page 35 Module A 模組A Side View 側視圖 正確 錯誤 Correct Incorrect 1 : 1 1 : 1...
  • Page 36 正確 錯誤 正確 錯誤 Correct Incorrect Correct Incorrect 1 : 1...
  • Page 37 1 : 1 1 : 1 1 : 1 正確 錯誤 正確 錯誤 Correct Incorrect Correct Incorrect...
  • Page 38 正確 Correct 錯誤 Incorrect Top View 俯視圖 1 : 1 完成，放在陽光下即可自動奔跑 無須拆解 Running Unnecessary to Disassemble 拆卸技巧: 使用輔助工具A28去拆卸D1、D15 Disassemble Tips: Use A28 tool to disassemble D1、D15.

  • Page 39: 鼓手小八 Drummer

    08.鼓手小八 Drummer D15x8 D2x2 1 : 1 齒輪箱模組 Gear Box Module B5x2 B6x2 B13X4 Plastic Part A Orange 模型板A 橘色 Plastic Part B Black 模型板B 黑色 Plastic Part C White 模型板C 白色 Grey Plastic Part D 模型板D 灰色 C22x2 C25x2 C26x4 齒輪箱模組...
  • Page 40 正確 錯誤 Correct Incorrect 1 : 1 正確 錯誤 正確 錯誤 Correct Incorrect Correct Incorrect...
  • Page 41 正確 錯誤 正確 錯誤 Correct Incorrect Correct Incorrect...
  • Page 42 Rear View 背視圖 錯誤 正確 Incorrect Correct...
  • Page 43 B6x2...
  • Page 44 無須拆解 Unnecessary Disassemble Rotate the head up 請將頭抬起 拆卸技巧: 使用輔助工具A28去拆卸D2、D15 Disassemble Tips: Use A28 tool to disassemble D2、D15. It's time to have some FUN ! 是時候來玩樂一下了 晴天 室內 陰天 50W & UP 50W & UP 電力飽滿 鹵素燈 鹵素燈 電力充足 電力不足 1.
  • Page 46 警告及注意事項 內含小零件, 請勿讓三歲以下孩童使用, 避免誤食危險。 不可對著人臉和眼部衝撞, 避免造成意外傷害。...
  • Page 48 淘氣小8 寶工實業股份有限公司 PROKIT’S INDUSTRIES CO., LTD 新 北 市 新 店 區 民 權 路 1 3 0 巷 7 號 5 樓 5F,No.7,Lane 130,Ming-Chung Rd., Hsin-Tien Dist, New Taipei City, Taiwan,R.O.C Post code:23141 服務專線Tel:+886 2 2218 3233 #327 傳真Fax:+886 2 2218 2722 E-mail:science@mail.prokits.com.tw https://science.prokits.com.tw https://shop.prokits.com.tw...
