ООО «МГК «Световые Технологии»

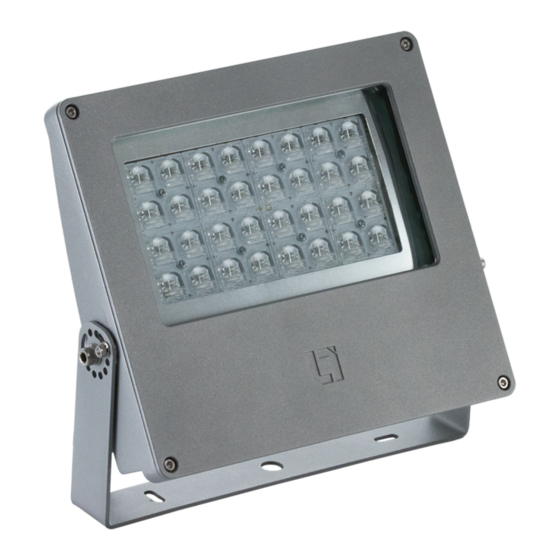

Прожекторы заливающего света LEADER LED
ПАСПОРТ
1. Назначение
1.1. Прожектор (далее светильник) на полупроводниковых источниках света (светодиодах) предназначен для освещения открытых пространств, производственных, складских,
спортивных помещений, фасадов зданий и рассчитан для работы в сети переменного тока 230-240 В (±10%), 50 Гц (±0,4 Гц). Качество электроэнергии должно соответствовать
ГОСТ 32144-2013.
1.2. Для светильников, выпускаемых в исполнении УХЛ1* по ГОСТ 15150-69, нижнее рабочее значение температуры окружающего воздуха -40°С (-60°С для LEADER LED 50 A30
5000K EXTREME).
1.3. Светильник соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических
средств», ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники.
1.4. Светильник предназначен для установки на опорную поверхность.
2. Комплект поставки
Светильник, шт.
1
Упаковка, шт.
1
Паспорт, шт.
1
3. Требования по технике безопасности
Установку, чистку светильника и замену компонент производить только при отключенном питании. Очистку рассеивателя светильника производить по мере его загрязнения, мягкой
тканью, смоченной в мыльном растворе.
ЗАПРЕЩАЕТСЯ! В случае обнаружения неисправности светильника запрещается производить самостоятельно разборку и ремонт, необходимо обратиться на завод-изготовитель
или в специализированную службу по ремонту и обслуживанию светильников.
4.1. Правила транспортировки, хранения, установки, эксплуатации и утилизации
4.1.1. Условия транспортирования светильников должны соответствовать группе "Ж" ГОСТ 23216. Транспортировать в упаковке производителя любым видом транспорта при
условии защиты от механических повреждений и непосредственного воздействия атмосферных осадков.
4.1.2. Условия хранения светильников должны соответствовать группе 4 ГОСТ 15150. Светильники должны храниться в закрытых сухих, проветриваемых помещениях при
температуре от -25 до +50°С и относительной влажности не более 80%. Не допускать воздействия влаги.
4.1.3. Эксплуатация светильника производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
4.1.4. Снять несущий кронштейн, открутив четыре винта (рис. 1.1).
4.1.5. Установить кронштейн светильника на несущую поверхность (рис. 1.2). Комплект крепления в состав комплекта поставки не входит.
4.1.6. Установить светильник на кронштейн и зафиксировать его в необходимом положении винтами (рис. 1.3). Максимальное усилие затяжки: для винтов М5 – 8 Нм, для винтов М8
– 16 Нм.
4.1.7. Сетевые провода выведены из корпуса через кабельный ввод и зажаты в нем. Подключить провода в соответствии со схемой распиновки в кабельном соединителе (рис.
1.4а). Кабельный соединитель допускает ввод питающего кабеля с внешним диаметром 7-12 мм.
4.1.8. При необходимости подключения внутри светильника (без использования кабельного соединителя), снять крышку светильника, открутив винты, завести сетевой провод
через кабельный ввод в корпусе и зажать в нем. Подключить токоведущие жилы к клеммной колодке в соответствии с указанной полярностью (рис. 1.4б). Кабельный ввод
допускает ввод питающего кабеля с внешним диаметром 6-10 мм. Закрепить крышку на светильнике, затянув винты. Максимальное усилие затяжки – 6 Нм.
4.1.9. При необходимости закрепить светильник страховочным тросом (рис. 1.5). Страховочный трос в состав комплекта поставки не входит.
4.1.10. При утилизации светильников из них (при наличии) следует изъять ртуть содержащие лампы. Утилизацию ртуть содержащих ламп проводить в соответствии с
Постановлением правительства РФ от 03.09.2010 № 681.
Светильники без ртуть содержащих ламп и светодиодные светильники относятся к малоопасным ТБО и утилизируются в соответствии с ГОСТ Р 55102-2012.
4.2. Правила транспортировки, хранения, установки, эксплуатации и утилизации светильников LEADER LED HFD
4.2.1. Условия транспортирования светильников должны соответствовать группе "Ж" ГОСТ 23216. Транспортировать в упаковке производителя любым видом транспорта при
условии защиты от механических повреждений и непосредственного воздействия атмосферных осадков.
4.2.2. Условия хранения светильников должны соответствовать группе 4 ГОСТ 15150. Светильники должны храниться в закрытых сухих, проветриваемых помещениях при
температуре от -25 до +50°С и относительной влажности не более 80%. Не допускать воздействия влаги.
4.2.3. Эксплуатация светильника производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
4.2.4. Снять несущий кронштейн, открутив четыре винта (рис. 2.1).
Данный паспорт доступен для скачивания на сайте www.ltcompany.com в разделе «ПРОДУКЦИЯ»
RUS
ENG You are welcome to download the passport in the PRODUCT section on our web-site www.ltcompany.com
Бұл төлқұжаты сiз www.ltcompany.com сайтынан, «ӨНІМДЕР» бөлімінен жүктеп аласыз
KAZ
UKR Електронна ве`рсія паспорту доступна на сайті www.ltcompany.com в розділі «ПРОДУКЦІЯ»
Сделано в России / Made in Russia
19/09/2018
