ООО «Завод «Световые технологии»

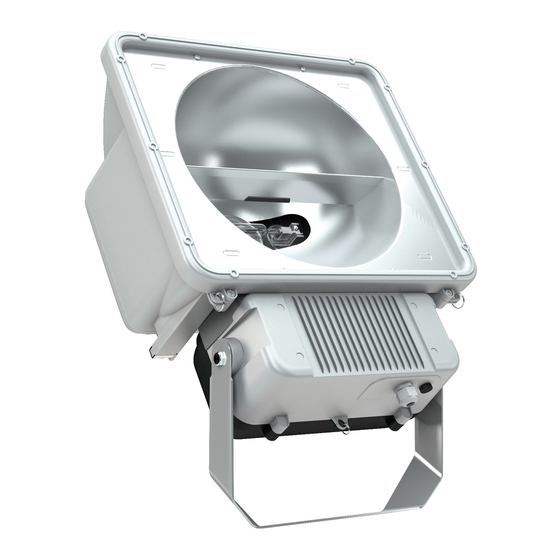

Прожектор заливающего света мощностью 1000 Вт
ПАСПОРТ
1. Назначение
1.1. Прожектор заливающего света предназначен для архитектурной подсветки, экспозиционного освещения, освещения спортивных площадок и залов и др. и рассчитан
для работы в сети переменного тока 220 В (±10%), 50 Гц (±0,4 Гц). Качество электроэнергии должно соответствовать ГОСТ 13109-97.
1.2. Прожектор соответствует требованиям безопасности ГОСТ P МЭК 60598-2-5-99, ГОСТ P МЭК 60598-1-2003 и ЭМС ГОСТ P 51318.15-99.
1.3. Прожектор может использоваться как для наружной установки, так и внутри помещений.
2. Технические характеристики
2.1. Класс защиты прожектора от поражения электрическим током – I по ГОСТ P МЭК 60598-1.
2.2. Степень защиты прожектора от воздействия окружающей среды – IP65 (для прожекторов серии UM, выносного блока), IP 66 (прожектор ULS) по ГОСТ 14254-96.
2.3. Климатическое исполнение и категория размещения – УХЛ1 по ГОСТ 15150-69.
2.4. Коэффициент мощности – не менее 0,85. Для светильников с ЭПРА коэффициент мощности – не менее 0,95.
2.5. Кабельная сальниковая втулка допускает ввод 3-х жильного питающего кабеля с внешним диаметром 9-12 мм.
3. Комплект поставки
Прожектор, шт.
Упаковка, шт.
Паспорт, шт.
4. Требования по технике безопасности
4.1.Установку, чистку прожектора и замену компонент (лампы) производить только при отключенном питании.
4.2. Крепление прожектора на опорной поверхности должно производиться с соблюдением расстояний, указанных на схеме.
4.3. При выполнении условий п.4.2. прожектор может быть установлен на поверхности из нормально воспламеняемого материала.
4.4. Не открывать работающий или не остывший прожектор.
5. Правила эксплуатации
5.1. Эксплуатация прожектора производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
5.2.1.1. Отвернуть крепящие откидную крышку винты и ввести питающий кабель в корпус, подключив токоведущие жилы к клеммной колодке в соответствии с указанной
полярностью.
5.2.1.2. Вставить лампу указанного типа и мощности.
5.2.1.3. Закрепить крышку на прожекторе, затянув винты до упора.
5.2.1.4. Затянуть накидную гайку кабельного ввода.
5.3. Чистку защитного стекла производить мягкой ветошью, смоченной в мыльном растворе.
5.4. Треснувшее или иначе поврежденное защитное стекло заменить.
5.5. После установки прожектора в рабочее положение болты фиксации с обеих сторон установочной лиры (скобы) затянуть до упора.
5.6. Для светильников с ЭПРА, схема электрических соединений приведена на корпусе ЭПРА.
6. Свидетельство о приемке
Прожектор соответствует требованиям ТУ 3461-006-44919750-07 и признан годным к эксплуатации.
Дата выпуска
Контролер ОТК
Упаковщик ______________________________________________________________________________________________________________________________________________
Прожектор сертифицирован.
7. Гарантийные обязательства
7.1. Завод-изготовитель обязуется безвозмездно отремонтировать или заменить прожектор, вышедший из строя не по вине покупателя в условиях нормальной эксплуатации,
в течение гарантийного срока.
7.2.Гарантийный срок – 36 месяцев со дня изготовления прожектора.
7.3.Срок службы светильников в нормальных климатических условиях при соблюдении правил монтажа и эксплуатации составляет:
RUS Данный паспорт доступен для скачивания на сайте www.ltcompany.com в разделе «ПРОДУКЦИЯ»
ENG You are welcome to download the passport in the PRODUCT section on our web-site www.ltcompany.com
KAZ Бұл төлқұжаты сiз www.ltcompany.com сайтынан, «ӨНІМДЕР» бөлімінен жүктеп аласыз
BLR Дадзены пашпарт даступны для запампоўкі на сайце www.ltcompany.com ў раздзеле «ПРАДУКЦЫЯ»
UKR Электронна версія паспорту доступна на сайті www.ltcompany.com в розділі «ПРОДУКЦІЯ»
