ООО «Завод «Световые технологии»

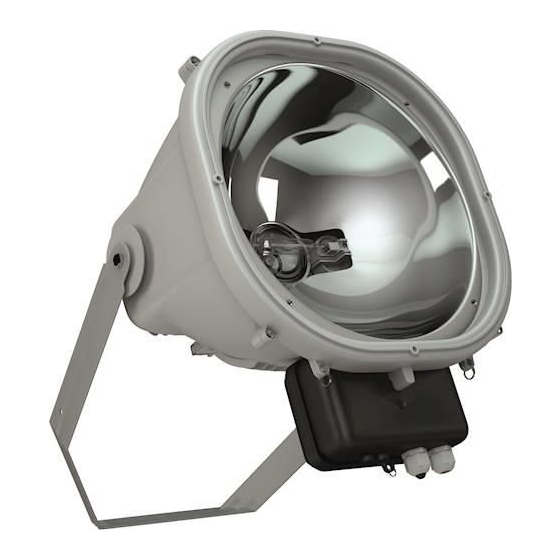

Прожектор заливающего света серии UM SPORT
ПАСПОРТ
1. Назначение
1.1. Прожектор заливающего света предназначен для архитектурной подсветки, экспозиционного освещения, освещения спортивных площадок и залов и др. и рассчитан для
работы в сети переменного тока 220 В (380 В – для прожекторов мощностью 2 кВт) (±10%), 50 Гц (±0,4 Гц). Качество электроэнергии должно соответствовать ГОСТ 13109-97.
1.2. Прожектор соответствует требованиям безопасности ГОСТ P МЭК 60598-2-5-99, ГОСТ P МЭК 60598-1-2003 и ЭМС ГОСТ P 51318.15-99.
1.3. Прожектор может использоваться как для наружной установки, так и внутри помещений.
2. Технические характеристики
2.1. Класс защиты прожектора от поражения электрическим током – I по ГОСТ P МЭК 60598-1.
2.2. Степень защиты прожектора от воздействия окружающей среды – IP66, выносного блока – IP 66 по ГОСТ 14254-96.
2.3. Климатическое исполнение и категория размещения – УХЛ1 по ГОСТ 15150-69.
2.4. Коэффициент мощности – не менее 0,85. Для светильников с ЭПРА коэффициент мощности – не менее 0,95.
2.5. Кабельная сальниковая втулка допускает ввод 3-х жильного питающего кабеля с внешним диаметром 9-12 мм.
3. Комплект поставки
Прожектор, шт.
Выносной блок ПРА
Упаковка, шт.
Паспорт, шт.
4. Требования по технике безопасности
4.1.Установку, чистку прожектора и замену компонент (лампы) производить только при отключенном питании.
4.2. Крепление прожектора на опорной поверхности должно производиться с соблюдением расстояний, указанных на схеме.
4.3. При выполнении условий п. 4.2. прожектор может быть установлен на поверхности из нормально воспламеняемого материала.
4.4. Не открывать работающий или не остывший прожектор.
5. Правила эксплуатации
5.1. Эксплуатация прожектора производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей».
5.2. Распаковать прожектор (рис. 1) и выносной блок (рис. 2).
5.3. Установить выносной блок и прожектор, закрепив лиру прожектора на опорной поверхности винтами М12 (М16 – для прожекторов мощностью 2 кВт), под шляпки винтов
следует поместить стопорные шайбы (усилие затяжки 80 Н/м (100 Н/м – для прожекторов мощностью 2 кВт). Расстояние между прожектором и освещаемой поверхность не должно
быть менее 3 м (см. рис. 7). Рабочее положение для прожекторов с симметричным и круглосимметричным отражателем смотри на рис. 7а, для прожектора с ассиметричным
отражателем – 7б.
5.4.Установка лампы и ее замена (рис. 3):
5.4.1. Открыть заднюю крышку прожектора, отщелкнув 2 стальные клипсы «М»
5.4.2. Вставить лампу в пружины «П» ламподержателя «Л». Запаянный выступ лампы должен быть направлен в сторону стекла прожектора.
5.4.3. Установить клеммы лампы в клеммы ламподержателя «К» и зафиксировать их гайками, поместив между ними шайбы (усилие затяжки 2,5 Н/м). Убедиться, что горелка лампы
находится по центру рефлектора.
5.4.4. Закрыть заднюю крышку, зафиксировав ее клипсами. Проверить, что уплотнитель правильно расположен в корпусе.
5.5. Электрическое соединение прожектора с выносным блоком содержащим пускорегулирующую аппаратуру:
Внимание: подключение прожектора к сети переменного тока возможно только через выносной блок, содержащий пускорегулирующую аппаратуру (входит
в комплект поставки).
5.5.1. Открыть крышку выносного блока.
5.5.2. Ввести в выносной блок через гермоизолятор II четырехжильный кабель (гермоизолятор II трехжильный кабель – для прожекторов мощностью 2 кВт) (диаметр 9-12 мм) (в
комплект поставки не входит). Провода должны быть предварительно зачищены как показано на рис. 4. Пропустить кабель под кабельный зажим и соединить токоведущие жилы с
клеммной колодкой как показано на рис. 5.
5.5.3. Открыть крышку блока подключения прожектора «C» (рис. 1).
5.5.4. Ввести в прожектор через гермоввод «A» четырехжильный кабель (трехжильный кабель – для прожекторов мощностью 2 кВт ) (в комплект поставки не входит), идущий от
гермоввода II выносного блока. Пропустить кабель под кабельный зажим (зачистка провода как на рис. 4).
5.5.5. Подключить токоведущие жилы проводов к клеммной колодке (рис. 6).
Данный паспорт доступен для скачивания на сайте www.ltcompany.com в разделе «ПРОДУКЦИЯ»
RUS
ENG You are welcome to download the passport in the PRODUCT section on our web-site www.ltcompany.com
Бұл төлқұжаты сiз www.ltcompany.com сайтынан, «ӨНІМДЕР» бөлімінен жүктеп аласыз
KAZ
Дадзены пашпарт даступны для запампоўкі на сайце www.ltcompany.com ў раздзеле «ПРАДУКЦЫЯ»
BLR
UKR Электронна версія паспорту доступна на сайті www.ltcompany.com в розділі «ПРОДУКЦІЯ»
