Fig.1; Fig.2; Fig.3; Fig.4 - FLOS TILEE Instruction For Correct Installation And Use

C

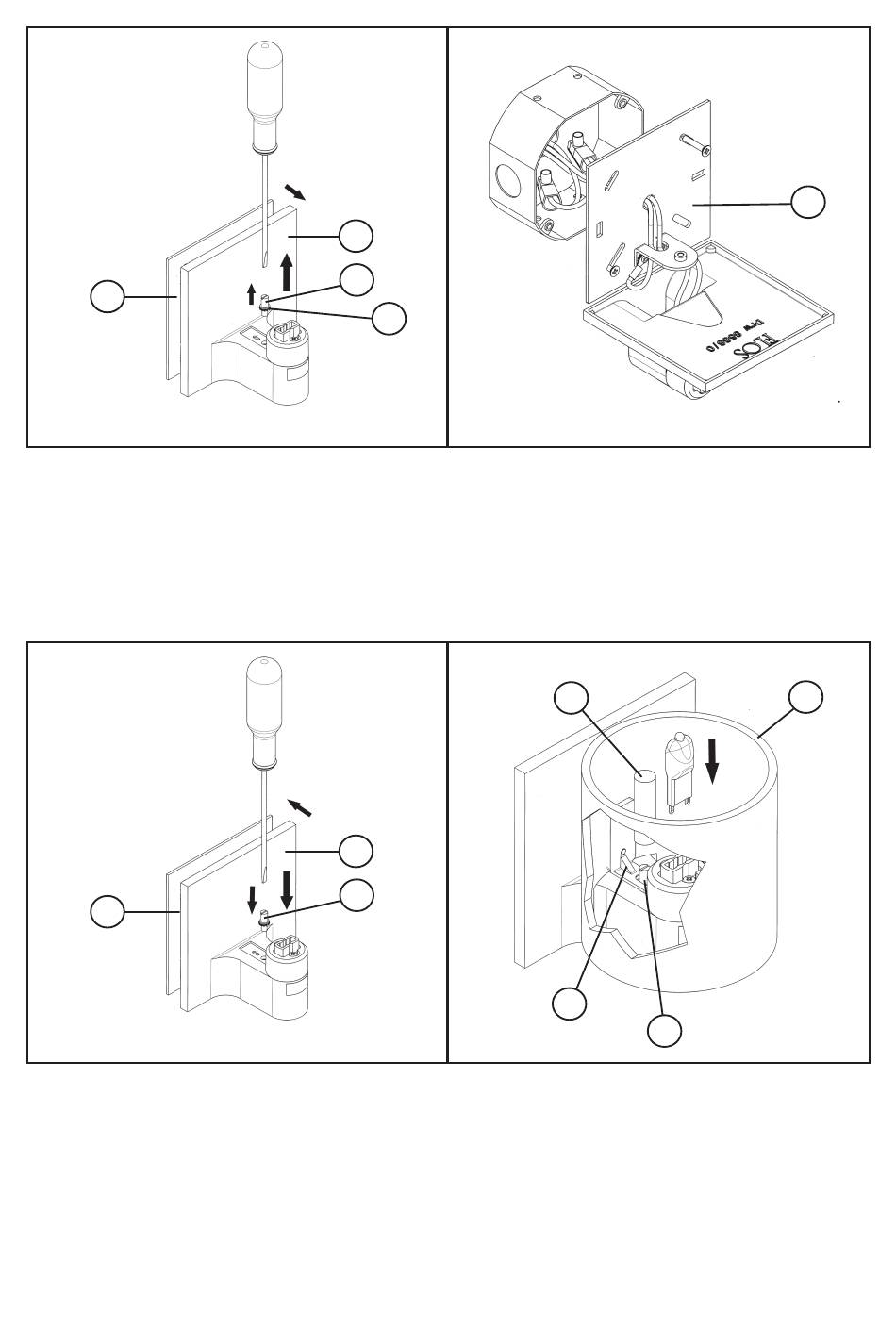

Fig.1

Fig.1 Unscrew the screws (A), remove the washer (B) and separate the wall attachment (C) from the body (D).
Fig.2 Make electrical connection (black to black, white to white, green to ground) in the junction box ; secure the wall
attachment (C) to the junction box by the two screws provided.
Fig.1 Dévisser la vis (A), retirer la rondelle (B) et séparer l'attache murale (C) du corps (D).
Fig.2 Effectuer les branchements électriques (noir au noir, blanc au blanc, vert sur courant à la terre) à l'intérieur de la
boîte de connexion (junction box) ; fixer le l'attache murale (C) à la boîte de connexion avec les vis fuornies.
C

Fig.3

Fig.3 Replace the body (D) on the wall attachment (C) screwing the screws (A) with their washers.
Fig.4 Insert the bulb. Place the diffuser (H) on the body, being careful to insert the staff (I) in the appropriate guide, then
blocking it by screwing the threaded nut (L) supplied with the screws (A).
Fig.3 Remonter le corps (D) sur l'attache murale (C) en revissant la vis (A) avec la rondelle correspondante.
Fig.4 Insérer l'ampoule. Positionner le diffuseur (H) sur le corps en ayant soin d'insérer le serre-joint (I) dans le guide à
cet effet, le bloquer alors en vissant la douille filetée (L) fournie, sur la vis (A).
D
A
B

Fig.2

D
A

Fig.4

2
L
I
A
C
H
