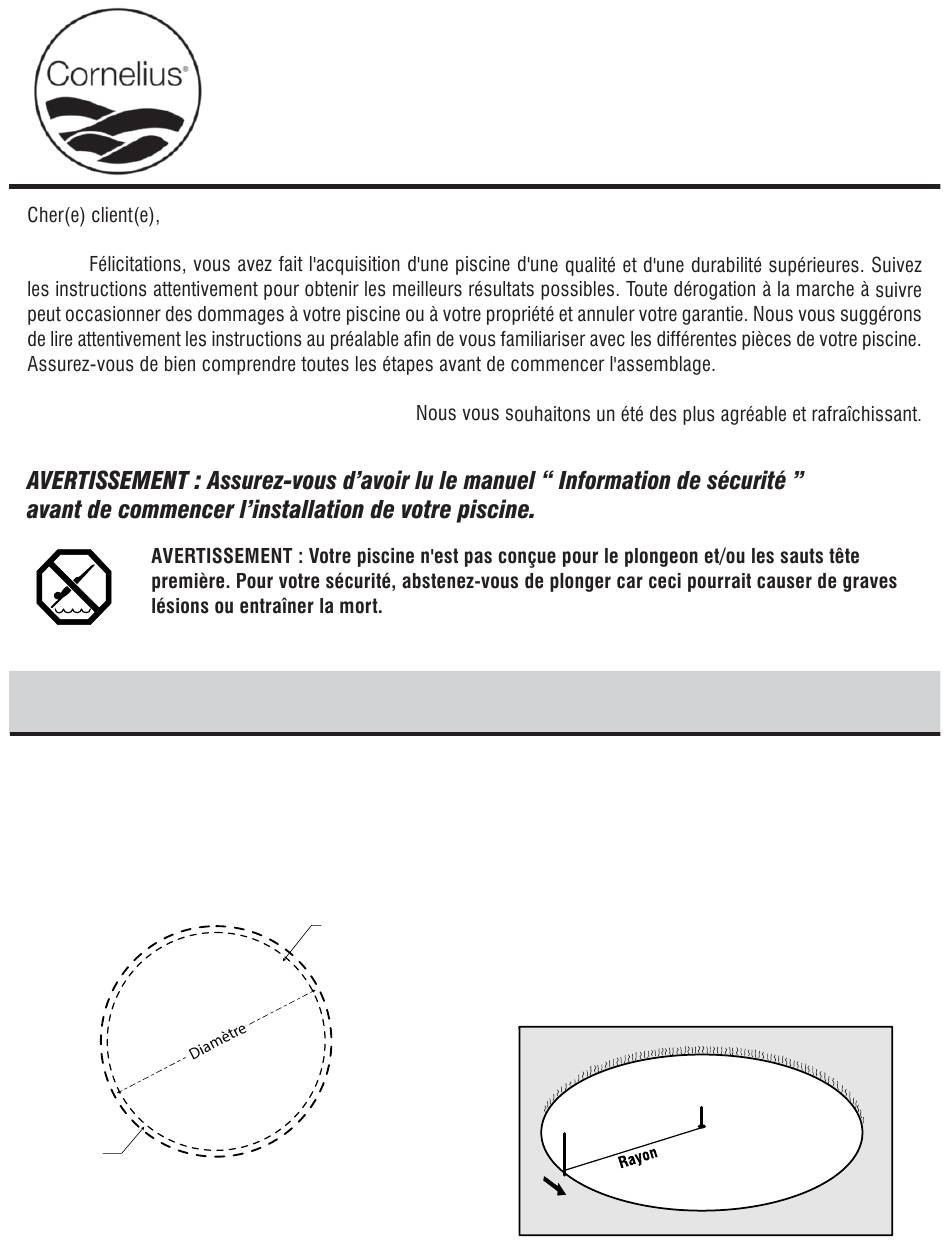

Choisissez l'emplacement idéal pour votre piscine en tenant
compte des lois municipales sur la distance des clôtures, celles
des services publics sur la distance des fils électriques, ainsi
que de l'aménagement paysager prévu après l'installation.
LIMITE DE
DÉTERREMENT
PRÉPARATION DE L'EMPLACEMENT
DIAMÈTRE
DU MUR D'ACIER
INSTRUCTIONS D'ASSEMBLAGE
PISCINES RONDES
Plantez un pieu au centre de l'emplacement et, à l'aide d'un ruban à
mesurer, tracez un cercle dont le rayon sera de 15 cm à 20 cm (6"
à 8") de plus que celui du diamètre du mur d'acier. (voir iIlustration
1.1)
Enlevez la pelouse sur toute la surface délimitée par le cercle que
vous venez de tracer.
Assurez-vous de commander la quantité nécessaire de sable et de
poussière de roche. (Voir le tableau)
Illustration 1.1
INSCSR_V0_2021-02-18
MODÈLE E
