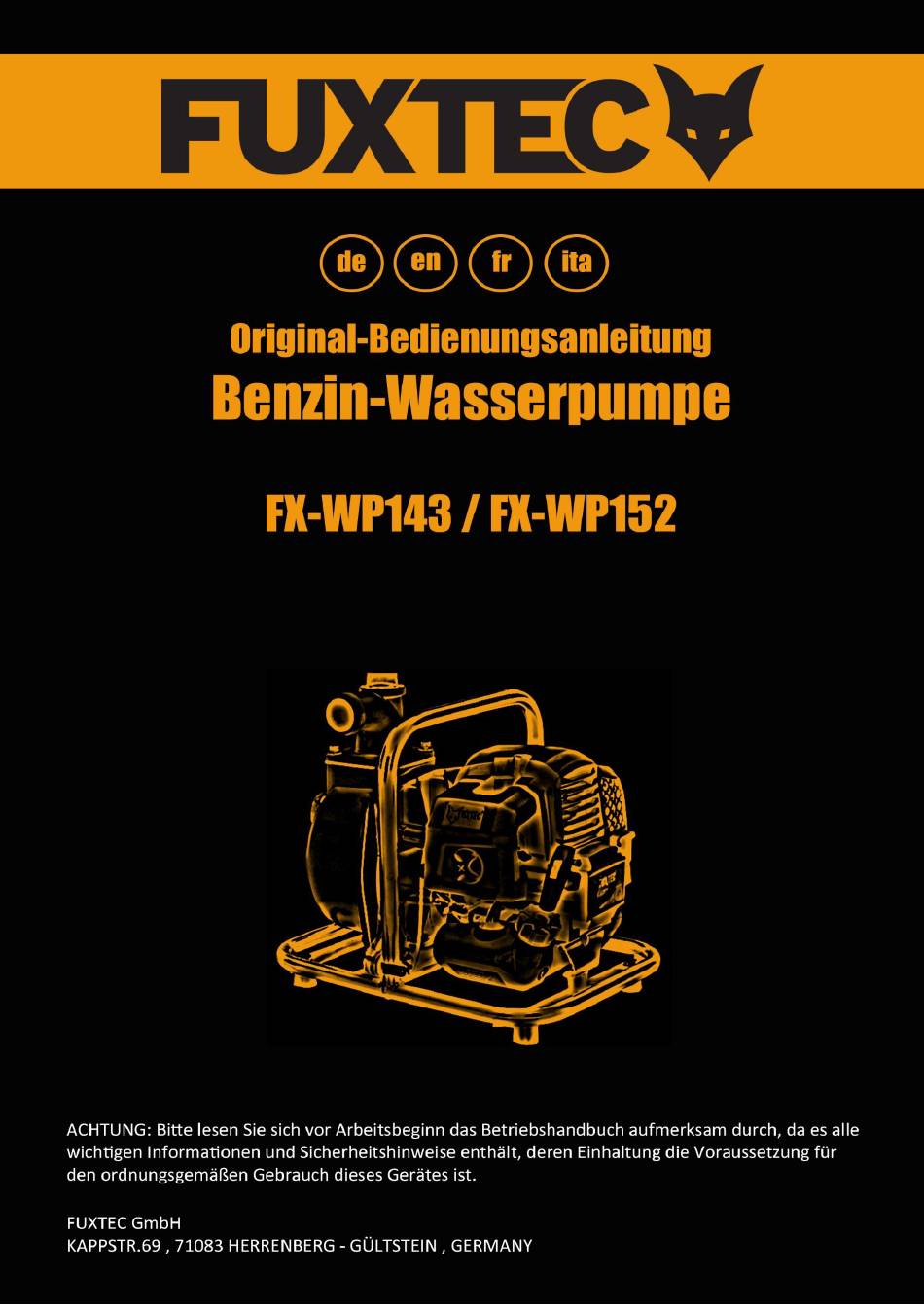

- Page 1 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09...
- Page 2 ORIGINALBEDIENUNGSANLEITUNG Benzin-Wasserpumpe FX-WP152; FX-WP143 Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb...
-
Page 3: Table Of Contents
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 INHALTSVERZEICHNIS 1. TECHNISCHE DATEN..................4 2. SYMBOLE UND SICHERHEITSHINWEISE AUF DER MASCHINE ....5 3. BESTIMMUNGSGEMÄßER GEBRAUCH UND ALLGEMEINE SICHERHEITSHINWEISE .................. 7 4. BAUTEILÜBERSICHT ..................9 5. MONTAGE DER MASCHINE ................10 6. VORPUMPEN DER MASCHINE ..............12 7. -
Page 4: Technische Daten
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 1. Technische Daten FX-WP143 FX-WP152 Motor luftgekühlt; 2-Takt luftgekühlt; 2-Takt Hubraum 42.7cm 52.0cm Max. Ausgangsleistung (kW) 1.25KW/6500RPM 1.4KW/7500RPM (in der Übereinstimmung mit ISO 8893) Fördermenge (m³) 8CBM/H 15CBM/H Saugrohranschluss (inch) 1.0“ 1.5“ Druckrohranschluss (inch) 1.0“... -
Page 5: Symbole Und Sicherheitshinweise Auf Der Maschine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 2. Symbole und Sicherheitshinweise auf der Maschine WARNUNG! UNSACHGEMÄßE BEDINGUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH. ACHTUNG: VERGIFTUNGSGEFAHR, ABGASE NICHT EINATMEN ACHTUNG: HEIßE BAUTEILE; NICHT ANFASSEN ACHTUNG: KEIN OFFENES FEUER ACHTUNG: FÜLLSTAND ÖL-/BENZINGEMISCH ÜBERPRÜFEN... - Page 6 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 WARNUNG: GEFAHR VOR HEISSEN BAUTEILEN WARNUNG! ÄNDERN SIE NIE DIE MASCHINE. UNSACHGEMÄSSER GEBRAUCH DER MASCHINE KANN DIE ERNSTEN ODER TÖDLICHEN PERSONENSCHÄDEN VERURSACHEN. Lassen Sie diese Maschine andere nicht benutzen, es sei denn diese Personen sind gänzlich eingewiesen, haben das Maschinenhandbuch gelesen und verstanden sowie sind...
-
Page 7: Bestimmungsgemäßer Gebrauch Und Allgemeine Sicherheitshinweise
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise Wasserpumpen sind nicht zum Pumpen von Trinkwasser bestimmt und ein unsachgemäßer Gebrauch kann zu Verletzungen und Sachschäden führen. Unfälle können vermieden werden, wenn Sie den Anleitungen hier und auf der Pumpe folgen. - Page 8 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 geeignet. Die Pumpe darf nicht zum Befüllen von Behältern benutzt werden, welche unter Überdruck explodieren können. Die Benzin Wasserpumpe FX-WP143 / FX-WP152 ist zur privaten Nutzung in Haus und Garten bestimmt. Korrekte Sicherheitsanweisungen müssen beachtet werden. SETZEN SIE SICH ODER ANDERE NICHT GEFAHR AUS.
-
Page 9: Bauteilübersicht
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 4. Bauteilübersicht Auspuff 10. Druckleitung Seilzugstarter 11. Saugleitung Choke 12. Wasserablassschraube Tank 13. Anschlussverschraubung Zündkerze 14. Dichtungen Luftfilterabdeckung 15. Schlauchschellen Primerpumpe 16. Schlauchanschluss Gashebel 17. Ansaugsieb Wassereinfüllstutzen 18. Start-/Stop Schalter... -
Page 10: Montage Der Maschine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 5. Montage der Maschine Installation der Saugleitung Benutzen Sie einen handelsüblichen Schlauch und den Schlauchanschluss mit Schlauchklemme (15;16), wie für die Pumpe mitgeliefert. Die Saugleitung muss mit einer steifen Wand oder einem Drahtgeflecht verstärkt sein. Benutzen Sie keinen Schlauch, der kleiner als der Saugmund (11) der Pumpe ist. - Page 11 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Überfüllen Sie den Kraftstofftank nicht. Füllen Sie den Tank bis ca. 25mm unter dem Rand, um ausreichend Platz für die Expansion des Benzins zu lassen. Entsprechend den Betriebsbedingungen kann es notwendig sein, den Kraftstoffstand zu reduzieren. Nach dem Nachtanken schließen Sie den Tankdeckel fest.
-
Page 12: Vorpumpen Der Maschine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 staubfrei und vermeiden Sie das Wasser in den Tank gelangt. Manchmal wird es bei Überlast zu Fehlzündungen kommen was normal ist. Wenn die Fehlzündungen unter normaler Belastung zu hören ist, empfehlen wir das Benzin auszutauschen. Wenn danach die Fehlzündung noch immer vorhanden ist, kontaktieren Sie bitte eine autorisierte Werkstatt. -
Page 13: Kaltstart Der Maschine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Trockenbetrieb der Pumpe führt zu Schäden an den Dichtungen der Pumpe. Läuft die Pumpe trocken, so schalten Sie den Motor unverzüglich aus und lassen Sie die Pumpe vor dem Vorpumpen abkühlen. 7. Kaltstart der Maschine Stellen Sie die Maschine auf eine feste und flache Oberfläche. -
Page 14: Warmstart Der Maschine
HIGH Gashebel in Richtung Maschine so erhöht sich die Fördermenge, bewegen Sie diesen nach vorne in Richtung Leitung so verringert sich diese (nur bei Modell FX-WP152) 8. Warmstart der Maschine Stellen Sie die Maschine auf eine feste und flache Oberfläche. -
Page 15: Wartungsplan
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Wartungsplan Regelmäßige Überprüfungen und Einstellungen müssen durchgeführt werden, um sicherzustellen, dass der Benzin-Motor seine Leistung behält. Die regelmäßige Wartung sorgt auch für eine langfristige Lebensdauer. Siehe folgende Tabelle für den regelmäßigen Wartungszyklus. Wartungszyklus Jeden Jede 3... - Page 16 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Reinigung des Luftfilters VORSICHT: Lassen Sie nie den Motor ohne den Luftfilter laufen. Ein schmutziger Luftfilter drückt auf die Motorleistung, erhöht den Benzinverbrauch und erschwert den Start. Falls Sie ein Verlust von Motorleistung bemerken: Entfernen Sie die Schraube auf der Filterabdeckung und nehmen den Filter heraus.
-
Page 17: Einlagerung Der Maschine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Einlagerung der Maschine WARNUNG: Wenn Sie diese Schritte nicht befolgen, kann Belag im Vergaser entstehen. Dadurch wird ein späteres Starten schwierig und dauerhafte Schäden verursacht 1. Führen Sie alle allgemeinen Wartungen durch, die im Wartungsabschnitt Ihres Benutzerhandbuches empfohlen werden. -
Page 18: Fehlerbehebung
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Fehlerbehebung 1. Schwierigkeiten bei Inbetriebnahme Situation Ursache Lösung Säubern Sie die Zündkerze. Kohleablagerung zwischen den Zündkerze Einstellung des Dioden der Zündkerze Kein Spaltes 0.6~0.7mm, Ersetze die Zündkerze Zündfunke Zündspule defekt Schwungrad- Ersetzen Sie die andere Magnet zu schwach Zündspule bzw. -
Page 19: Kundendienst
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Wenn keine Fehlerbehebung das Problem löst, wenden Sie sich an Ihren Fachhändler oder direkt an den Hersteller. Verwenden Sie ausschließlich vom Hersteller freigegeben Originalteile, da ansonsten ein Gefährdungsrisiko entsteht. Kundendienst Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. -
Page 20: Eg-Konformitätserklärung
EG-Richtfaden über elektromagnetische Verträglichkeit (EMV) 2004/108/EC EG-Richtfaden Geräuschemission (2000/14/EWG & 2005/88/EC) Herstellerunterschrift/Datum: Tim Gumprecht, 21.04.2021 Name und Anschrift der Tim Gumprecht Person, die berechtigt ist, die FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, technischen Unterlagen, die GERMANY in der Gemeinschaft ansässig ist zusammenzustellen... - Page 21 ORIGINAL USER MANUAL Gasoline water pump FX-WP152; FX-WP143 Your new device has been developed and designed to meet FUXTEC's high standards, such as easy operation and user safety. Properly treated, this device will serve you well for years to come.
- Page 22 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 TABLE OF CONTENTS 17. TECHNICAL DATA ..................23 18. SYMBOLS AND SAFETY INSTRUCTIONS ON THE DEVICE ......24 19. INTENDED USE AND GENERAL SAFETY INSTRUCTIONS ......26 20. COMPONENT OVERVIEW ................28 21. ASSEMBLY OF THE DEVICE ................29 22.
-
Page 23: Technical Data
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Technical data FX-WP143 FX-WP152 Engine Air-cooled; 2-stroke Air-cooled; 2-stroke Cubic capacity 42,7cm 52,0cm Max. output power (kW) 1.25KW/6500RPM 1.4KW/7500RPM (in accordance with ISO 8893) Flow rate (m³) 8CBM/H 15CBM/H Suction pipe connection (inch) 1.0“ 1.5“... -
Page 24: Symbols And Safety Instructions On The Device
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Symbols and safety instructions on the device WARNUNG! IMPROPER USE CAN LEAD TO SERIOUS INJURY READ AND UNDERSTAND THIS USER MANUAL BEFORE USE. ATTENTION: DANGER OF POISONING, DO NOT INHALE FUMES ATTENTION: HOT PARTS; DO NOT TOUCH... - Page 25 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 WARNING: DANGER OF HOT COMPONENTS WARNUNG! ÄNDERN SIE NIE DIE MASCHINE. IMPROPER USE OF THE DEVICE CAN CAUSE SERIOUS OR FATAL PERSONAL INJURY. Do not let others use this device, unless these persons have been fully instructed, have read and understood the device manual, and have been trained in the device's operation.
-
Page 26: Intended Use And General Safety Instructions
The gasoline water pump is not suitable as a safety device for fire fighting systems. The pump must not be used to fill containers that may explode under excess pressure. The FX-WP143 / FX-WP152 gasoline water pump is intended for private use in the house and garden. - Page 27 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 TO DANGER. Follow these general safety instructions: ● Check the entire device for loose parts (nuts, bolts, screws, etc.). Maintain or replace them, if necessary, before using the device. Do not use accessories other than those recommended by the manufacturer. Otherwise, severe injuries to the user or bystanders and damage to the device may result ●...
-
Page 28: Component Overview
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Component overview Exhaust 22. Pressure line Pullstarter 23. Suction line Choke 24. Water drain plug Tank 25. Connection screwing Spark plug 26. Seals Air filter cover 27. Hose clamps 19. Primer Pump 28. Hose connection 20. -
Page 29: Assembly Of The Device
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Assembly of the device Installation of the suction line Use a standard hose and the hose connection with hose clamp (15;16), as supplied for the pump. The suction line must be reinforced with a stiff wall or wire mesh. Do not use a hose that is smaller than the suction mouth (11) of the pump. - Page 30 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 devices, grills, electrical appliances, power tools, etc. Spilled fuel is not only a fire risk but also environmental pollution. Wipe up spilled fuel immediately. NOTE Gasoline can damage paint and plastics. Take care not to spill gasoline when filling the fuel tank.
-
Page 31: Pre-Pumping The Engine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Gasoline is highly flammable and can cause an explosion in case of sparks ⚫ Refuel only in well-ventilated rooms and let the engine cool down before filling. ⚫ Smoking and open fire, as well as any sparks, must be avoided during refueling Do not overfill the tank (see figure max. -
Page 32: Cold Start Of The Engine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Cold start of the Engine Place the device on a firm and flat surface. Press the Start/Stop switch. Move the choke lever upwards to "COLD START." Press the carburetor pump about 8-10 times (until gasoline flows in the line) Pull out the starter rope with a short-stroke until resistance is felt (about 100mm). -
Page 33: Warm Start Of The Engine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 cord to fray or break. Always hold the starter handle firmly when the rope pulls back. Never let the rope be thrown back from the pulled-out position. This could damage the starter device. Adjusting the pump capacity After the engine has been started, the pumping capacity can be adjusted via the throttle lever. -
Page 34: Maintenance Plan
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Maintenance plan Regular checks and adjustments must be made to ensure that the gasoline engine maintains its performance. Periodic maintenance also provides a long service life. See the following table for the regular maintenance cycle. - Page 35 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Cleaning the air filter CAUTION: Never run the engine without the air filter. A dirty air filter puts pressure on engine performance, increases fuel consumption, and makes starting more difficult. If you notice a loss of engine power: 1 Remove the screw on the filter cover and remove the filter.
-
Page 36: Storage Of The Device
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Storage of the device WARNING: Failure to follow these steps may result in carburetor fouling. This makes later starting difficult and causes permanent damage 1. Perform all general maintenance recommended in the maintenance section of your user manual. -
Page 37: Troubleshooting
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Troubleshooting 1. Difficulties during commissioning Situation Cause Solution Clean the spark plug. Carbon deposit between the Adjust the gap Spark plug No ignition diodes of the spark plug 0.6~0.7mm, replace the spark plug spark Ignition coil defective flywheel... -
Page 38: Customer Service
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 If no troubleshooting solves the problem, contact your dealer or the manufacturer directly. Only use original parts approved by the manufacturer. Otherwise, there is a risk of danger. Customer Service Have your purchased device repaired only by qualified personnel and only with original spare parts. -
Page 39: Ec Declaration Of Conformity
2004/108/EC EC-directive thread Noise emission (2000/14/EWG & 2005/88/EC) Manufacturer signature/date: Tim Gumprecht, 15.04.2021 The name and address of the Tim Gumprecht person authorized to compile FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, the technical documentation GERMANY established within the community... - Page 40 Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années.
- Page 41 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 SOMMAIRE 33. DONNÉES TECHNIQUES ................42 34. SYMBOLES ET INSTRUCTIONS DE SÉCURITÉ SUR L’APPAREIL ..... 43 35. UTILISATION CONFORME ET INSTRUCTIONS DE SÉCURITÉ GÉNÉRALES 36. VUE D’ENSEMBLE DES PIÈCES ..............47 37. MONTAGE DE L’APPAREIL ................48 38.
-
Page 42: Données Techniques
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Données techniques Type FX-WP143 FX-WP152 Moteur Refroidi par air; 2 temps Refroidi par air; 2 temps Cylindrée 42.7cm 52.0cm Puissance de sortie max. (kW) 1.25KW/6500 tr/min 1.4KW/7500 tr/min (selon la norme ISO 8893) Débit d’eau (m³) -
Page 43: Symboles Et Instructions De Sécurité Sur L'appareil
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Symboles et instructions de sécurité sur l’appareil AVERTISSEMENT ! UNE UTILISATION NON CONFORME PEUT ENTRAINER DES BLESSURES GRAVES LISEZ ET COMPRENEZ LE PRÉSENT MANUEL AVANT UTILISATION. ATTENTION : DANGER D'EMPOISONNEMENT, ÉVITEZ D'INHALER LES FUMÉES ATTENTION : COMPOSANTS CHAUDS ; NE TOUCHEZ PAS ATTENTION : ÉVITEZ LA PROXIMITÉ... - Page 44 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 ATTENTION : DANGER DES COMPOSANTS CHAUDS ATTENTION ! NE MODIFIEZ JAMAIS L'APPAREIL. UNE UTILISATION NON CONFORME DE L'APPAREIL PEUT ENTRAÎNER DES DOMMAGES CORPORELS GRAVES OU MORTELS. Ne permettez pas à d'autres personnes d'utiliser cet appareil, sauf si elles ont reçu des instructions complètes, ont lu et compris le manuel et ont été...
-
Page 45: Utilisation Conforme Et Instructions De Sécurité Générales
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Utilisation conforme et instructions de sécurité générales Les pompes à eau ne sont pas destinées au pompage de l'eau potable et une utilisation incorrecte peut entraîner des blessures et des dommages matériels. Les accidents peuvent être évités si vous suivez les instructions ici présentes inscrites sur la pompe. - Page 46 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 thermique FX-WP143 / FX-WP152 est destinée à un usage privé dans la maison et le jardin. Les consignes de sécurité doivent être respectées. NE VOUS EXPOSEZ PAS OU N'EXPOSEZ PAS LES AUTRES AU DANGER. Suivez ces instructions générales de sécurité...
-
Page 47: Vue D'ensemble Des Pièces
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Vue d’ensemble des pièces Échappement 10. Conduite de refoulement Lanceur 11. Conduite d’aspiration Starter 12. Vidange d’eau Réservoir 13. Raccords filetés Bougie d’allumage 14. Joints Cache du filtre à air 15. Colliers de serrage Pompe d’amorçage 16. -
Page 48: Montage De L'appareil
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Montage de l’appareil Installation de la conduite d’aspiration Utilisez un tuyau disponible dans le commerce et le raccord de tuyau avec collier de serrage (15 ;16), tel que fourni avec la pompe. La conduite d'aspiration doit être renforcée par une paroi rigide ou un treillis métallique. - Page 49 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 débordements. Ne remplissez pas trop le réservoir de carburant. Remplissez le réservoir jusqu'à environ 25 mm en dessous du bord pour laisser suffisamment d'espace au carburant pour qu'il se dilate. Selon les conditions de fonctionnement, il peut être nécessaire de réduire le niveau de carburant.
- Page 50 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Carburant recommandé Il est recommandé d'utiliser du carburant sans plomb avec un indice d'octane de 90 # ou plus pour réduire les dépôts de carbone dans la chambre de combustion. N'utilisez pas de carburant vieux ou sale. Gardez le réservoir de carburant exempt de poussière et empêchez l'eau d'y pénétrer.
-
Page 51: Prépompage De La Machine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Prépompage de la machine Avant de démarrer le moteur, retirez le bouchon de remplissage de la chambre de la pompe et remplissez la chambre de la pompe avec de l'eau. Replacez le bouchon de remplissage et serrez le bien. -
Page 52: Démarrage À Chaud De L'appareil
(pour modèle uniquement FX-WP152). Démarrage à chaud de l’appareil Placez la machine sur une surface ferme et plane. -
Page 53: Arrêter La Machine
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 sentiez une résistance (environ 100 mm). Une traction continue, surtout rapide, produira une forte étincelle et fera démarrer le moteur. Si l'appareil ne démarre pas, veuillez procéder à nouveau selon la procédure « Démarrage à froid de l'appareil »... -
Page 54: Planning De Maintenance
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Planning de maintenance Des contrôles et des ajustements réguliers doivent être effectués pour s'assurer que le moteur à essence conserve ses performances. Un entretien régulier garantit également une longue durée de vie. Voir le tableau suivant pour le cycle d'entretien régulier. - Page 55 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 AVERTISSEMENT a. Augmenter les intervalles de maintenance si vous travaillez dans un environnement poussiéreux. b. Tous les travaux de maintenance - à l'exception des travaux énumérés dans le mode d'emploi - doivent être effectués par un personnel de maintenance qualifié...
-
Page 56: Stockage De L'appareil
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 AVERTISSEMENT La bougie d'allumage doit être bien vissée, sinon le moteur fonctionne à chaud et est endommagé. Stockage de l’appareil AVERTISSEMENT : Le non-respect de ces étapes peut entraîner l'encrassement du carburateur. Cela rend difficile un démarrage ultérieur et cause des dommages permanents 1. -
Page 57: Gestion Des Pannes
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Gestion des pannes 1. Difficultés lors de la mise en service Situation Cause Solution Nettoyez la bougie d'allumage. Ajustez Dépôt de carbone entre les Bougie d’allumage l'écart de 0,6~0,7 électrodes de la bougie d'allumage mm, remplacez la d’étincelle... -
Page 58: Service Après-Vente
Si vous ne disposez pas des adresses des points de service autorisés, veuillez contacter le bureau de vente où vous avez acheté l'appareil. Pour les travaux de maintenance et l'achat de pièces de rechange, veuillez contacter directement le fabricant FUXTEC GmbH à tout moment à l'adresse suivante info@fuxtec.fr... -
Page 59: Déclaration De Conformité Ce
Directives CE en matière de bruit (2000/14/EWG & 2005/88/EC) Signature du fabricant / Date : Tim Gumprecht, 15.04.2021 Nom et adresse de la Tim Gumprecht FUXTEC GMBH - KAPPSTRAßE 69, 71083 personne autorisée à établir HERRENBERG, ALLEMAGNE la documentation technique établie dans la Communauté... - Page 60 Il tuo nuovo dispositivo è stato sviluppato e realizzato per soddisfare gli elevati standard di FUXTEC, quali la semplicità di utilizzo e la sicurezza d’uso. Questo dispositivo, se trattato in modo adeguato, sarà in grado di fornire ottime prestazioni negli anni a venire.
- Page 61 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 INDICE 49. DATI TECNICI ....................62 50. SIMBOLI E DISPOSIZIONI DI SICUREZZA SULL’APPARECCHIO ....63 51. USO PRESCRITTO E DISPOSIZIONI GENERALI DI SICUREZZA ....65 52. PANORAMICA DEI COMPONENTI ..............67 53. MONTAGGIO DELL‘APPARECCHIO .............. 68 54.
-
Page 62: Dati Tecnici
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Dati tecnici Tipo FX-WP143 FX-WP152 raffreddato ad aria; 2 raffreddato ad aria; 2 Motore tempi tempi Cilindrata 42.7cm 52.0cm Potenza massima (kW) 1.25KW/6500RPM 1.4KW/7500RPM (conforme a ISO 8893) Portata (m³) 8CBM/H 15CBM/H Attacco tubo di aspirazione 1.0“... -
Page 63: Simboli E Disposizioni Di Sicurezza Sull'apparecchio
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Simboli e disposizioni di sicurezza sull’apparecchio ATTENZIONE! L’USO NON CORRETTO PUÓ CAUSARE GRAVI LESIONI CONSULTARE ATTENTAMENTE IL MANUALE DI ISTRUZIONI PRIMA DELL‘USO. ATTENZIONE: PERICOLO DI AVVELENAMENTO, NON INALARE I GAS DI SCARICO ATTENZIONE: PARTI ROVENTI; NON TOCCARE... - Page 64 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 ATTENZIONE: PERICOLO DI USTIONI ATTENZIONE! NON EFFETTUARE MAI MODIFICHE SULL‘APPARECCHIO. L’USO IMPROPRIO DELL’APPARECCHIO PUÒ CAUSARE LESIONI PERSONALI GRAVI O MORTALI. Non consentire l’utilizzo di questo apparecchio ad altre persone, fatto salvo il caso in cui le stesse siano state completamente istruite, abbiano letto attentamente e compreso il manuale d’istruzioni e siano state addestrate nell’utilizzo dell’apparecchio.
-
Page 65: Uso Prescritto E Disposizioni Generali Di Sicurezza
La pompa non è destinata all’utilizzo per il riempimento di recipienti che possono esplodere a causa dell’eccessiva pressione. La pompa dell’acqua a benzina FX-WP143 / FX-WP152 è destinata all’uso privato all’interno di abitazioni o giardini. - Page 66 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 È necessario attenersi correttamente alle disposizioni di sicurezza. NON ESPORRE SÉ STESSI O GLI ALTRI A PERICOLI. Seguire le seguenti disposizioni generali di sicurezza: ● Verificare che l’apparecchio non presenti parti allentate (dadi, bulloni, viti, ecc.). Eseguire la manutenzione di dette parti e, se necessario, sostituirle prima di utilizzare l’apparecchio.
-
Page 67: Panoramica Dei Componenti
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Panoramica dei componenti Scarico 34. Condotta forzata Corda di avviamento 35. Condotta d’aspirazione Starter 36. Vite di scarico acqua Serbatoio 37. Vite di collegamento Candela di accensione 38. Guarnizioni Coperchio filtro aria 39. Fascette stringitubo 31. -
Page 68: Montaggio Dell'apparecchio
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Montaggio dell‘apparecchio Installazione condotta di aspirazione Usare un tubo disponibile in commercio e un raccordo unitamente a una fascetta stringitubo (15;16) come quella fornita con la pompa. La condotta di aspirazione deve essere rinforzata con una parete rigida o una rete metallica. Non utilizzare un tubo più... - Page 69 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 serbatoio del carburante. Riempire il serbatoio fino a 25 mm sotto il bordo per lasciare sufficiente spazio alla benzina per espandersi. A seconda delle condizioni di lavoro, potrebbe essere necessario ridurre il livello del carburante. Dopo il rifornimento, serrare accuratamente il tappo del serbatoio.
-
Page 70: Prepompaggio Dell'apparecchio
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 polvere ed evitare che l'acqua entri nello stesso. In caso di sovraccarico si possono verificare talvolta accensioni irregolari. Se si verificano difetti di accensione in presenza di normale sovraccarico, si raccomanda di sostituire il carburante. Se il problema persiste, si prega di contattare un'officina autorizzata. -
Page 71: Avviamento A Freddo Dell'apparecchio
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 funzionamento a secco della pompa, arrestare immediatamente il motore e lasciare raffreddare la pompa prima di effettuare il prepompaggio. Avviamento a freddo dell‘apparecchio Posizionare l’apparecchio su una superficie solida e piana. Attivare l’interruttore di accensione/spegnimento. -
Page 72: Avviamento A Caldo Dell'apparecchio
Non lasciare mai la presa sulla corda facendola scorrere all’indietro quando la stessa è completamente estratta. Questo potrebbe danneggiare il dispositivo di avviamento (solo per modello FX-WP152). Regolazione livello di pompaggio HIGH Dopo l’avvio del motore, il livello di pompaggio può... -
Page 73: Piano Di Manutenzione
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Piano di manutenzione Devono essere effettuati controlli e regolazioni frequenti per garantire che il motore a benzina mantenga stabili le sue prestazioni. Una manutenzione regolare garantisce inoltre la longevità del prodotto. Consultare la seguente tabella relativa al piano di manutenzione periodico. Piano di Mensile Trimestr Semestr Annuale ... - Page 74 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 ATTENZIONE a. Aumentare la frequenza delle manutenzioni se si lavora in ambienti caratterizzati da presenza di polveri. b. Tutti i lavori di manutenzione – ad eccezione di quelli elencati nelle istruzioni per l'uso – devono essere eseguiti da personale qualificato Pulizia filtro dell‘aria ATTENZIONE: non far mai funzionare il motore in assenza...
-
Page 75: Stoccaggio Dell'apparecchio
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 se necessario, per far sì che ci sia una distanza tra gli elettrodi stessi compresa tra 0,6 e 0,7 mm 5. Controllare la guarnizione della candela e avvitare la candela applicando un momento torcente di 12-15 Nm 6. Riposizionare nuovamente il connettore sulla candela ... -
Page 76: Risoluzione Dei Problemi
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Risoluzione dei problemi 1. Problemi durante l‘accensione Situazione Causa Soluzioni Pulire la candela di accensione. Candela Deposito di carbonio tra i diodi Regolazione distanza Nessuna di accensione della candela di accensione elettrodi: 0,6 - 0,7 mm... -
Page 77: Servizio Clienti
Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09 Posizione errata dello starter, albero a Controllare/sostituire l'albero a Motore rumoroso camme danneggiato camme Guasto della valvola di ritegno sul tappo Sostituire il tappo del serbatoio del Perdite dal del serbatoio carburante carburatore Sostituire il carburatore o la Guarnizione carburatore consumata ... -
Page 78: Dichiarazione Di Conformità Ce
2014/108/CE Direttiva CE sulle emissioni acustiche (2000/14/ CE e 2005/88/CE) Produttore/data: Tim Gumprecht, 15/04/2021 Nome e indirizzo della Tim Gumprecht persona presente all’interno FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, della comunità e autorizzata a GERMANY compilare il fascicolo tecnico ... - Page 79 Original Bedienungsanleitung FUXTEC FX-WP Serie_de_en_fr_ita_rev09...
