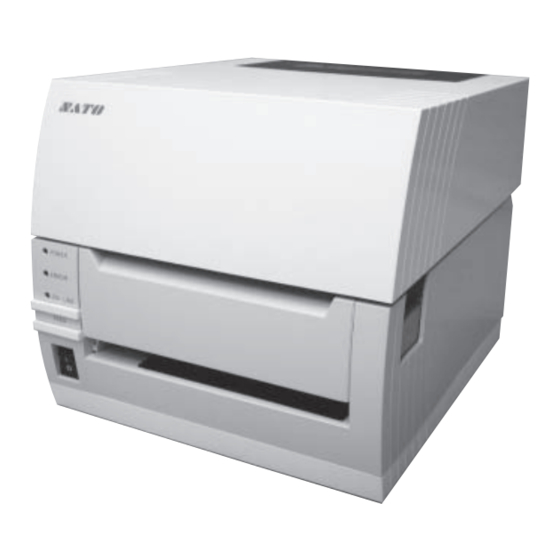

CT4i Series
Barcode Printer
Quick Guide
Kurzanleitung
Guía Rápida
Guide Rapide
2nd edition: Jan 2017 Q04832801
First edition: Mar 2016
©2017 SATO CORPORATION
Q04832801
Noise(EMC)standards / EMC-Normen, Geräuschnormen /
Estándares de ruido (EMC) /
Normes relatives aux interférences (EMC)
FCC PART15B Class B,
EN55022, EN55024, EN55032,
CCC, KC
Safety standards / Sicherheitsstandards /
Estándares de seguridad / Normes de sécurité
CB IEC 60950-1, UL60950-1, CSA C22.2,
EN 60950-1, CCC, KC
Lärm-Emmissionswert
< 70 dB(A)
RoHS-Richtlinie
Wir haben uns verpflichtet, nur Materialien zu verwenden, die
keine von der RoHS-Richtlinie betroffenen Substanzen enthalten.
Von der RoHS-Richtlinie betroffene Substanzen (6 Stoffe)
Sechswertiges Chrom .......................... 0,1 % oder weniger
Blei ........................................................ 0,1 % oder weniger
Quecksilber ........................................... 0,1 % oder weniger
Cadmium ............................................ 0,01 % oder weniger
Polybromierte Biphenyle(PBB) ............. 0,1 % oder weniger
Polybromierte Diphenylether(PBDE) .... 0,1 % oder weniger
CT4i Series
Interface / Schnittstelle / Interfaz / Interface
USB + RS232C
USB + LAN
• Turn off the power before connecting the interface cable to the printer.
• Vor dem Aufstecken des Schnittstellenkabels den Drucker ausschalten.
• Apague la corriente antes de conectar el cable de interfaz a la impresora.
• Couper l'alimentation avant de brancher le câble d'interface à l'imprimante.
Turning On The Power / Einschalten des Stroms
Encendido de la alimentación / Mise sous tension



* The shape of power plug varies depending on the region in which it was purchased.
* Die Form der Stecker kann je nach Land unterschiedlich sein.
* La forma de la toma de corriente puede ser distinta si la impresora es adquirida en una región diferente.
* La forme de la prise secteur varie en fonction du pays ou a été achetée la machine.
All manuals and user guides at all-guides.com

Technical Specification

RFID
Frequency band
13.56 MHz
Modulation
ASK
Max. output power
≦23 dBm
Antenna Gain
-65 dBi
Technische Daten
RFID
Frequenzbereich
13,56 MHz
Modulation
ASK
Max. Ausgangsleistung
≦23 dBm
Antennenverstärkung
-65 dBi
Especificación técnica
RFID
Banda de frecuencia
13,56 MHz
Modulación
ASK
Potencia de salida máx.
≦23 dBm
Ganancia de antena
-65 dBi
Spécification technique
RFID
Bande de fréquence
13,56 MHz
Modulation
ASK
Puissance de sortie max.
≦23 dBm
Gain d'antenne
-65 dBi
Specifica tecnica
RFID
Banda di frequenza
13,56 MHz
Modulazione
ASK
Max. potenza in uscita
≦23 dBm
Guadagno dell'antenna
-65 dBi
Technische specificatie
RFID
Frequentieband
13,56 MHz
Modulatie
ASK
Max. uitgangsvermogen
≦23 dBm
Antenneversterking
-65 dBi
Specyfikacja techniczna
RFID
Pasmo częstotliwości
13,56 MHz
Modulacja
ASK
Maks. moc wyjściowa
≦23 dBm
Zysk anteny
-65 dBi
Especificação técnica
RFID
Banda de frequências
13,56 MHz
Modulação
ASK
Potência máx. de saída
≦23 dBm
Ganho de Antena
-65 dBi
Teknisk specifikation
RFID
Frekvensband
13,56 MHz
Modulering
ASK
Max. uteffekt
≦23 dBm
Antennförstärkning
-65 dBi
기술 사양
RFID
13.56 MHz
주파수 대역
ASK
변조
≦23 dBm
최대 출력
-65 dBi
안테나 이득
CT408i DT/CT412i DT/
CT408i TT/CT412i TT/
CT424i DT
CT424i TT
Options / Optional / Opciones / Options

Accessories / Zubehör / Accesorios / Accessoires


Use only the specified AC adapter.
ON
Manufacturer: Lead Year Enterprise Co.,Ltd.

Model name: TG-5011-25V-ES / TG15-5011-25V

Verwenden Sie den angegebenen Netzadapter.
Hersteller: Lead Year Enterprise Co.,Ltd.
Modellname: TG-5011-25V-ES / TG15-5011-25V
OFF
Utilice únicamente el adaptador de CA especificado.
Fabricante: Lead Year Enterprise Co.,Ltd.
Nombre del modelo: TG-5011-25V-ES / TG15-5011-25V
Utilisez uniquement l'adaptateur C.A. indiqué.
Fabricant: Lead Year Enterprise Co.,Ltd.
Nom du modèle: TG-5011-25V-ES / TG15-5011-25V
EN
Basic Specifications

PRINT SPECIFICATIONS

Model name
CT408i DT/CT412i DT/
CT408i TT/CT412i TT/
CT424i DT
CT424i TT
DE
Print method
Direct thermal
Direct thermal and
Thermal transfer
Head density
CT408i: 203 dpi (8 dots/mm)
(Resolution)
CT412i: 305 dpi (12 dots/mm)
CT424i: 600 dpi (23.6 dots/mm)

OPERATING CHARACTERISTICS

ES
Dimensions
198 (W) X 247 (D) X 181 (H) mm (7.8" X 9.7" X 7.1") except
protruding parts
Weight
3 kg (6.6 lbs )
Power requirements (AC adapter)
(1) Input voltage: AC 100 - 240 V, ±10 %, 50 - 60 Hz
FR
(2) Output: DC 25 V, 2.0 A
Power consumption
Input power voltage condition: AC 100 V, 50 Hz
90 W (at 30 % printing ratio)
Environmental conditions (Temperature/Humidity)
(1) Operating: 5 - 35 ºC (41 - 95 ºF), 30 - 80 % RH (non-
condensing)
IT
(2) Storage: -5 - 60 ºC (23 - 140 ºF), 30 - 90 % RH (non-
condensing)
NL
Especificaciones Básicas
ESPECIFICACIONES DE LA IMPRESIÓN
Nombre del
CT408i DT/CT412i DT/
CT408i TT/CT412i TT/
modelo
CT424i DT
CT424i TT
PL
Método de
Térmica directa
Térmica directa y de
impresión
Transferencia térmica
Densidad de
CT408i: 203 ppp (8 puntos/mm)
cabezales
CT412i: 305 ppp (12 puntos/mm)
(Resolución)
CT424i: 600 ppp (23,6 puntos/mm)
CARACTERÍSTICAS DE OPERACIÓN
PT
Dimensiones
198 (An) X 247 (P) X 181 (Al) mm excepto las partes salientes.
Peso
3 kg
Requisitos de alimentación de corriente (Adaptador de CA)
(1) Voltaje de entrada: CA 100 - 240 V, ±10 %, 50 - 60 Hz
SV
(2) Salida: CC 25 V, 2,0 A
Consumo de Energía
Condiciones de voltaje de entrada de corriente: CA 100 V, 50 Hz
90 W (con 30% impreso)
Condiciones ambientales (Temperatura/ Humedad)
(1) En funcionamiento: 5 - 35 ºC, 30 - 80 % RH (sin
condensación)
KO
(2) En almacenaje: -5 - 60 ºC, 30 - 90 % RH (sin condensación)

Names of Parts

POWER indicator
ERROR indicator
ON LINE indicator
ON LINE button
FEED button
Power switch
Media discharge outlet
Top cover
Cover open/close latch
Print head
Media holder
Media guide slide lever
Platen roller
Ribbon unit
DC input connector
Interface
USB connector (Type B)
RS-232C connector
Optional interface module
(USB+RS232C model only)
LAN connector
Options
Dispenser unit

Cutter unit


Accessories

Quick guide, Safety instructions,

Global Warranty Program leaflet
AC power cord

AC adapter

Core adapters (TT model only)

Others
AC power plug

DC plug

AC outlet

Symbol



Nom des pièces
Indicateur à
Indicateur à
Indicateur à
Bouton ON LINE
Bouton FEED
Interrupteur d'alimentation
Sortie Étiquette
Capot supérieur
Loquet d'ouverture/fermeture du capot
Tête d'impression
Porte-support en rouleau
Levier coulissant de guidage du support
Rouleau de platine
Unité de ruban
Borne d'entrée CC
Interface
Connecteur USB (Type B)
Connecteur RS-232C
Module d'interface en option
(seulement modèle
Connecteur LAN
Wesentliche technische Daten
DRUCKDATEN
Modellname
CT408i DT/CT412i DT/
CT424i DT
Druckverfahren
Thermodirekt
Thermokopf-
CT408i: 203 dpi (8 Punkte/mm)
Druckdichte
CT412i: 305 dpi (12 Punkte/mm)
(Auflösung)
CT424i: 600 dpi (23.6 Punkte/mm)
BETRIEBSDATEN
Abmessungen
198 (B) X 247 (T) X 181 (H) mm, ausgenommen
hervorstehende Teile.
Gewicht
3 kg
Spannungsversorgung (Netzadapter)
(1) Eingangsspannung: WS 100 - 240 V, ±10 %, 50 - 60 Hz
(2) Ausgangsleistung: DC 25 V, 2,0 A
Leistungsaufnahme
Eingangsspannungsbedingungen: WS 100 V, 50 Hz
90 W (bei 30 % Druckverhältnis)
Umgebungsbedingungen (Temperatur/ Luftfeuchtigkeit)
(1) Bei Betrieb: 5 - 35 ºC, 30 - 80 % rel. F. (nicht
kondensierend)
(2) Bei Lagerung: -5 - 60 ºC, 30- 90 % rel. F. (nicht
kondensierend)
Spécifications de base
SPECIFICATIONS D'IMPRESSION
Nom du modèle
CT408i DT/CT412i DT/
CT424i DT
Méthode
Thermique direct
d'impression
Densité de la
CT408i: 203 dpi (8 points/mm)
tête (Résolution)
CT412i: 305 dpi (12 points/mm)
CT424i: 600 dpi (23.6 points/mm)
CARACTERISTIQUES DE FONCTIONNEMENT
Dimensions
198 (L) X 247 (P) X 181 (H) mm sans les parties saillantes
Poids
3 kg
Spécifications pour l'alimentation électrique
secteur)
(1) Tension d'entrée: CA 100 - 240 V, ±10 %, 50 - 60 Hz
(2) Sortie: CC 25 V, 2,0 A
Puissance consommée
Specification sur la tension d'alimentation: CA 100 V, 50 Hz
90 W (à 30 % taux d'impression)
Conditions d'utilisation (Température / Humidité)
(1) En service: 5 - 35 ºC, hygrométrie 30 - 80 % (sans
condensation)
(2) En stockage: -5 - 60 ºC, hygrométrie 30 - 90 % (sans
condensation)
Bezeichnung der
Teile
POWER-Anzeige
ERROR-Anzeige
ON LINE-Anzeige
ON
LINE-Taste
FEED-Taste
Netzschalter
Etikettenauswurf
Obere Abdeckung
Verriegeln zum Öffnen/
Schließen des Abdeckung
Druckkopf
Etikettenhalter
Schiebehebel für die Etikettenführung
Druckplattenwalze
Farbbandeinheit
Gleichstromanschluss
Schnittstelle
USB-Buchse (Typ B)
RS-232C-Buchse
Optionale Schnittstellenmodul
(USB+RS232C-Modell nur)
LAN-Buchse
Optional
Spendeeinheit

Schneideeinheit

Zubehör
Kurzanleitung, Sicherheitshinweise,

Weltweite garantie
Netzkabel

Netzadapter

Kernadapter (TT-modell nur)

Anderen
Netzstecker

Gleichstromstecker

Netzsteckdose

Symbol
:Direct current
:Gleichstrom
Options
POWER
ERROR
Unité de distributeur

ON LINE
Unité de massicot

Accessoires
Guide rapide, Consignes de sécurité,

Brochure "programme de garantie"
Cordon d'alimentation secteur

Adaptateur secteur

Adaptateurs
de noyau

(seulement modèle
TT)
Autres
Fiche CA

Fiche CC

Prise CA

Symbole
:Courant direct
USB+RS232C)
CT408i TT/CT412i TT/
CT424i TT
Thermodirekt und
Thermotransfer
CT408i TT/CT412i TT/
CT424i TT
Thermique direct et
Transfert thermique
(Adaptateur
Nombre de las
Partes
Indicador
POWER
Indicador
ERROR
Indicador ON LINE
Tecla
ON LINE
Tecla
FEED
Interruptor de corriente
Salida de etiquetas
Cubierta superior
Palanca de apertura/cierre de
la cubierta
Cabezal de impresión
Soporte del rollo de papel
Palanca de deslizamiento de
la guía del papel
Rodillo de platina
Unidad de papel de transferencia
Conector de entrada CC
Interfaz
Conector USB (Tipo B)
Conector RS-232C
Módulo de interfaz opcional
(único modelo
USB+RS232C)
Conector LAN
Opciones
Unidad del dispensador

Unidad del cortador

Accesorios
Guía rápida, Instrucciones de

seguridad, Especificaciones de garantía
Cable de alimentación

Adaptador de CA

Adaptadores de núcleo
(único modelo TT)

Otros
Enchufe de CA

Enchufe de CC

Tomacorriente de CA

Símbolo
:Corriente directa

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CT4i Series and is the answer not in the manual?

Questions and answers

Summary of Contents for SATO CT4i Series

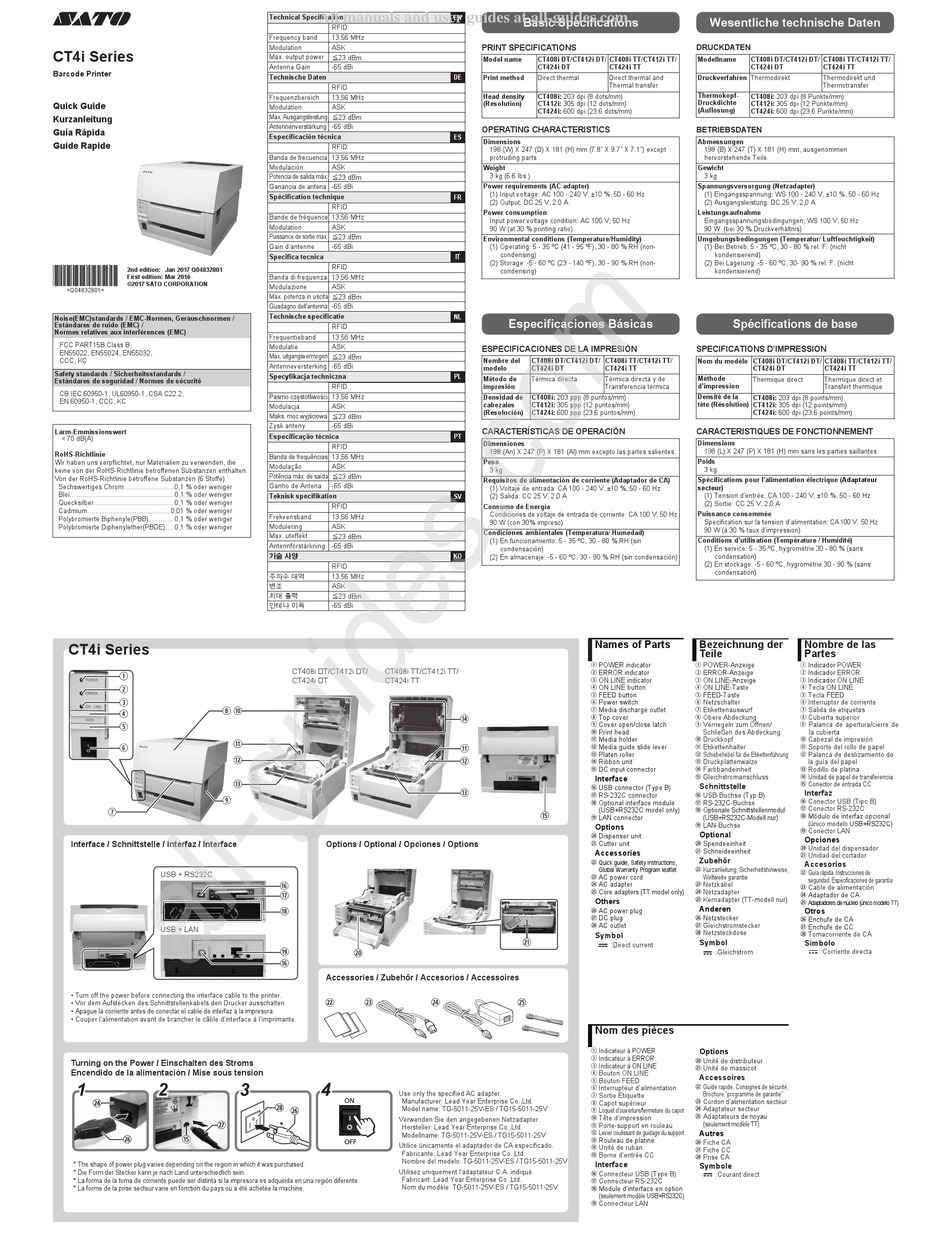

  • Page 1 Technical Specification Basic Specifications Wesentliche technische Daten RFID Frequency band 13.56 MHz PRINT SPECIFICATIONS DRUCKDATEN Modulation CT4i Series Max. output power ≦23 dBm Model name CT408i DT/CT412i DT/ CT408i TT/CT412i TT/ Modellname CT408i DT/CT412i DT/ CT408i TT/CT412i TT/ Antenna Gain...
  • Page 2 All manuals and user guides at all-guides.com Specifiche di base Basisspecificaties Podstawowe dane techniczne SPECIFICHE DI STAMPA AFDRUKSPECIFICATIES DANE TECHNICZNE DRUKU CT4i Series Nome del CT408i DT/CT412i DT/ CT408i TT/CT412i TT/ Modelnaam CT408i DT/CT412i DT/ CT408i TT/CT412i TT/ Nazwa modelu...

This manual is also suitable for:

Ct408i dtCt412i dtCt424i dtCt408i ttCt412i ttCt424i tt

Table of Contents
