6 Teileübersicht Multisensor-Set
1
2
3
4
B
13
D

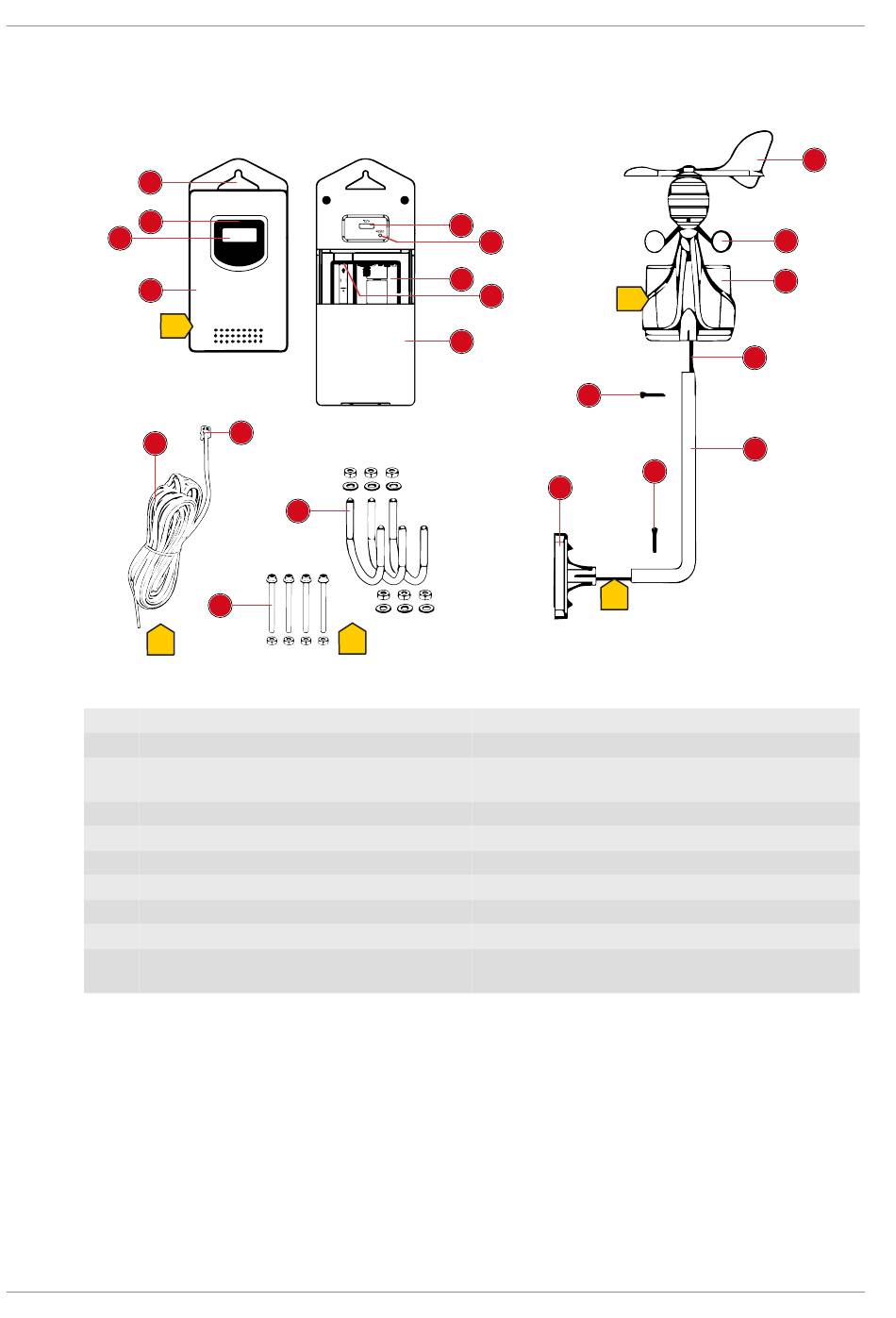

Abb. 2: Multisensor-Set: Thermo-/Hygrometer (oben links) und Wind-/Regenmesser (rechts)
1 Vorrichtung für Wandmontage
3 Display
5 °C/°F-Taste (Anzeigewechsel zwischen °C
und °F)
7 Batteriefach
9 Batteriefachabdeckung
11 Windschalen
13 Verbindungskabel mit Modularstecker
15 Montageschuh
17 Rohrschellen
19 Modularstecker zur Verbindung an der
Modularbuchse der Basisstation

7 Lieferumfang

Basisgerät (A), Thermo-/Hygrometer (B), Wind-/Regenmesser (C), Verbindungskabel (D), Montagezu-
behör (E)
Außerdem erforderlich (nicht im Lieferumfang enthalten):
Station: 4 Stck. Mignon-Batterien (1.5V, Typ AA)
Sensor: 2 Stck. Mignon-Batterien (1.5V, Typ AA)
Kleiner Kreuzschraubendreher
8 / 80
19
17
18
E
5
6
7
8
C
9
16
15
D
2 Funktionsleuchte (Signalübertragung)
4 Gehäuse
6 RESET-Taste (alle Einstellungen zurück-
setzen)
8 Modularbuchse für Verbindungskabel
10 Windfahne
12 Regenmesser
14 Montagerohr (mehrteilig)
16 Fixierungsschrauben
18 Befestigungsschrauben und Muttern
