11 Installation du multi- capteurs

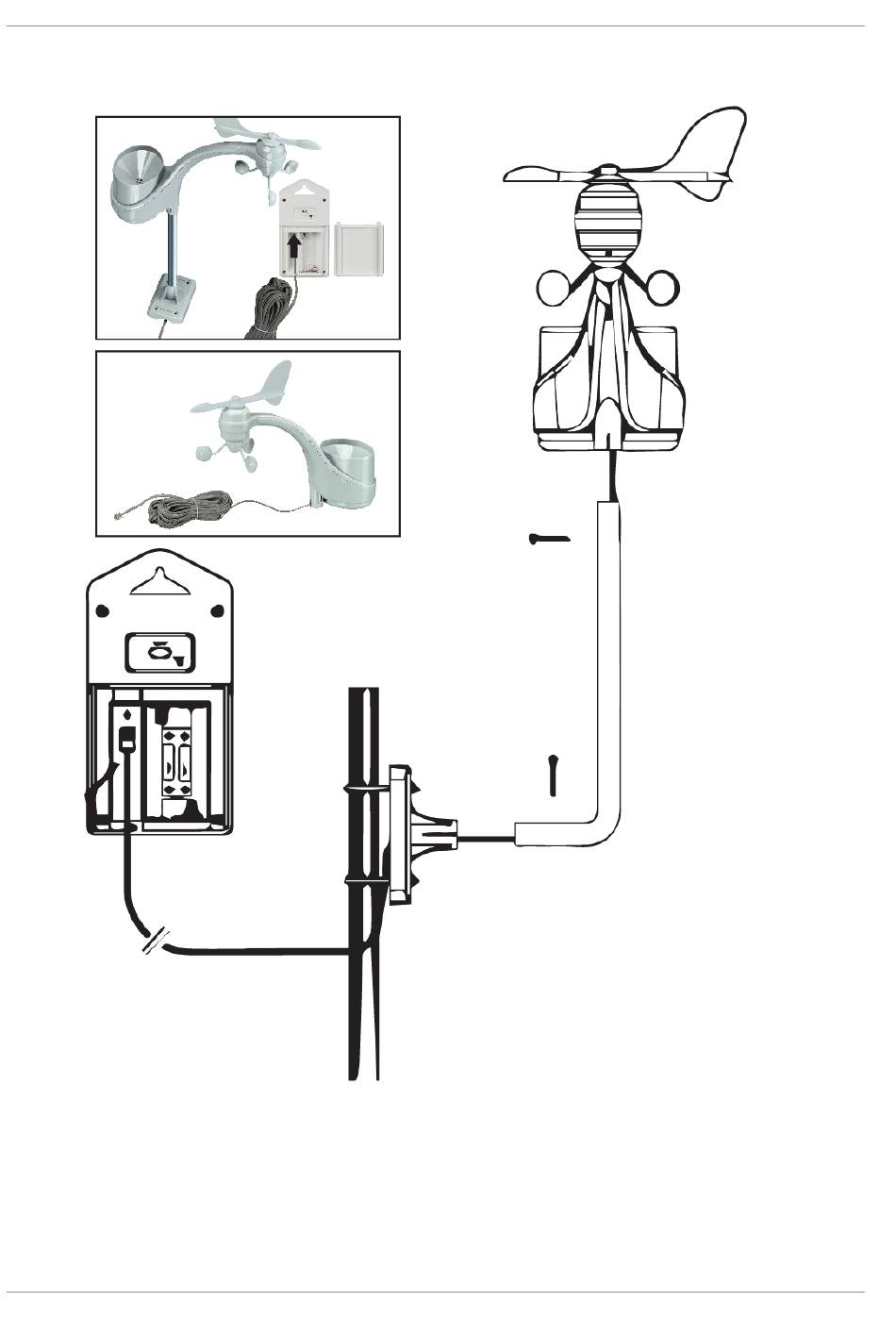

Fig. 4: Exemple de montage
1. Assemblez les différentes pièces du tube de montage.
2. Faites passer avec précaution le câble de raccordement entre l'anémomètre et le pluviomètre à
travers le tube de montage et le patin de montage.
3. Insérez une extrémité du tube de montage dans l'ouverture sous le pluviomètre et l'autre extrémité
dans l'ouverture du sabot de montage.
ATTENTION ! Veillez à ce que le câble ne soit pas endommagé lors de l'insertion du tube !
