S+S Regeltechnik AERASGARD AC02-Modbus Operating Instructions, Mounting & Installation

Multifunctional duct/on-wall sensors and measuring transducers, for humidity, temperature, co2 content and air quality, calibratable, with modbus connection
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 14

Quick Links

Download this manual
D G F r

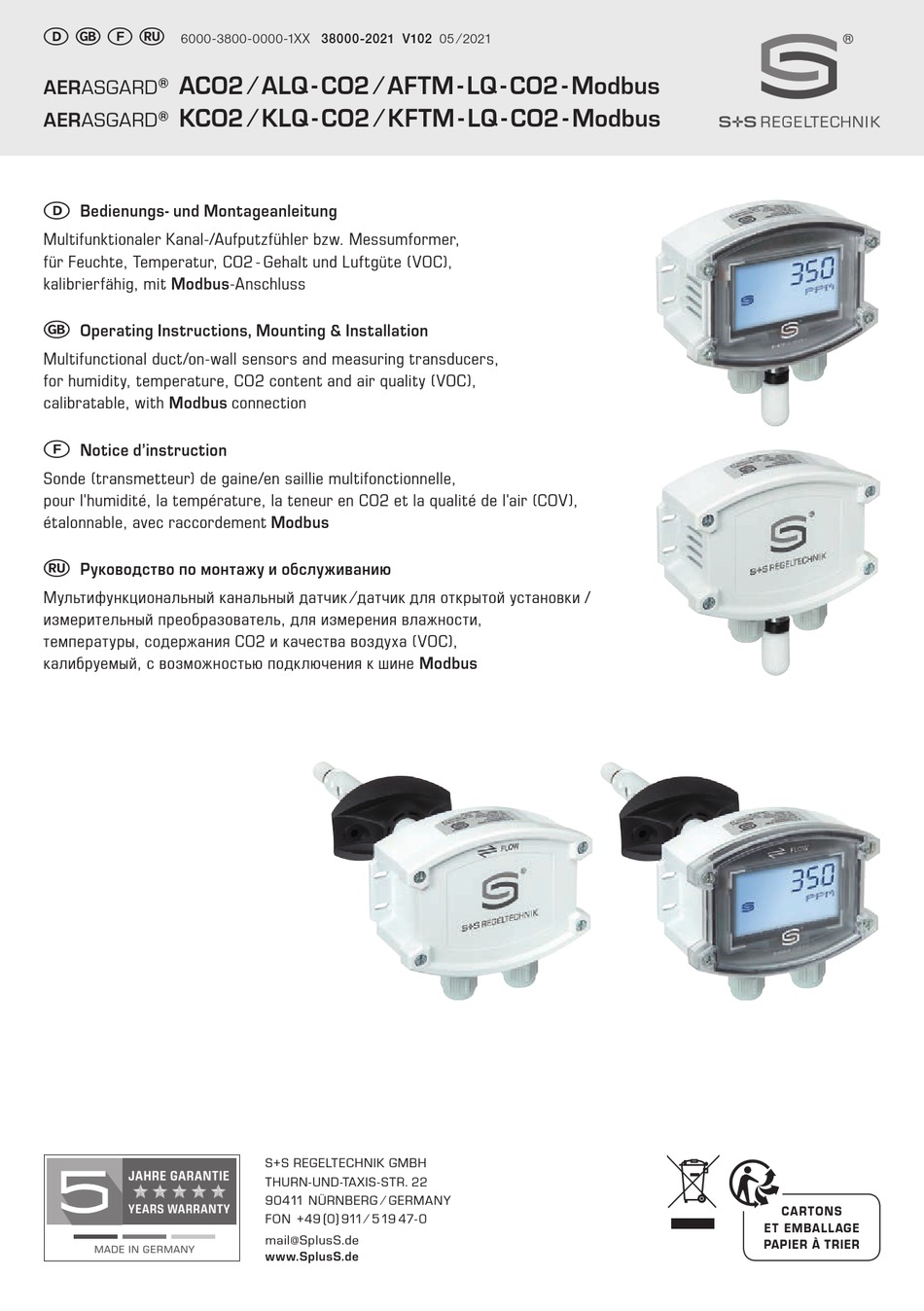

6000-3800-0000-1XX 38000-2021 V102 05 ⁄ 2021
ACO2 ⁄ ALQ - CO2 ⁄ AFTM - LQ - CO2 - Modbus
 
AERASGARD
®
KCO2 ⁄ KLQ - CO2 ⁄ KFTM - LQ - CO2 - Modbus
 
AERASGARD
®
D
Bedienungs- und Montageanleitung
Multifunktionaler Kanal-/Aufputzfühler bzw. Messumformer,
für Feuchte, Temperatur, CO2 - Gehalt und Luftgüte (VOC),
kalibrierfähig, mit Modbus-Anschluss
G
Operating Instructions, Mounting & Installation
Multifunctional duct/on-wall sensors and measuring transducers,
for humidity, temperature, CO2 content and air quality (VOC),
calibratable, with Modbus connection
F
Notice d'instruction
Sonde (transmetteur) de gaine/en saillie multifonctionnelle,
pour l'humidité, la température, la teneur en CO2 et la qualité de l'air (COV),
étalonnable, avec raccordement Modbus
r
Руководство по монтажу и обслуживанию
Мультифункциональный канальный датчик ⁄ датчик для открытой установки /
измерительный преобразователь, для измерения влажности,
температуры, содержания CO2 и качества воздуха (VOC),
калибруемый, с возможностью подключения к шине Modbus
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AERASGARD AC02-Modbus and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for S+S Regeltechnik AERASGARD AC02-Modbus

Summary of Contents for S+S Regeltechnik AERASGARD AC02-Modbus

  • Page 1 Мультифункциональный канальный датчик ⁄ датчик для открытой установки / измерительный преобразователь, для измерения влажности, температуры, содержания CO2 и качества воздуха (VOC), калибруемый, с возможностью подключения к шине Modbus S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄...
  • Page 2 D G F r ACO2 ⁄ ALQ - CO2 ⁄ AFTM - LQ - CO2 - Modbus   AERASGARD ® KCO2 ⁄ KLQ - CO2 ⁄ KFTM - LQ - CO2 - Modbus   AERASGARD ® M16x1.5 M16x1.5 Maßzeichnung x CO2 - Modbus Dimensional drawing x LQ - CO2 - Modbus Plan coté...

  • Page 3: Technische Daten

    ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 Die wartungsfreien mikroprozessorgesteuerten Aufputz- bzw. Kanalfühler mit Modbus- Anschluss, wahlweise mit ⁄ ohne Display, dienen zur Erfassung aller für ein Raumklima relevanten Messgrößen. Hierzu werden die Mess größen Luftfeuchtigkeit, Temperatur, CO2 -Konzentration sowie Luft qualität (VOC) gemessen. Durch Erfassung aller vier Mess größen in einem Gerät kann das gesamte Raumklima effektiv überwacht und gesteuert werden.
  • Page 4 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 Anzeige Anzeige Standard alternative Ausgangsgrößen Standardmäßig werden im Display die Mess werte mit den entsprechenden Einheiten zyklisch nacheinander angezeigt: CO2-Gehalt in ppm, Luft qualität (VOC) in %, Temperatur in °C, relative Feuchte in % r.H.
  • Page 5 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 ® AERASGARD ACO2 - Modbus Aufputzfühler für CO2 - Gehalt, Deluxe AERASGARD ® ALQ - CO2 - Modbus Aufputzfühler für CO2 - Gehalt und Luftgüte (VOC), Deluxe AERASGARD ®...
  • Page 6 Montage und Inbetriebnahme ACHTUNG !  Die minimale CO2 - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm. Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzen- trationsänderung verzögert auftreten.
  • Page 7 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Konfiguration Rev. 2021 - V32 intro BUSADRESSE MODBUS Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8...

  • Page 8: Anzeige Im Displ Ay

    ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Konfiguration Rev. 2021 - V32 intro ANZEIGE IM DISPL AY Standardmäßig werden im Display die Mess werte mit den entsprechenden Einheiten zyklisch nacheinander angezeigt: CO2-Gehalt in ppm, Luft qualität (VOC) in %, Temperatur in °C, relative Feuchte in % r.H. Über die Modbusschnittstelle kann anstelle der Standard-Anzeige eine alternative Ausgangs größe programmiert werden: CO2-Gehalt in ppm, Luft qualität (VOC) in %, Temperatur in °C, relative Feuchte in % r.H., atmosphärischer Luftdruck in hPa Hierbei wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt.
  • Page 9 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Konfiguration Rev. 2021 - V32 intro ASCII-Code-Tabelle für Dot Matrix Anzeigebereich ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Leer “ & < > ü ä Ä...
  • Page 10 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Telegramme TELEGRAMME Function 04 Read Input Register Register Parameter Data Type Value Range 3x0001 Abtastung 4 s Signed 16 Bit 350...5000 350...5000 ppm 3x0002 Filterung 32 s Signed 16 Bit 350...5000 350...5000 ppm 3x0003...
  • Page 11 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Telegramme Function 05 Write Single Coil Register Parameter Data Type Value Range 0x0001 Reset (Autozero) CO2 Bit 0 0 / 1 OFF - ON 0x0002 Reset (Autozero) VOC Bit 1 0 / 1 OFF - ON...
  • Page 12 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Installation Rev. 2021 - V32 intro Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m...
  • Page 13 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...

  • Page 14: Technical Data

    ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 The maintenance-free, microprocessor-controlled on-wall or duct sensor with Modbus connection, with ⁄ without optional display, is used to monitor all measurands of relevance to the climate inside a room. These are the measurands air humidity, temperature, CO2 concentration as well as air quality (VOC). By using a single device to monitor all four measurands, it is possible to effectively monitor and regulate the entire room climate.
  • Page 15 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 Display Display standard alternative output variables By default, the display indicates the following measurements with the corresponding units cyclically and consecutively: CO2 content in ppm, air quality (VOC) in %, temperature in °C, relative humidity in % r.H.
  • Page 16 ® AERASGARD ACO2 ⁄ ALQ - CO2 ⁄ AFTM - (LQ )- CO2 - Modbus Rev. 2021 - V25 ® AERASGARD ACO2 - Modbus On-wall sensor for CO2 content, Deluxe AERASGARD ® ALQ - CO2 - Modbus On-wall sensor for CO2 content and air quality (VOC), Deluxe AERASGARD ®...

  • Page 17: Installation And Commissioning

    Installation and Commissioning ATTENTION !  The minimum CO2 concentration of outdoor air amounts to approx. 350 ppm in leafy, hardly industrialised areas. Gas inter-exchange in the sensor element happens by diffusion. Depending on the changes to the concentration and the flow velocity of the air surrounding the sensor, the reaction of the device to the change of concentration may take place with a delay.

  • Page 18: Bus Address

    ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Configuration Rev. 2021 - V32 intro BUS ADDRESS MODBUS Bus address (binary coded, value selectable from 1 to 247) DIP switch [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5...
  • Page 19 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Configuration Rev. 2021 - V32 intro READOUT IN THE DISPL AY By default, the display indicates the following measurements with the corresponding units cyclically and consecutively: CO2 content in ppm, air quality (VOC) in %, temperature in °C, relative humidity in % r.H. The Modbus interface can be used to program an alternative output variable instead of the standard display: CO2 content in ppm, air quality (VOC) in %, temperature in °C, relative humidity in % r.H., atmospheric pressure in hPa In this case, the first line indicates the value while the second line indicates the corresponding unit statically.
  • Page 20 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Configuration Rev. 2021 - V32 intro ASCII Code Table for Dot Matrix Display Area ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Blank “ & < >...
  • Page 21 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Telegrams TELEGRAMS Function 04 Read Input Register Register Parameter Data Type Value Range 3x0001 Sampling 4 s Signed 16 bit 350...5000 350...5000 ppm 3x0002 Filtering 32 s Signed 16 bit 350...5000 350...5000 ppm 3x0003...
  • Page 22 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Telegrams Function 05 Write Single Coil Register Parameter Data Type Value Range 0x0001 Reset (Auto zero) CO2 Bit 0 0 / 1 OFF - ON 0x0002 Reset (Auto zero) VOC Bit 1 0 / 1 OFF - ON...
  • Page 23 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Installation Rev. 2021 - V32 intro General layout of bus structure MODBUS RTU-Master Passive Active branch branch RS-485 Line Line Trunk line termination termination Stub line Slave n Stub line: Multiple branch n: Slave 1...
  • Page 24 Important notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...

  • Page 25: Caractéristiques Techniques

    ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 Les sondes pour montage en saillie ou en gaine commandée par microprocesseur sans entretien avec raccordement Modbus, au choix avec / sans écran, sert à mesurer toutes les grandeurs de mesure importantes pour le climat ambiant. Il s'agit des grandeurs de mesure d'humidité de l'air, de température, de concentration de CO2 ainsi que la qualité...
  • Page 26 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 Affichage Affichage standard dimensions de sortie alternatives Par défaut, les valeurs de mesure suivantes sont affichées de manière cyclique, les unes après les autres dans l'écran avec les unités correspondantes : Teneur en CO2 en ppm, qualité...
  • Page 27 ® AERASGARD ACO2 ⁄ ALQ - CO2 ⁄ AFTM - (LQ )- CO2 - Modbus Rev. 2021 - V25 ® AERASGARD ACO2 - Modbus Sonde en saillie pour la teneur en CO2, Deluxe AERASGARD ® ALQ - CO2 - Modbus Sonde en saillie pour la teneur en CO2 et la qualité...

  • Page 28: Montage Et Mise En Service

    Montage et mise en service ATTENTION !  La teneur minimale en CO2 de l'air extérieur dans des régions vertes à faible degré d'industrialisation est de l'ordre 350 ppm. L'échange de gazdans l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du capteur, la réaction de l'appareil à...
  • Page 29 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Configuration Rev. 2021 - V32 intro ADRESSE DU BUS MODBUS Adresse du bus (code binaire, valance réglable de 1 à 247) Interrupteur DIP [ A ] DIP 1 DIP 2 DIP 3 DIP 4...

  • Page 30: Affichage Sur L'écran

    ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Configuration Rev. 2021 - V32 intro AFFICHAGE SUR L'ÉCRAN Par défaut, les valeurs de mesure suivantes sont affichées de manière cyclique, les unes après les autres dans l'écran avec les unités correspondantes : Teneur en CO2 en ppm, qualité...
  • Page 31 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Configuration Rev. 2021 - V32 intro Tableau des codes ASCII pour la zone d'affichage de la matrice de points ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Espace “...
  • Page 32 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Télégrammes TÉLÉGRAMMES Function 04 Read Input Register Registre Paramètre Data Type Value Range 3x0001 Balayage 4 s Signed 16 Bit 350…5000 350...5000 ppm 3x0002 Filtrage 32 s Signed 16 Bit 350…5000 350...5000 ppm 3x0003...

  • Page 33: Function 05 Write Single Coil

    ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Télégrammes Function 05 Write Single Coil Registre Paramètre Data Type Value Range 0x0001 Réinitialisation (Autozero) CO2 Bit 0 0 / 1 OFF - ON 0x0002 Réinitialisation (Autozero) COV Bit 1 0 / 1 OFF - ON...
  • Page 34 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Installation Rev. 2021 - V32 intro Structure générale du bus MODBUS RTU-Master Raccord Raccord actif passif RS-485 Fin de ligne Fin de ligne Ligne principale (câble principal) Tronçon (câble de dérivation) Slave n...
  • Page 35 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.

  • Page 36: Технические Данные

    ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 Не нуждающийся в техническом обслуживании, управляемый микропроцессором канальные датчики или датчики для открытой установки с возможно- стью подключения к шине Modbus, на выбор с дисплеем или без дисплея, для измерения всех важных параметров микроклимата в помещении. К таким параметрам...
  • Page 37 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus Rev. 2021 - V25 Индикация Индикация (стандартная) альтернативных выходных величин В стандартном исполнении на дисплее поочередно и циклично отображаются следующие измеренные значения с соответствующими единицами измерения: содержание углекислого газа (млн ), качество...
  • Page 38 ® AERASGARD ACO2 ⁄ ALQ - CO2 ⁄ AFTM - (LQ )- CO2 - Modbus Rev. 2021 - V25 AERASGARD ® ACO2 - Modbus Датчик для открытой установки для содержания CO2, Deluxe AERASGARD ® ALQ - CO2 - Modbus Датчик для открытой установки для содержания CO2 и качества воздуха (VOC), Deluxe AERASGARD ®...

  • Page 39: Монтаж И Ввод В Эксплуатацию

    Монтаж и ввод в эксплуатацию ВНИМАНИЕ!  Минимальная концентрация CO2 в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 млн . Газообмен в чувствительном элементе осуществляется благодаря диффузии. В зависимости от изменения концентрации и скорости потока воздуха вблизи чувствительного элемента реакция прибора на изменение концентрации может происходить с задержкой. При монтаже канальные датчики...
  • Page 40 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Конфигурация Rev. 2021 - V32 intro А ДРЕС ШИНЫ MODBUS Адрес шины (двоичный, настраиваемая значимость от 1 до 247) DIP-переключатель [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6...

  • Page 41: Индик Ация На Дисплее

    ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Конфигурация Rev. 2021 - V32 intro ИНДИК АЦИЯ НА ДИСПЛЕЕ В стандартном исполнении на дисплее поочередно и циклично отображаются следующие измеренные значения с ), качество воздуха (VOC; %), соответствующими...
  • Page 42 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Конфигурация Rev. 2021 - V32 intro Таблица кодов ASCII для полей с точечной матрицей ASCII Символ ASCII Символ ASCII Символ ASCII Символ ASCII Символ Пробел “ & < >...
  • Page 43 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Телеграммы ТЕЛЕГРАММЫ Функция 04 — Чтение регистров ввода (Read Input Register) Регистр Параметр Тип данных Значение Диапазон 3x0001 Считывание 4 с Со знаком 16 бит 350...5000 350...5000 млн 3x0002 Фильтрация 32 с Со...
  • Page 44 ® HYGRASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Телеграммы Функция 05 — Запись значения одного флага (Write Single Coil) Регистр Параметр Тип данных Значение Диапазон 0x0001 Сброс (Autozero) CO2 Бит 0 0 / 1 OFF - ON 0x0002 Сброс...
  • Page 45 ® AERASGARD AFTM- ⁄ KFTM - LQ - CO2 - Modbus | Подключение Rev. 2021 - V32 intro Общая структура шины MODBUS RTU-Master Пассивное Активное ответвление ответвление RS-485 Оконечная Оконечная Магистральная нагрузка нагрузка линия шины шины (магистральный кабель) Тупиковая линия (ответвитель- Slave n ный...

  • Page 46: Важные Указания

    Важные указания – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается...
  • Page 47 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
