S+S Regeltechnik AFTF-20-VA Operating Instructions, Mounting & Installation

On-wall humidity and temperatire sensor (± 1.8 %), calibratable, with multy-range switching and active output
Hide thumbs
Table of Contents
  • Technische Daten
  • Wichtige Hinweise
  • Technical Data
  • Supply Voltage
  • Caractéristiques Techniques
  • Tension D'alimentation
  • Технические Данные
  • Напряжение Питания

Advertisement

Available languages

Available languages

  • ENGLISH, page 8

Quick Links

Download this manual

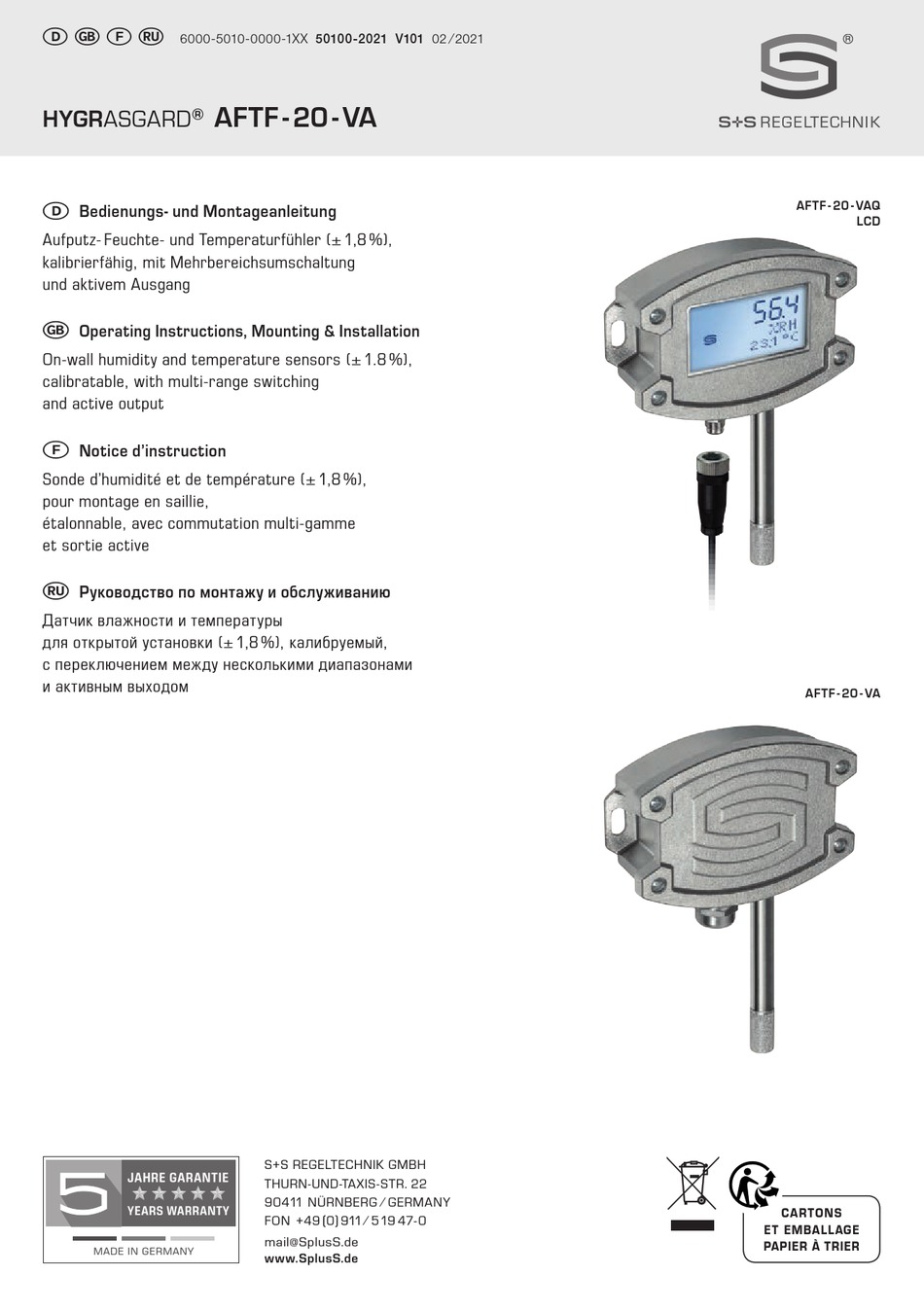

D G F r
6000-5010-0000-1XX 50100-2021 V101 02 ⁄ 2021
AFTF - 20 - VA
HYGRASGARD
® 
D
Bedienungs- und Montageanleitung
Aufputz- Feuchte- und Temperaturfühler (± 1,8 %),
kalibrierfähig, mit Mehrbereichsumschaltung
und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
On-wall humidity and temperature sensors (± 1.8 %),
calibratable, with multi-range switching
and active output
F
Notice d'instruction
Sonde d'humidité et de température (± 1,8 %),
pour montage en saillie,
étalonnable, avec commutation multi-gamme
et sortie active
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры
для открытой установки (± 1,8 %), калибруемый,
с переключением между несколькими диапазонами
и активным выходом
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
AFTF - 20 - VAQ
LCD
AFTF - 20 - VA
CARTONS
ET EMBALLAGE
PAPIER À TRIER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AFTF-20-VA and is the answer not in the manual?

Questions and answers

Related Manuals for S+S Regeltechnik AFTF-20-VA

Summary of Contents for S+S Regeltechnik AFTF-20-VA

  • Page 1 для открытой установки (± 1,8 %), калибруемый, с переключением между несколькими диапазонами и активным выходом AFTF - 20 - VA S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
  • Page 2 D G F r AFTF - 20 - VA HYGRASGARD ®  Maßzeichnung AFTF - 20 - VA Dimensional drawing Plan coté Габаритный чертеж Gehäuse mit M12-Steckverbinder Gehäuse mit Kabelverschraubung Housing with M12 connector Housing with cable gland Boîtier avec connecteur M12 Boîtier avec presse-étoupe Корпус...

  • Page 3: Technische Daten

    ® HYGRASGARD AFTF - 20 - VA Rev. 2021 - V13 Kalibrierfähiger Außen-Feuchte- und Temperatursensor HYGRASGARD ® AFTF - 20-VA (± 1,8 %) mit Metall -Sinterfilter, robustes Gehäuse aus Edelstahl V4A, wahl weise mit ⁄ ohne Display, mit Kabelverschraubung oder M12-Steckverbinder nach DIN EN 61076-2-101. Er misst die relative Feuchte und ⁄...
  • Page 4 ® HYGRASGARD AFTF - 20 - VA Rev. 2021 - V13 Temperaturtabelle Temperaturtabelle Temperaturtabelle Temperaturtabelle Feuchtetabelle MB: –35 …+75 °C MB: –35 …+35 °C MB: 0 …+50 °C MB: 0 …+80 °C MB: 0 …100 % r. H. °C °C °C °C r.H.
  • Page 5 ® HYGRASGARD AFTF - 20 - VA Schaltbild AFTF - xx - U Steckerbelegung AFTF - xx -U mit ⁄ ohne Display (M12) (Tyr 2) 1 2 3 4 5 6 °C r.H. offset Stecker Display +UB 24V AC/DC Ausgang Feuchte 0 -10 V in % r.H. +UB 24 V AC/DC Ausgang Temperatur 0 -10 V in °C Ausgang Feuchte 0 -10 V [% r.H.]...
  • Page 6 ® HYGRASGARD AFTF - 20 - VA VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs- spannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung ge - Schaltung messen!

  • Page 7: Wichtige Hinweise

    Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...

  • Page 8: Technical Data

    ® HYGRASGARD AFTF - 20 - VA Rev. 2021 - V13 Calibratable outdoor humidity and temperature sensor HYGRASGARD ® AFTF - 20-VA (± 1.8 %) with metal sinter filter, rugged housing, stainless steel V4A, optionally with ⁄ without display, with cable gland or M12 connector according to DIN EN 61076-2-101. It measures the relative humidity and the temperature of the air and converts the measurand into a standard signal of 0 - 10 V or 4...20 mA.
  • Page 9 ® HYGRASGARD AFTF - 20 - VA Temperature table Temperature table Temperature table Temperature table Humidity table MR: –35 …+75 °C MR: –35 …+35 °C MR: 0 …+50 °C MR: 0 …+80 °C MR: 0 …100 % r. H. °C °C °C °C...
  • Page 10 ® HYGRASGARD AFTF - 20 - VA Schematic diagram AFTF - xx - U Pin assignment AFTF - xx - U with ⁄ without display (M12) (Tyr 2) 1 2 3 4 5 6 °C r.H. offset Plug for display +UB 24V AC/DC Output humidity 0 -10 V in % r.H.

  • Page 11: Supply Voltage

    ® HYGRASGARD AFTF - 20 - VA SUPPLY VOLTAGE: Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 - 10 V devices on AC supply voltage.
  • Page 12 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...

  • Page 13: Caractéristiques Techniques

    ® HYGRASGARD AFTF - 20 - VA Rev. 2021 - V13 Capteur d'humidité et de température extérieure étalonnable HYGRASGARD ® AFTF - 20-VA (± 1,8 %) avec filtre fritté en métal, boîtier robuste en acier inox V4A, au choix avec / sans écran, avec presse-étoupe ou connecteur M12 selon DIN EN 61076-2-101. Il mesure l'humidité...
  • Page 14 ® HYGRASGARD AFTF - 20 - VA Tableau de température Tableau de température Tableau de température Tableau de température Tableau d’humidité plage de mesure : plage de mesure : plage de mesure : plage de mesure : plage de mesure : –35 …+75 °C –35 …+35 °C 0 …+50 °C...
  • Page 15 ® HYGRASGARD AFTF - 20 - VA Schéma de raccordement AFTF - xx - U Affectation des plots de connexion AFTF - xx - U avec ⁄ sans écran (M12) (Tyr 2) 1 2 3 4 5 6 °C r.H. offset Plug for display...

  • Page 16: Tension D'alimentation

    ® HYGRASGARD AFTF - 20 - VA TENSION D’ALIMENTATION : Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c.-à.-d. elle comprend un redressement demi-onde (diode de redressement). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif.
  • Page 17 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.

  • Page 18: Технические Данные

    ® HYGRASGARD AFTF - 20 - VA Rev. 2021 - V13 Калибруемый наружный датчик влажности и температуры HYGRASGARD ® AFTF - 20-VA (±1,8 %) с металлокерамическим фильтром, прочный корпус из высококачественной стали V4A, на выбор с дисплеем ⁄ без дисплея, с резьбовым кабельным вводом или разъемом M12 согласно...
  • Page 19 ® HYGRASGARD AFTF - 20 - VA Таблица значений Таблица значений Таблица значений Таблица значений Таблица значений температуры температуры температуры температуры влажности Диап. темп.: Диап. темп.: Диап. темп.: Диап. темп.: Диап. вл.: –35 …+75 °C –35 …+35 °C 0 …+50 °C 0 …+80 °C 0 …100 % отн.
  • Page 20 ® HYGRASGARD AFTF - 20 - VA Схема подключения AFTF - xx - U Разводка контактов AFTF - xx - U с ⁄ без дисплея (M12) (Tyr 2) 1 2 3 4 5 6 °C r.H. offset Plug for display +UB 24V AC/DC Output humidity 0 -10 V in % r.H.

  • Page 21: Напряжение Питания

    ® HYGRASGARD AFTF - 20 - VA НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 –10 В, этот встроенный выпрямитель до- пускает...
  • Page 22 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается...
  • Page 23 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Page 24 D G F r AFTF - 20 - VA HYGRASGARD ®  AFTF - 20 - VA AFTF - 20 - VA AFTF - 20 - VAQ AFTF - 20 - VAQ...
