Summary of Contents for Gorenje TGR SUPER SLIM

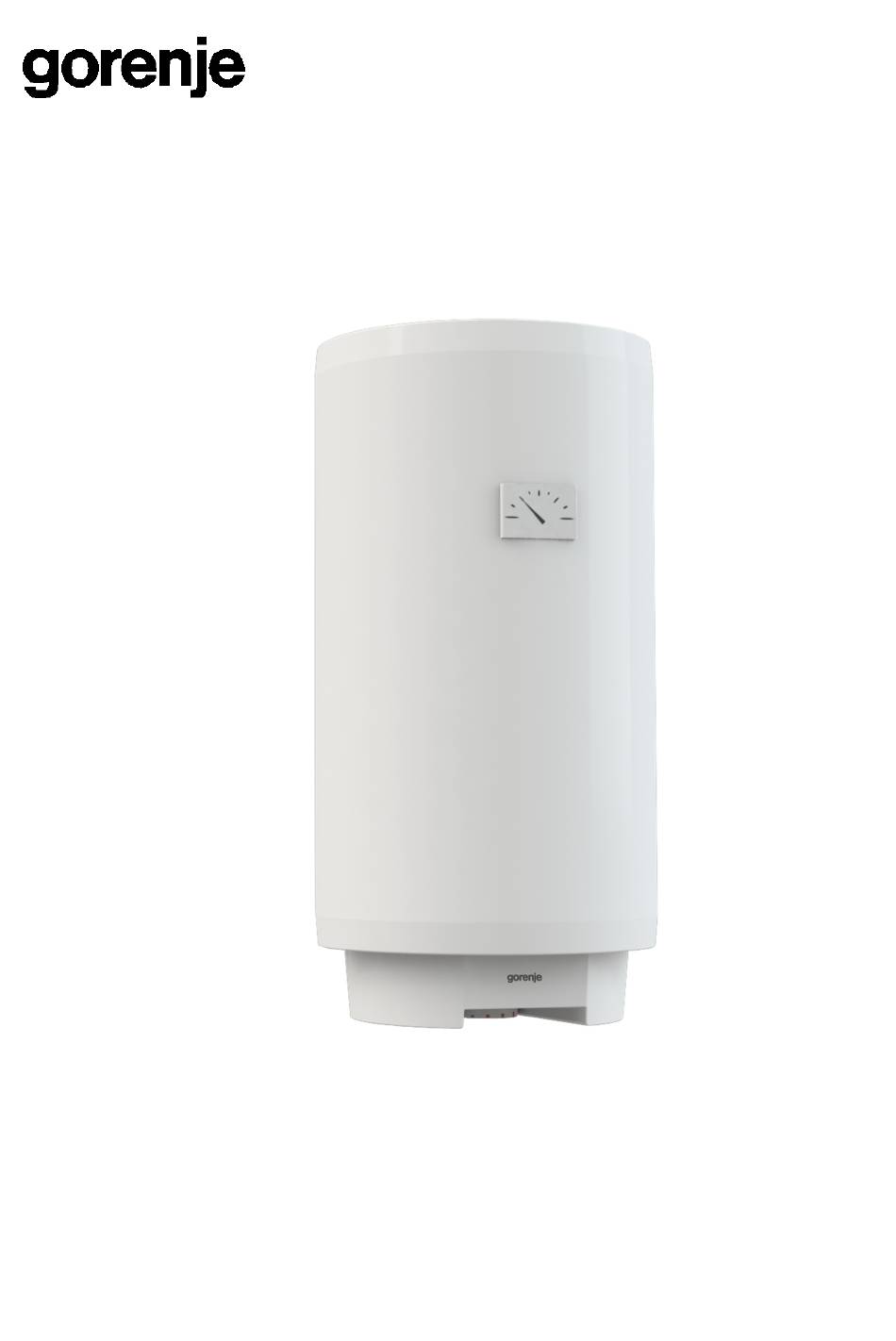

  • Page 1 TGR SUPER SLIM...
  • Page 3 Інструкція з експлуатації Руководство по зксплуатации Instrucţiuni de utilizare Instructions for Use...
  • Page 4: Технічні Характеристики

    Шановний покупець, ми вдячні Вам за придбання нашої продукції. ПЕРЕД УСТАНОВКОЮ ТА ПЕРШИМ ВИКОРИСТАННЯМ УВАЖНО ПРОЧИТАЙТЕ ЦЮ ІНСТРУКЦІЮ! ЦЕЙ ПРИЛАД НЕ ПРИЗНАЧЕНИЙ ДЛЯ КОРИСТУВАННЯ ОСОБАМИ (ВКЛЮЧНО З ДІТЬМИ) З ОБМЕЖЕНИМИ МОЖЛИВОСТЯМИ СЕНСОРНОЇ СИСТЕМИ АБО ОБМЕЖЕНИМИ РОЗУМОВИМИ ТА ФІЗИЧНИМИ ЗДІБНОСТЯМИ, А ТАКОЖ ОСОБАМИ, КОТРІ...
  • Page 5: Підключення До Водопроводу

    TGR 30 S TGR 50 S TGR 65 S 1135 TGR 80 S 1310 Приєднувальні і монтажні розміри водонагрівача [mm] ПІДКЛЮЧЕННЯ ДО ВОДОПРОВОДУ Підвід та відвід води позначені різними кольорами. Синій – холодна вода, червоний – гаряча. Нагрівач можна підключати до водопроводу двома способами. Закрита накопичувальна...
  • Page 6 Закрита (накопичувальна) система Відкрита (проточна) система Опис: 1 - бак-розширювач 6 - запірний вентиль 2 - лійка з підключенням до стоку 7 - зворотній клапан 3 - запобіжний клапан 4 - тестова насадка H - холодна вода 5 - редукційний клапан тиску T - гаряча...
  • Page 7: Підключення До Електромережі

    Перед підключенням до електромережі нагрівач необхідно наповнити водою. При першому наповненні відкрийте кран гарячої води на змішувачі. Нагрівач наповнений, коли вода починає витікати через стік змішувача. ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ Перед підключенням до електромережі в нагрівач слід встановити приєднувальний кабель H05VV-F 3G 1,5 mm .
  • Page 8 можна також безпосередньо крізь запобіжний клапан, встановивши важіль або гвинт запобіжного клапана в позицію "Test" (тест). Інший спосіб – просто зняти запобіжний клапан і злити воду крізь вхідне з’єднання. Після зливання води крізь вхідну трубку залишиться невелика кількість води, яку необхідно злити знявши для цього нагрівальний...
  • Page 9 Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ. ДАННЫЙ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ВОЗМОЖНОСТЯМИ СЕНСОРНОЙ СИСТЕМЫ ИЛИ ОГРАНИЧЕННЫМИ УМСТВЕННЫМИ ИЛИ ФИЗИЧЕСКИМИ СПОСОБНОСТЯМИ, А ТАКЖЕ ЛИЦАМИ С НЕДОСТАТОЧНЫМ ОПЫТОМ И ЗНАНИЯМИ, КРОМЕ...
  • Page 10: Подключение К Водопроводу

    TGR 30 S TGR 50 S TGR 65 S 1135 TGR 80 S 1310 Присоединительные и монтажные размеры нагревателя [mm] ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ Подвод или отвод воды обозначены разными цветами. Синий - холодная вода, красный - горячая. Нагреватель можно подключать к водопроводу двумя способами. Закрытая...
  • Page 11 Закрытая (накопительная) система Открытая (проточная) система Легенда: 1 - Расширительный бак 6 - Запорный клапан 2 - Воронка с подключением к стоку 7 - Невозвратный клапан 3 - Предохранительный клапан 4 - Испытательная насадка H - Холодная вода 5 - Редукционный клапан давления T - Горячая...
  • Page 12: Подключение К Электросети

    Перед подключением к электросети необходимо водонагреватель следует обязательно наполнить водой. При первом наполнении откройте кран горячей воды на смесителе. Нагреватель наполнен, когда вода начнет поступать через сток смесителя. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Перед подключением к электросети необходимо в водонагреватель поместить соединительный шнур минимальным сечением 1,5 mm (H05VV-F 3G 1,5 mm ) и...
  • Page 13 тройник или выпускной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы. Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку горячей воды на смесительном кране. После...
  • Page 14 Dragă Cumpărător, vă mulţumim pentru achiziţionarea produsului nostru. ÎNAINTE DE INSTALARE ŞI PRIMA UTILIZARE, CITIŢI CU ATENŢIE ACESTE INSTRUCŢIUNI. PREZENTUL APARATUL NU ESTE DESTINAT UTILIZĂRII DE CĂTRE PERSOANE (INCLUSIV COPIII) REDUCEREA FIZICE, SENZORIALE MENTALE APTITUDINILOR, SAU A LIPSEI DE EXPERIANCE ŞI CUNOŞTINŢE, CU EXCEPŢIA CAZULUI ÎN CARE LI S-AU OFERIT SUPRAVEGHERII SAU REFERITOARE LA UTILIZAREA DE PREGĂTIRE A APARATULUI CU PERSOANĂ...
  • Page 15 TGR 30 S TGR 50 S TGR 65 S 1135 TGR 80 S 1310 Măsurători de racordare şi montare a boilerului [mm] CONECTAREA LA SURSA DE ALIMENTARE CU APĂ Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori diferite. Ţeava de aducţiune a apei reci este marcată...
  • Page 16 Sistemul închis (de presiune) Sistemul deschis (fără presiune) Legendă: 1 - Rezervor de expansiune 6 - Supapa de închidere 2 - Coş cu conectare la scurgere 7 - Ventil de reţinere (la canalul colector) 3 - Supapa de siguranţă 4 - Accesoriu de încercare H - Apă...
  • Page 17 pentru apă caldă deasupra robinetului de mixare trebuie deschis. Atunci când boilerul este umplut cu apă, aceasta va începe să circule prin ţeava de scurgere a robinetului de mixare. CONECTAREA BOILERULUI LA REŢEAUA ELECTRICĂ Înainte de conectarea la instalaţia electrică, este necesar să montaţi un cablu de legătură cu secţiunea minimă...
  • Page 18 ţeava de admisie există o mică cantitate de apă reziduală ce se va scurge la îndepărtarea flanşei de încălzire. Exteriorul boilerului este curăţat cu o soluţie slabă de detergent. Nu se vor folosi solvenţi sau mijloace puternice de curăţare. Printr-un service regulat se va asigura o funcţionare impecabilă şi o durată de viaţă îndelungată...
  • Page 19: Installation

    Dear buyer, thank you for purchasing our product. Prior to the installation and first use of the electric water heater, please read these instructions carefully. THIS APPLIANCE IS NOT INTENDED FOR USE BY PERSONS (INCLUDING CHILDREN) WITH REDUCED PHYSICAL, SENSORY OR MENTAL CAPABILITIES, OR LACK OF EXPERIENCE AND KNOWLEDGE, UNLESS THEY HAVE BEEN GIVEN SUPERVISION OR INSTRUCTIONS CONCERNING THE USE OF THE APPLIANCE BY A PERSON RESPONSIBLE FOR THEIR SAFETY.
  • Page 20: Connection To The Water Supply

    TGR 30 S TGR 50 S TGR 65 S 1135 TGR 80 S 1310 Connection and installation dimensions of the water heater [mm] CONNECTION TO THE WATER SUPPLY The water heater connections for the inlet and outlet of water are colour-coded. The inlet of cold water is marked with blue colour, while the hot water outlet is marked with red colour.
  • Page 21 Closed (pressure) system Open (non-pressure) system Legend: 1 - Expansion tank 6 - Closing valve 2 - Funnel with outlet connection 7 - Non-return valve 3 - Safety valve 4 - Checking fitting H - Cold water 5 - Pressure reduction valve T - Hot water Closed (pressure) system Between the water heater and safety valve, no closing valve may be built in because...
  • Page 22: Use And Maintenance

    Before connecting it to the power supply, the water heater must be filled with water. When filling the heater for the first time, the tap for the hot water on the mixing tap must be opened. When the heater is filled with water, the water starts to run through the outlet pipe of the mixing tap.
  • Page 23 heater. The remaining water will be discharged after removing the heating flange, through the heating flange opening. The external parts of the water heater can be cleaned with a mild detergent solution. Do not use solvents and abrasives. Regular preventive maintenance inspections ensure faultless performance and long life of your heater.
  • Page 24 08/2012 381805...
