Localizador de cable

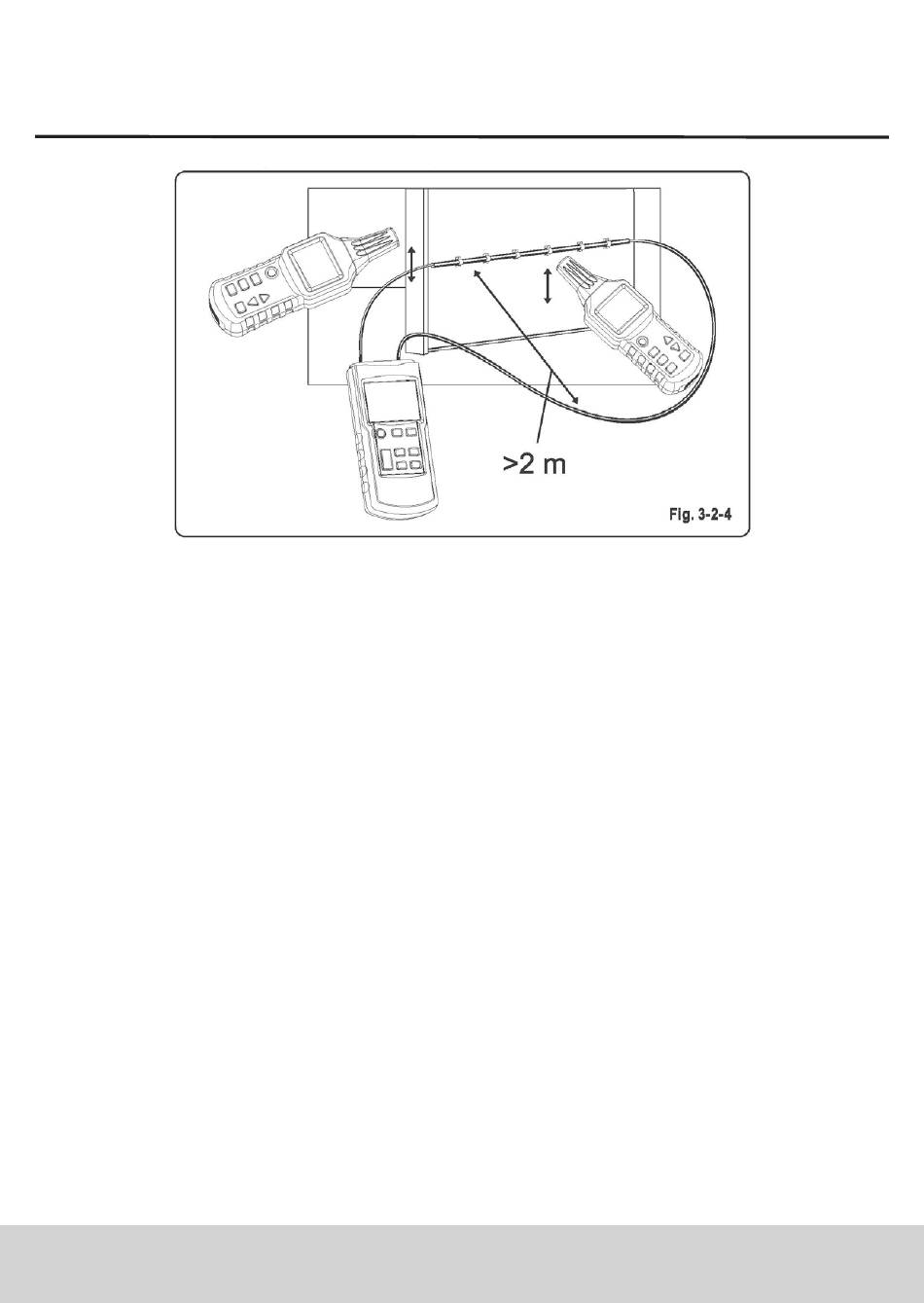

Recomendaciones
1. En esta aplicación, la influencia de la humedad o el mortero en la pared en
la profundidad de la localización es significativa.
2. Durante el proceso de detección del circuito, cuanto más fuerte sea la señal
mostrada en el tubo Nixie del detector, más cerca estará el cable detectado.
3. Ajuste la potencia de transmisión en el emisor para adaptarlo a diferentes
radios de detección.
4. Seleccione el modo manual en el receptor y una adecuada sensibilidad en
la recepción para localizar el circuito de forma precisa.
3.2.5 Clasificar o determinar el circuito instalado
Condiciones previas:
*El circuito debe estar sin corriente
* Los extremos de los cables de núcleo deben estar trenzados y conectados
entre sí.
*Conecte el emisor de la forma que se muestra en la Fig.3-2-5;
*El método de medición es el mismo que se muestra en el ejemplo.
