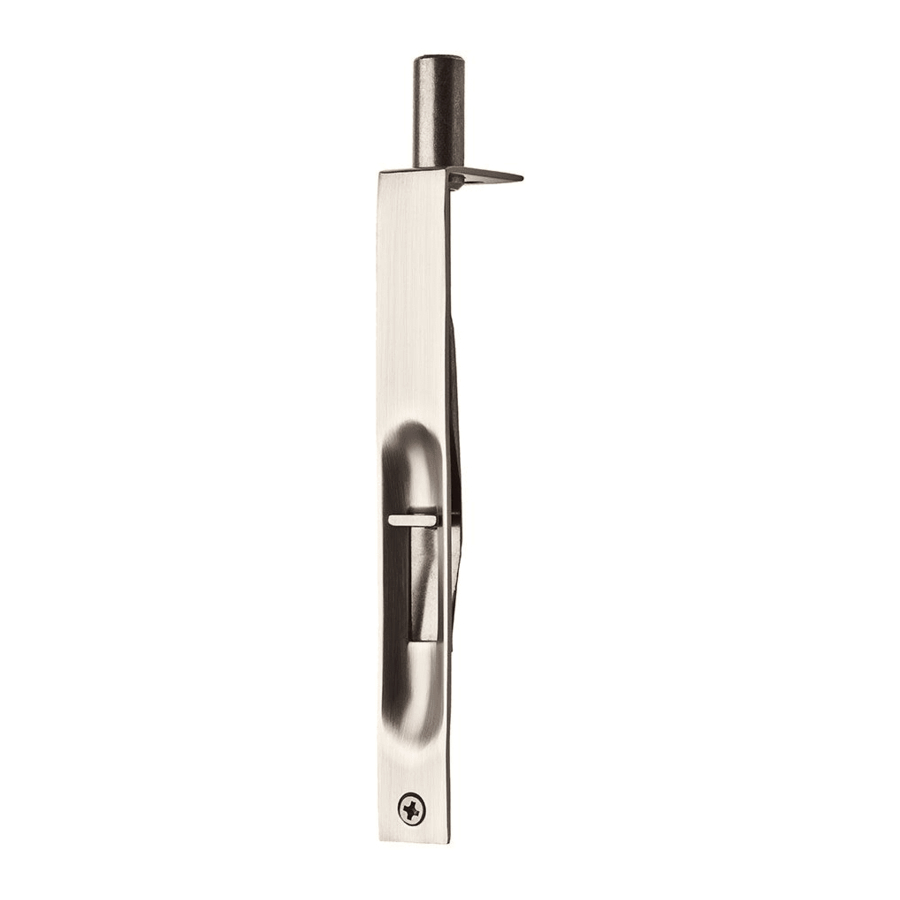

48773 / 01 Flush Bolt
9BR7020-XXX
1
Remove material.
Retire el material.
Retirez le matériel.
2
3
A
4
x2
12.7 mm
profundidad
profondeur

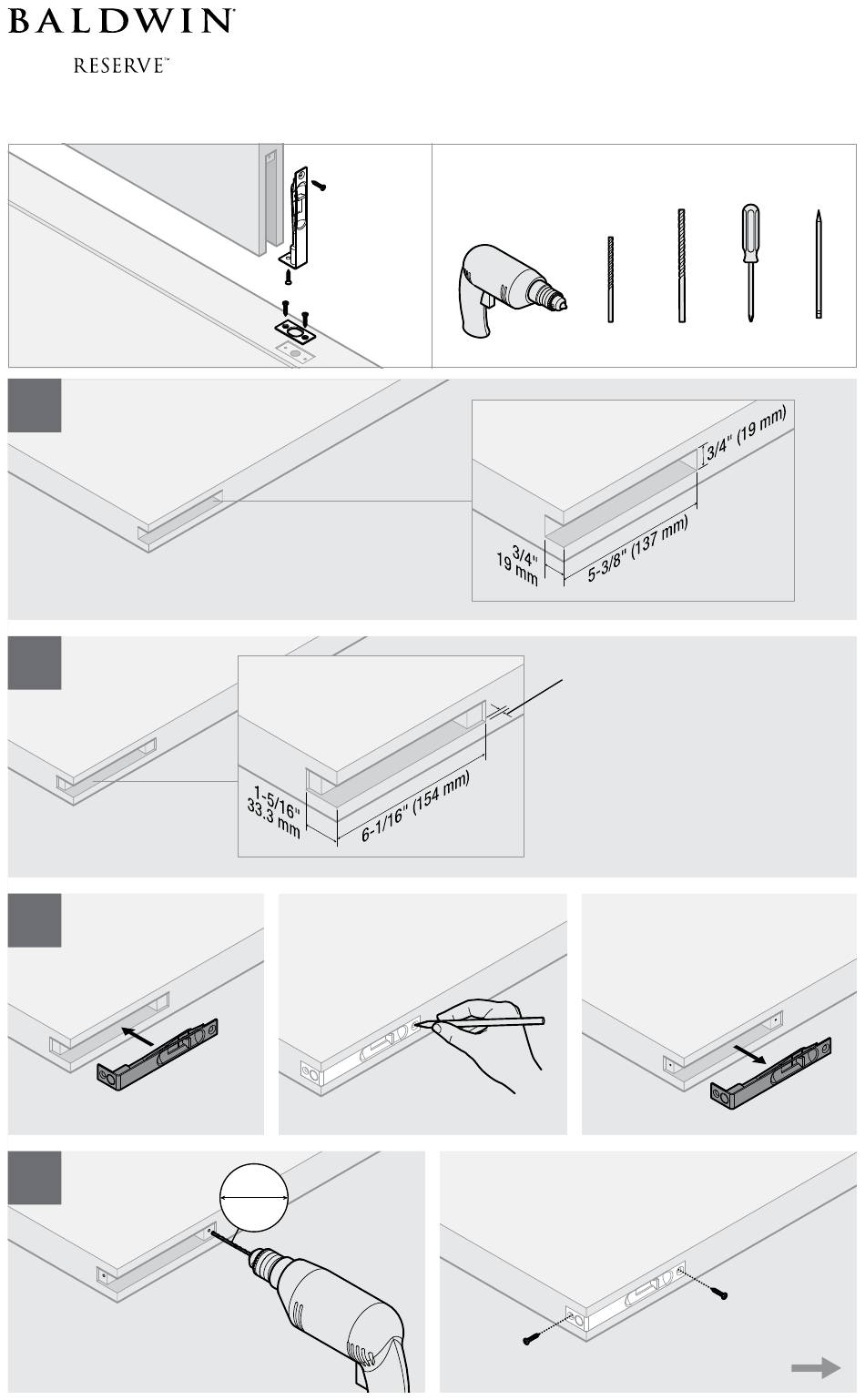

Quick Installation Guide
Guía de instalación rápida
Guide d'installation rapide
B
A
B
C
Marque los
orificios.
Marquez les
trous.
3/32"
2 mm
1/2"
deep
Tools Needed
Herramientas necesarias
Outils nécessaires
Remove material until bolt is
flush with door.
Retire el material hasta que
el perno se encuentre
nivelado con la puerta.
Retirez le matériel jusqu'à
ce que le boulon soit au
même niveau que la porte.
x2
B
baldwinhardware.com
800.566.1986
3/32"
5/8"
2 mm
16 mm
B
Advertisement
Table of Contents
Related Manuals for Baldwin 9BR7020 Series
Summary of Contents for Baldwin 9BR7020 Series
- Page 1 baldwinhardware.com Quick Installation Guide 800.566.1986 Guía de instalación rápida Guide d’installation rapide 48773 / 01 Flush Bolt Tools Needed Herramientas necesarias Outils nécessaires 3/32" 5/8" 9BR7020-XXX 2 mm 16 mm Remove material. Retire el material. Retirez le matériel. Remove material until bolt is flush with door.
- Page 2 (C) se encuentre nivelada. Retirez le matériel jusqu'à ce que la gâche (C) soit au même niveau. Mark holes. Marque los 3/32" orificios. 2 mm Marquez les trous. 1/2" 12.7 mm deep profundidad • profondeur Copyright © 2012 Baldwin Hardware Corporation...
