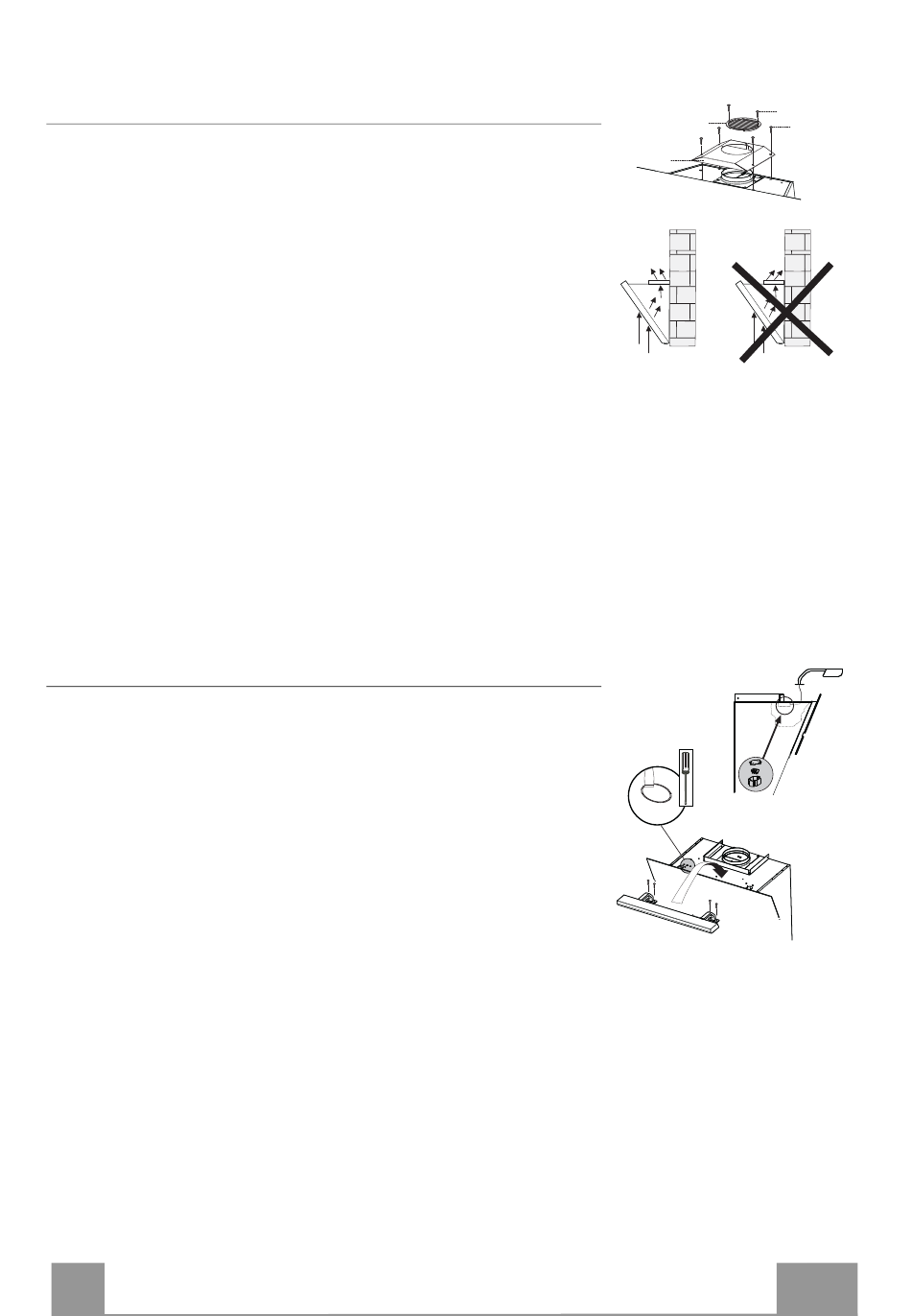

LUCHTUITLAAT FILTERVERSIE
Om het model met luchtcirculatie te installeren moet de optionele
kit Actief koolstofpatroon worden aangeschaft.
• Verwijder het hoekelement van de schouw.
• Bevestig het filterdeksel op de luchtuitgang met behulp van de
vier schroeven 12c (2,9 x 6,5).
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecircu-
leerde lucht met 2 van de bijgeleverde schroeven 12d (2,9 x
9,5).
Montage van de verlichtingsunit
• Op de bovenkant van de afzuigkap waarin de verlichtingsunit
kan worden gemonteerd, zit een voorgeboorde dop die met
behulp van een gereedschap moet worden geopend.
• Voer de kabel van de verlichtingsunit door het gat.
• Laat de verlichtingsunit 9 op de bovenkant van de afzuigkap
steunen.
• Bevestig hem met de bijgeleverde schroeven 12r.
• Verwijder de vetfilters.
• In de afzuigkap in de buurt van de zojuist doorboorde dop
bevindt zich een aansluitdoos van de verlichtingsunit.
• Open de doos en sluit de draden op de klem aan. Let hierbij op
de kleuren.
• Sluit de aansluitdoos weer, monteer de vetfilters weer en sluit
de panelen.
