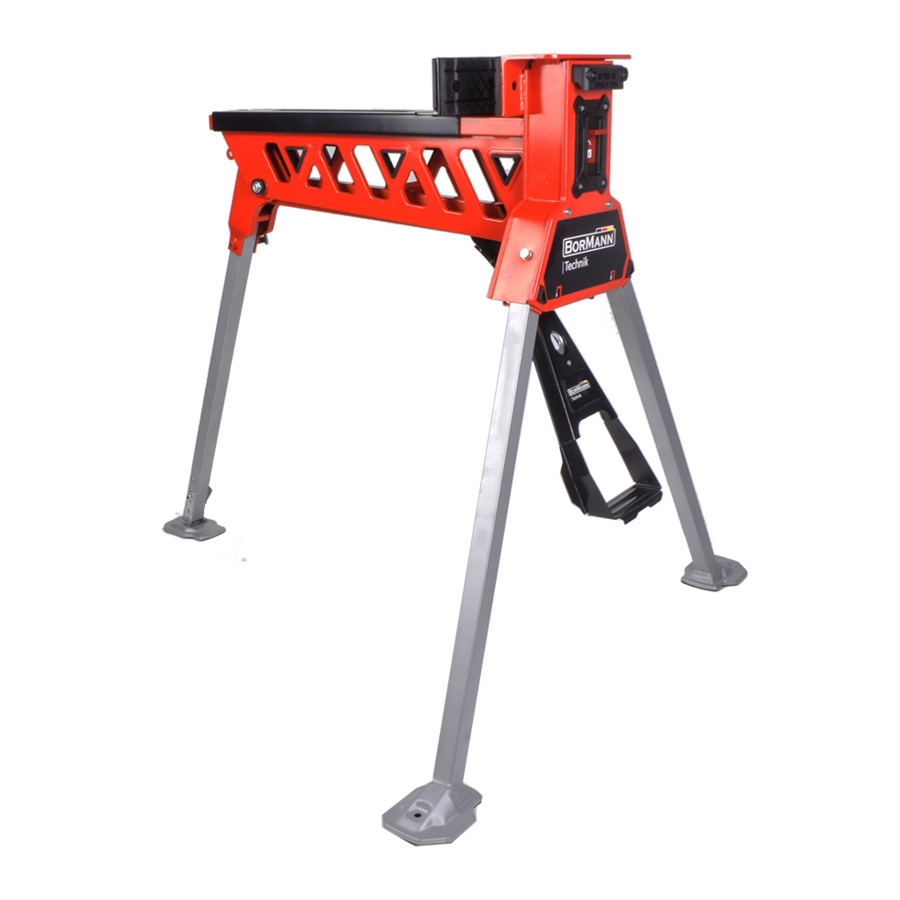

- Page 1 BBV9550 | ΦΟΡΗΤΗ ΜΕΓΓΕΝΗ Μετάφραση του πρωτοτύπου των Owner’s manual οδηγιών χρήσης Art Nr: 023012 www.BormannTools.com...
- Page 2 Κινητή σιαγόνα Εμπρόσθιο παπούτσι Σταθερή σιαγόνα Ελαστικό αντιολισθητικό πέλμα Σώμα Οπίσθιο πόδι Κουμπί ασφάλισης / απασφάλισης Μοχλός ασφάλισης οπίσθιου ποδιού Ποδομοχλός Πέλμα σταθερής σιαγόνας Κλείδωμα ποδομοχλού Πέλμα κινητής σιαγόνας Εμπρόσθια πόδια Εμπρόσθια χειρολαβή μεταφοράς Ασφάλειες εμπρόσθιων ποδιών Οπίσθια χειρολαβή μεταφοράς Σημεία...
-
Page 3: Σύμβολα Ασφαλείας
Σύμβολα ασφαλείας Προσοχή! Διαβάστε προσεκτικά όλες τις οδηγίες ασφαλείας και χειρισμού πριν χρησιμοποιήσετε αυτό το εργαλείο. Δώστε ιδιαίτερη προσοχή σε όλες τις ενότητες αυτού του εγχειριδίου οδηγιών χρήσης που φέρουν προειδοποιητικά σύμβολα και ειδοποιήσεις. Σημαίνει κίνδυνο τραυματισμού ή βλάβης του εργαλείου. Φοράτε... -
Page 4: Οδηγίες Συναρμολόγησης
Αρχική συσκευασία Λίστα περιεχομένων συσκευασίας - Αφαιρέστε όλα τα υλικά συσκευασίας. - Αφαιρέστε τις υπόλοιπες συσκευασίες και τις εσωτερικές συσκευασίες (εφόσον περιλαμβάνονται). - Ελέγξτε ότι τα περιεχόμενα της συσκευασίας είναι πλήρη. - Ελέγξτε το εργαλείο και όλα τα εξαρτήματα για τυχόν ζημιές που μπορεί να έχουν προκύψει κατά τη μεταφορά. - Page 5 Οδηγίες αναδίπλωσης Ακολουθήστε τα βήματα της διαδικασίας των οδηγιών συναρμολόγησης με την αντίθετη σειρά: 1. Βεβαιωθείτε ότι το κουμπί ασφάλισης / απασφάλισης (4) είναι στη θέση ξεκλειδώματος. (Βλέπε σχήμα 9) 2. Γυρίστε τη μέγγενη ανάποδα. Απελευθερώστε τις ασφάλειες εμπρόσθιων ποδιών (8) και γυρίστε τα μπροστά πόδια στη θέση αποθήκευσης. 3.
- Page 6 Σύσφιξη χρησιμοποιώντας τη μία πλευρά της σιαγόνας Μερικές φορές τα μεγάλα ή ακανόνιστα τεμάχια μπορούν να συσφιχθούν μόνο στη μία πλευρά της σιαγόνας. Σε αυτή την περίπτωση, αποφύγετε την εφαρμογή υπερβολικής δύναμης σύσφιξης. (Βλέπε σχήμα 15) Σύσφιξη τεμαχίων τετραγωνικής διατομής Στερεώστε...
- Page 7 Technical Data Clamping capacity: 0-956MM Clamping force: 10000N Clamping jaw size: 205X87X7.5MM Frame tube section: 24MM Pawl teeth: Max load: 150KGS Leg lock: Quick release with indicator www.BormannTools.com...
-
Page 8: Safety Symbols
Safety Symbols WARNING! Please read all of the safety and operating instructions carefully before using this tool. Please pay particular attention to all sections of this User Guide that carry warning symbols and notices. Denotes risk of personal injury or damage to the tool. Wear gloves. - Page 9 Unpacking Package content list - Remove all packaging materials. - Remove remaining packing and package inserts (if included). - Check that the package contents are complete. - Check the appliance, the power cord, the power plug and all accessories for transportation damage. - Keep the packing materials as long as possible until the end of the warranty period.
-
Page 10: Operation
Assembly Folding instructions Reverse the assembly instructions procedure: 1. Ensure that the lock / unlock switch (4) is in the unlock position. (See fig. 9) 2. Turn the work station upside down. Release the front leg locks (8) and pivot the front legs into the stored position. - Page 11 Clamping on one side of the jaw On occasion large or awkward workpieces can only be clamped on one side of the jaws. If this is the case then avoid excessive use of clamping force. (See fig. 15) Clamping square tubing Clamping square tubing or similar material either on the diagonal or flat side using the grooves in the jaw pads for alignment.
-
Page 12: Schematic Drawing
Schematic Drawing www.BormannTools.com... -
Page 13: Parts List
Parts List www.BormannTools.com... - Page 14 www.BormannTools.com...
