MANUALE ERPICI PIEGHEVOLI DJ-DP-DK-DMAX
schema per
rotodent
DK
schema per
rotodent
DmaX

4.5. COLLEGAMENTO ALLA TRATTRICE

Controllare soprattutto il peso sugli assi e, se necessario, zavorrare
anteriormente il trattore, (accertarsi da tabella dati tecnici 2.3 del peso della
macchina).
Prima di agganciare o sganciare la macchina dall'attacco tre punti, mettere
in posizione di blocco la leva di comando sollevatore.
Dopo avere verificato che la trattrice è compatibile ad essere collegata, con la macchina
posizionata in piano, avvicinarsi con il trattore ad una distanza minima di circa un metro.
Spegnere il motore, azionare il freno di stazionamento quindi scendere dal trattore e prepararsi al collegamento dei tre punti.

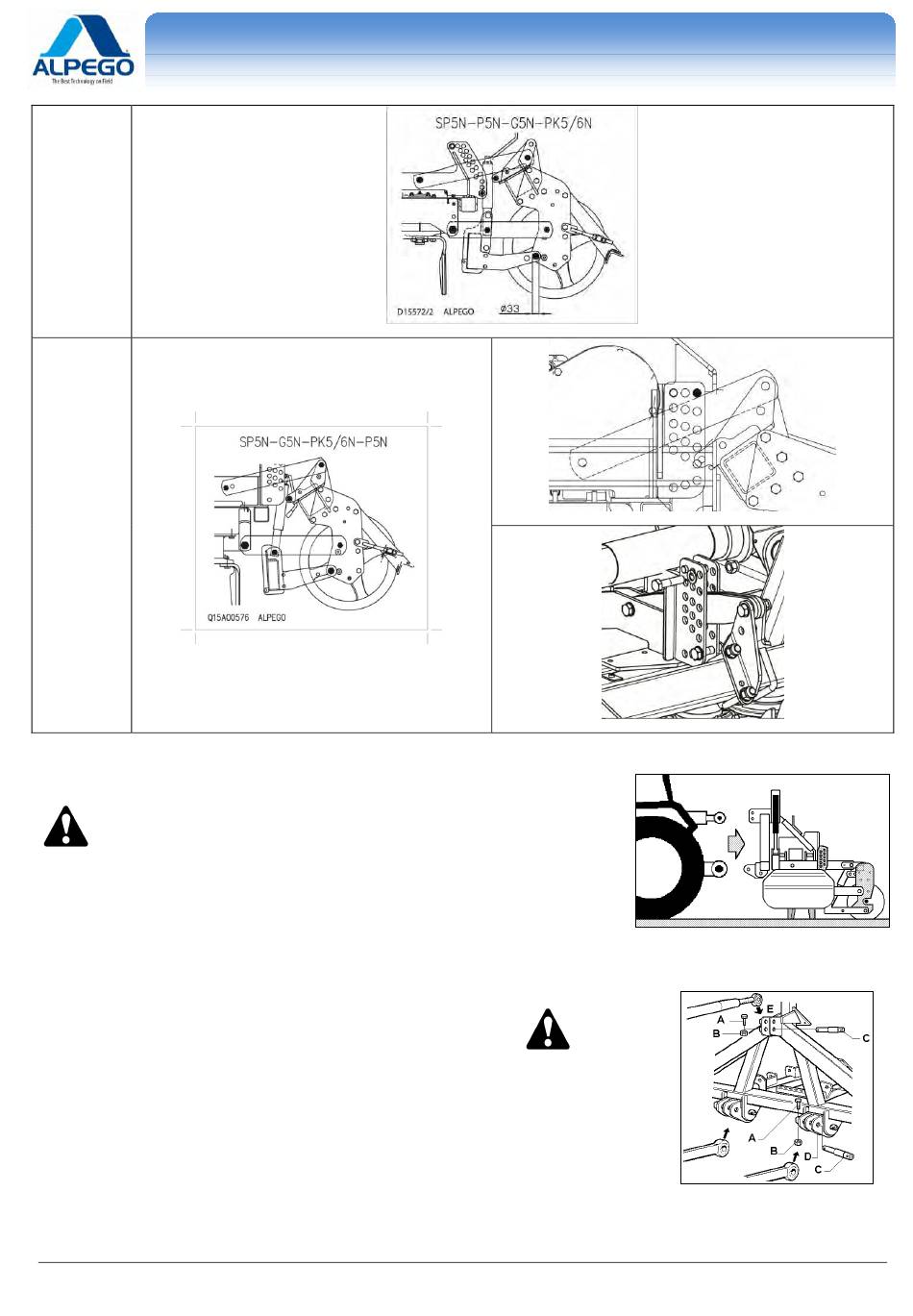

4.6. COLLEGAMENTO ALL'ATTACCO A 3 PUNTI

Procedere come indicato in figura al collegamento dei bracci inferiori:
a) Togliere le viti A e i dadi B (o le spine di fermo).
b) Sfilare i perni C
c) Inserire le rotule di attacco sulle bocche inferiori D
d) Infilare i perni C le viti A e i dadi B (o le spine di fermo), scegliere il foro più idoneo in
base alla capacità di sollevamento del trattore
e) collegare alla stessa maniera il tirante terzo punto montato sui fori E.
