KLAPPBARE
PIEGHEVOLI DJ-DP-DK-DMAX

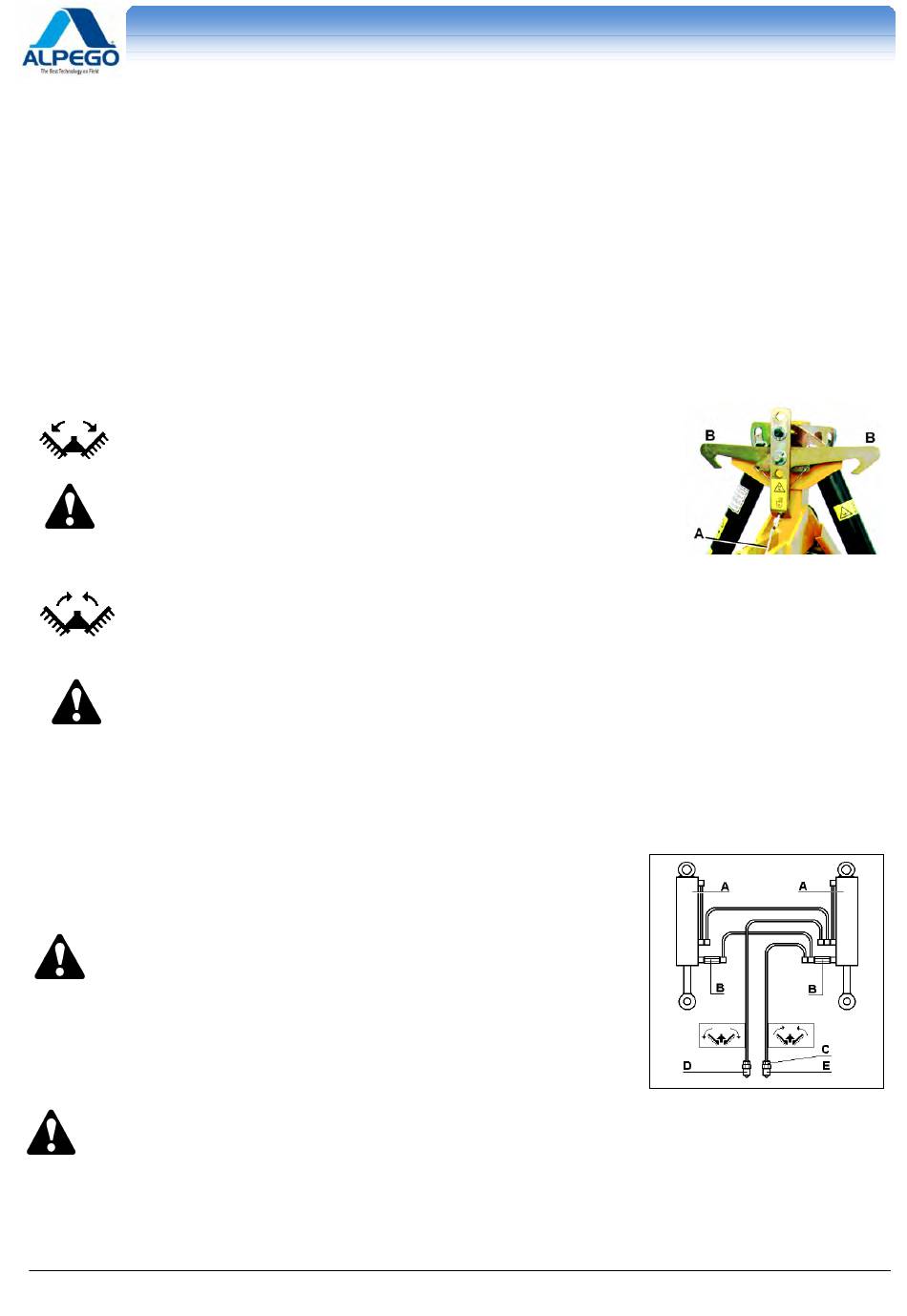

4.11. HYDRAULISCHER ANSCHLUSS DER KLAPPBAREN KREISELEGGEN

Die KLAPPBAREN ROTODENT DJ / DP / DK / DMAX sind mit einer hydraulischen doppelwirkenden Anlage ausgerüstet, damit
sie für Transportzwecke zusammengeklappt werden können. Sicherstellen, dass alle Schnellanschlüsse des Traktors und alle
Verriegelungsmittel in gutem Arbeitszustand und in ihren Sitzen sind. Jetzt schließen Sie die zwei Schnellanschlüsse der
hydraulischen Leitung mit zwei Ölzuführungen des Traktors (ein Druck von 160/190 Bar ist erforderlich). Schläuche gerade von
den Zylindern des Traktors strecken und sie von beweglichen Teilen entfernt halten.
Das Gerät liegt immer noch am Boden, es ist mit der Dreipunkt-Hydraulik des Traktors angekoppelt und die hydraulische Leitung
ist angeschlossen. Sich vergewissern, dass niemand sich in der Nähe des Geräts befindet. Vom Traktor aus dürfen Sie jetzt
den Huber des Traktors betätigen und das Gerät vom Boden um 50 cm heben.

4.11.1. SYSTEM ZUM ENTSPERREN DER HAKEN UND DER SCHNUR

Vergewissern Sie sich, dass die Sicherheits-Schnur A der Sicherheits-Vorrichtungen direkt bis zu Ihrem Fahrersitz reicht, und
dass diese Sicherheitsvorrichtungen leicht betätigt werden können. Jetzt kann man mit den Zusammen- und Aufklappen-
Vorgängen anfangen.
AUFKLAPPEN
a) den Hebel des Hydr. Verteilers, der die Kreiselegge zusammenklappt, solange
drücken bis der Endanschlag erreicht wird
b) Schnur A ziehen , die die oberen Haken B hebt .
c) Hebel des hydr. Verteilers langsam betätigen, um das Gerät auszuklappen.
Stoßenlos solange weiter drücken, bis beide Hälften der Kreiselegge in
waagerechter Stellung sind.
ZUSAMMENKLAPPEN
a) Überprüfen, ob die Kreiselegge auf der "FESTE-" oder "PENDEL-LAGE NACH UNTEN" eingestellt ist.
Wenn es so ist, die zwei Zapfen „A" entfernen (sieh Paragraph. 5.7): Jetzt Hebel des Verteilers, der das Gerät
zusammenklappt, betätigen bis der Zusammenklappen-Vorgang beendet ist und die zwei Hälften der
Kreiselegge in den zwei oberen Sicherheits-Haken B gekoppelt sind
b) Schnur nicht weiter ziehen.
c) Solange den Hebel des Verteilers betätigen, bis die zwei oberen Sicherheits-Haken B betätigt werden.
Eine weitere aus Versehen durchgeführte Betätigung des Hebels, wenn die Kreiselegge sich in dieser Position
befindet, wird keine Bewegung mehr erziehen
Einige Male das Aus- und Zusammenklappen des Geräts üben, um die komplette Füllung der hydraulischen Anlage zu
vervollständigen (ca. 4 Liter). Dabei immer sehr sorgfältig prüfen, dass niemand sich in der Nähe des Geräts befindet.
Vor jeder Anwendung
der Maschine
allgemeinen Zustand der
Ölleitungen und die
Befestigung der
Anschlüsse überprüfen.
Reparatur-Tätigkeiten
dürfen nur von
geschultem Personal
ausgeführt werden.
Es dürfen nur ALPEGO
Original-Ersatzteile
verwendet werden
Stellen Sie während der Schließphase sicher, dass die Zapfwelle frei von Bremsen ist.
Copyright ©2009 der Alpego spa ® - Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Alpego s.p.a
KREISELEGGEN
LISTE DER BESTANDTEILE
Beschreibung
A Hydr. Zylinder
B Sicherheits-Ventile
C Fluss-Minderer
D Schnell-Anschluss 1/2" zum Aufklappen
E Schnell-Anschluss 1/2" zum Zusammenklappen
HYDRAULISCHER PLAN
MANUALE ERPICI
Old Cod.D03214
New Cod. Q00A00017 R.23
ERSTMONTAGE
- 19
