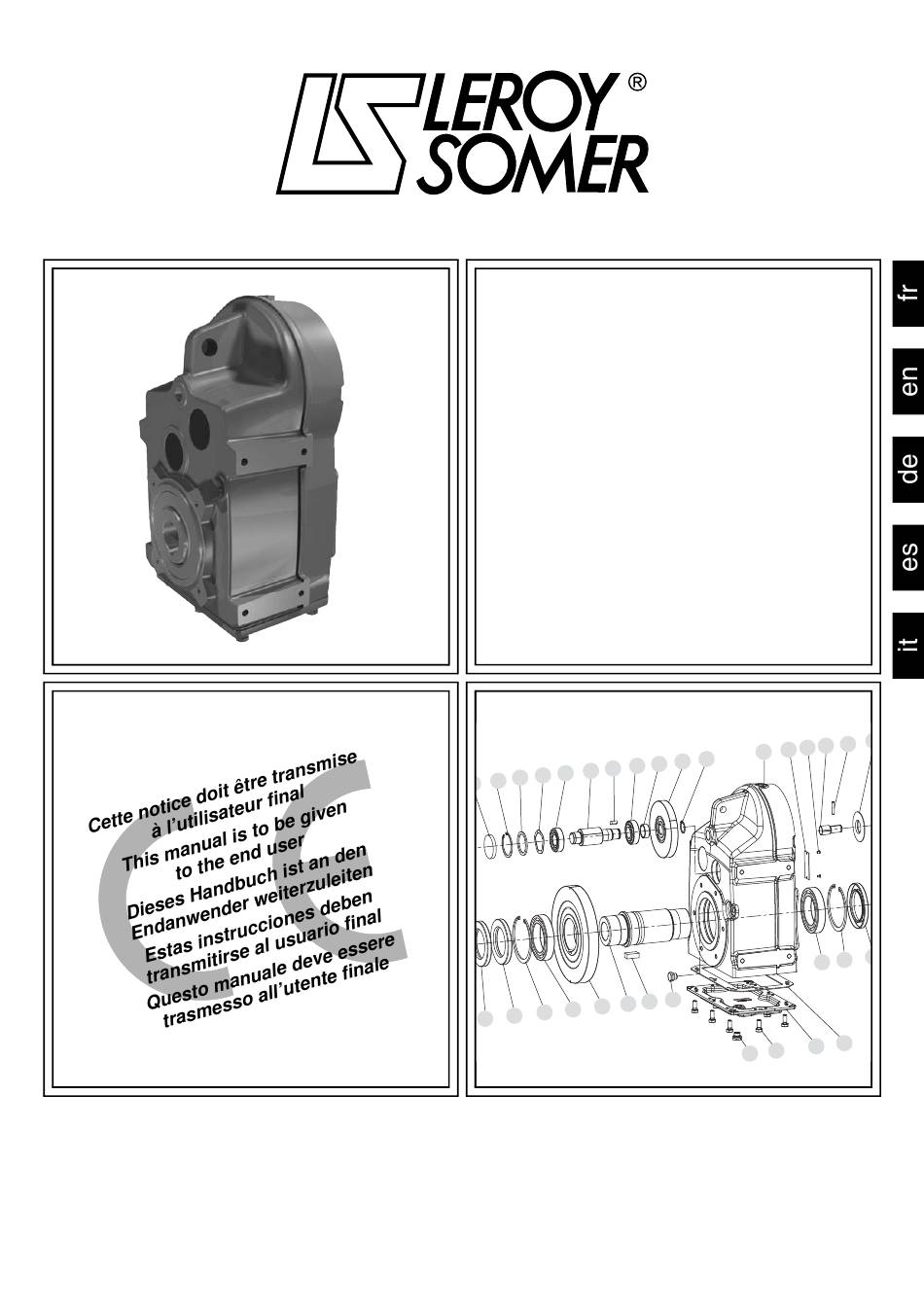

- Page 1 4031 - 03.2007 / c MANUBLOC 3000 installation et maintenance / installation and maintenance Inbetriebnahme und Wartung / instalación y mantenimiento installazione e manutenzione...
- Page 2 4031 - 03.2007 / c MANUBLOC 3000 Systèmes d’entraînement Installation et maintenance...
-
Page 3: Table Of Contents
Manubloc 3000, les risques pouvant entraîner des dommages matériels ou corporels. Malgré tout le soin apporté à la fabrication et au contrôle de ce matériel, Leroy-Somer ne peut garantir à vie l’absence de fuite de lubrifiant. Au cas où de légères fuites pourraient avoir des conséquences graves mettant en jeu la sécurité des biens et des personnes, il appartient à... -
Page 4: Recommandations D'installation
Pour le réducteur : signalétique moteur : Pour l’installation du réducteur Manubloc 3000, suivre les (pour moteur : voir notice correspondante) instructions de la notice générale "Recommandations". - type moteur ;... -
Page 5: Vues Eclatees - Pieces D'usure - Nomenclatures
INSTALLATION ET MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Systèmes d’entraînement ’ VUES ÉCLATÉES PIÈCES D USURE NOMENCLATURES 5 - VUES ÉCLATÉES - PIÈCES D’USURE - NOMENCLATURES 5.1 - Manubloc 5.1.1 - Vue éclatée Manubloc 3 trains : Mub 3233 à Mub 3533 80 143 5.1.2 - Vue éclatée Manubloc 2 trains : Mub 3232 à... -
Page 6: Pièces D'usure Manubloc : Mub 3232 À Mub 3533
INSTALLATION ET MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Systèmes d’entraînement ’ VUES ÉCLATÉES PIÈCES D USURE NOMENCLATURES 5.1.4 - Nomenclature Manubloc : Mub 3232 à 3533 Mub 3232 Mub 3233 Mub 3332 Mub 3333 Mub 3432 Mub 3433... -
Page 7: Montage Universel
INSTALLATION ET MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Systèmes d’entraînement ’ VUES ÉCLATÉES PIÈCES D USURE NOMENCLATURES 5.2 - Montage universel 5.2.1 - Vues éclatées montage universel MU moteur LS 132 à LS 200 pour Mub 34xx et Mub 35xx MU moteur LS 132 pour Mub 33xx MU moteurs LS 71 à... -
Page 8: Nomenclature Montage Universel (Mu)
INSTALLATION ET MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Systèmes d’entraînement ’ VUES ÉCLATÉES PIÈCES D USURE NOMENCLATURES 5.2.2 - Nomenclature montage universel LS 71 LS 80 LS 90 LS 100-112 LS 132 LS 160 LS 180 LS 200 Désignation... -
Page 9: Point De Réaction
INSTALLATION ET MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Systèmes d’entraînement ’ VUES ÉCLATÉES PIÈCES D USURE NOMENCLATURES 5.4 - Point de réaction 5.5.2 - Vue éclatée frette de serrage Le moment de réaction des Manubloc doit être absorbé par un bras de réaction approprié... -
Page 10: Moteur
INSTALLATION ET MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Systèmes d’entraînement ’ VUES ÉCLATÉES PIÈCES D USURE NOMENCLATURES 5.7 - Moteur 5.7.1 - Vue éclatée moteur Hauteur d’axe 71 à 180 71 b IM B5 MU-FF 5.7.2 - Nomenclature moteur Hauteur d’axe : LS 71 à... -
Page 11: Positions Des Bouchons - Quantité D'huile
INSTALLATION ET MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Systèmes d’entraînement POSITIONS DES BOUCHONS QUANTITÉ D HUILE 6 - POSITIONS DES BOUCHONS - QUANTITÉ D'HUILE 6.1 - Positions des bouchons (1/4") selon position de référence : B3-B5 Mub 32/33... - Page 12 4031 - 03.2007 / c MANUBLOC 3000 Drive systems Installation and maintenance...
- Page 13 NOTE - CAUTION - CONTENTS NOTE LEROY-SOMER reserves the right to modify the characteristics of its products at any time in order to incorporate the lastest technological developments. The information contained in this document may therefore be changed without notice.
-
Page 14: Installation Recommendations
Where a motor is fitted to the gearbox, from the motor Gearbox: nameplate: For the installation of Manubloc 3000 gearbox, follow the (for the motor: see the corresponding manual) "Recommendations" chapter in the general manual. - motor type ;... -
Page 15: Exploded Views - Maintenance Parts - Parts List
INSTALLATION AND MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Drive systems EXPLODED VIEWS MAINTENANCE PARTS PARTS LIST 5 - EXPLODED VIEWS - MAINTENANCE PARTS - PARTS LIST 5.1 - Manubloc 5.1.1 - Manubloc 3 stage exploded view: Mub 3233 to Mub 3533 80 143 5.1.2 - Manubloc 2 stage exploded view: Mub 3232 to Mub 3532... -
Page 16: Manubloc Parts List: Mub 3232 To Mub 3533
INSTALLATION AND MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Drive systems EXPLODED VIEWS MAINTENANCE PARTS PARTS LIST 5.1.4 - Manubloc parts list: Mub 3232 to Mub 3533 Mub 3232 Mub 3233 Mub 3332 Mub 3333 Mub 3432 Mub 3433... -
Page 17: Universal Mounting
INSTALLATION AND MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Drive systems EXPLODED VIEWS MAINTENANCE PARTS PARTS LIST 5.2 - Universal mounting 5.2.1 - Universal mounting exploded views Mub 34xx to Mub 35xx Universal mounting "MU" for LS 132 to LS 200 motors Mub 33xx Universal mounting "MU"... -
Page 18: Universal Mounting (Mu) Parts List
INSTALLATION AND MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Drive systems EXPLODED VIEWS MAINTENANCE PARTS PARTS LIST 5.2.2 - Universal Mounting (MU) parts list LS 71 LS 80 LS 90 LS 100-112 LS 132 LS 160 LS 180 LS 200 Désignation... -
Page 19: Torque Point
(Silentbloc type). The flat end of the housing has cross tapping for this type of mounting according to the outline diagram. The other parts are not supplied by Leroy-Somer. 5.5.3 - Shrink disc parts list Mub 32xx Mub 33xx... -
Page 20: Motor
INSTALLATION AND MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Drive systems EXPLODED VIEWS MAINTENANCE PARTS PARTS LIST 5.7 - Motor 5.7.1 - Motor exploded view Frame size 71 to 180 71 b IM B5 MU-FF 5.7.2 - Motor parts list... -
Page 21: Plugs Positions - Oil Quantities
INSTALLATION AND MAINTENANCE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Drive systems PLUGS POSITIONS - OIL QUANTITIES 6 - PLUGS POSITIONS - OIL QUANTITIES 6.1 - Plug positions (1/4") following reference position: B3-B5 Mub 32/33 On face-plate or U-Mount housing... - Page 22 4031 - 03.2007 / c MANUBLOC 3000 Antriebssysteme Inbetriebnahme und Wartung...
- Page 23 ANMERKUNG - ACHTUNG - INHALTSVERZEICHNIS ANMERKUNG LEROY-SOMER behält sich das Recht vor, die technischen Daten seiner Produkte jederzeit zu ändern, um so den neuesten technologischen Erkenntnissen und Entwicklungen Rechnung tragen zu können. Die in diesem Handbuch enthaltenen Informationen können daher ohne vorherige Ankündigung geändert werden.
-
Page 24: Empfehlungen Zu Aufstellung Und Installation
- Synthetisches SHC-Öl (SHC = synthetic hydrocarbon): Absatz 9 für das Getriebe und T32 S69 für die U-Montage) Ölwechsel alle 25000 Betriebsstunden. machen die Unterstützung durch die von Leroy-Somer Von -30°C bis +60°C: Synthetisches SHC-Öl ISO VG 150. autorisierten Servicezentren erforderlich. Wenden Sie sich an Von -30°C bis -10°C: Synthetisches SHC-Öl ISO VG 32. -
Page 25: Explosionszeichnungen - Verschleissteile - Ersatzteillisten
INBETRIEBNAHME UND WARTUNG 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Antriebssysteme EXPLOSIONSZEICHNUNGEN - VERSCHLEISSTEILE - ERSATZTEILLISTEN 5 - EXPLOSIONSZEICHNUNGEN - VERSCHLEISSTEILE - ERSATZTEILLISTEN 5.1 - Manubloc 5.1.1 - Explosionszeichnung Manubloc 3-stufig: Mub 3233 bis Mub 3533 80 143 5.1.2 - Explosionszeichnung Manubloc 2-stufig: Mub 3232 bis Mub 3532 Verlängerter... -
Page 26: Verschleiβteile Manubloc : Mub 3232 Bis Mub 3533
INBETRIEBNAHME UND WARTUNG 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Antriebssysteme EXPLOSIONSZEICHNUNGEN - VERSCHLEISSTEILE - ERSATZTEILLISTEN 5.1.4 - Ersatzteilliste Manubloc : Mub 3232 bis 3533 Mub 3232 Mub 3233 Mub 3332 Mub 3333 Mub 3432 Mub 3433 Mub 3532 Mub 3533 Pos. -
Page 27: U-Montage
INBETRIEBNAHME UND WARTUNG 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Antriebssysteme EXPLOSIONSZEICHNUNGEN - VERSCHLEISSTEILE - ERSATZTEILLISTEN 5.2 - U-Montage 5.2.1 - Explosionszeichnungen U-Montage U-Montage Motor LS 132 bis LS 200 für Mub 34xx und Mub 35xx U-Montage Motor LS 132 für Mub 33xx U-Montage Motoren LS 71 bis LS 112 für Mub 32xx bis Mub 33xx... -
Page 28: Ersatzteilliste U-Montage (Mu)
INBETRIEBNAHME UND WARTUNG 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Antriebssysteme EXPLOSIONSZEICHNUNGEN - VERSCHLEISSTEILE - ERSATZTEILLISTEN 5.2.2 - Ersatzteilliste U-Montage LS 71 LS 80 LS 90 LS 100-112 LS 132 LS 160 LS 180 LS 200 Pos. Bezeichnung Zwischenflansch IEC-Laterne für U-Montage... -
Page 29: Drehmomentstütze
INBETRIEBNAHME UND WARTUNG 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Antriebssysteme EXPLOSIONSZEICHNUNGEN - VERSCHLEISSTEILE - ERSATZTEILLISTEN 5.4 - Drehmomentstütze 5.5.2 - Explosionszeichnung Schrumpfscheibe Das Gegenmoment der Getriebe Manubloc muss durch eine geeignete Drehmomentstütze aufgenommen werden (nicht im Lieferumfang enthalten). -
Page 30: Motor
INBETRIEBNAHME UND WARTUNG 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Antriebssysteme EXPLOSIONSZEICHNUNGEN - VERSCHLEISSTEILE - ERSATZTEILLISTEN 5.7 - Motor 5.7.1 - Explosionszeichnung Motor Baugröβe 71 bis 180 71 b IM B5 MU-FF 5.7.2 - Ersatzteilliste Motor Baugröβe : LS 71 bis LS 180... -
Page 31: Lage Der Verschlussschrauben - Ölmenge
INBETRIEBNAHME UND WARTUNG 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Antriebssysteme LAGE DER VERSCHLUSSSCHRAUBEN - ÖLMENGE 6 - LAGE DER VERSCHLUSSSCHRAUBEN - ÖLMENGE 6.1 - Lage der Verschlussschrauben (1/4") je nach Einbaulage : B3-B5 nur Mub 32/33 auf Zwischenflansch oder Laterne MU... - Page 32 4031 - 03.2007 / c MANUBLOC 3000 Sistemas de accionamiento Instalación y mantenimiento...
- Page 33 Manubloc 3000, los riesgos que pueden ocasionar lesiones corporales o daños materiales. A pesar de todas las precauciones tomadas para fabricar y comprobar este material, Leroy-Somer no puede garantizar de por vida la ausencia de fugas de lubricante. En caso de que leves pérdidas puedan acarrear consecuencias graves que perjudiquen la seguridad de bienes y personas, el instalador y el usuario deben tomar todas las precauciones necesarias para evitar dichas consecuencias.
-
Page 34: Recomendaciones De Instalacion
Para el reductor : características del motor : Para instalar el reductor Manubloc 3000, seguir las (para motor : ver manual correspondiente) instrucciones de las notas generales " Recomendaciones". -
Page 35: Despiece - Piezas Sujetas A Desgaste - Nomenclaturas
INSTALACIÓN Y MANTENIMIENTO 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemas de accionamiento DESPIECE - PIEZAS SUJETAS A DESGASTE - NOMENCLATURAS 5 - DESPIECE - PIEZAS SUJETAS A DESGASTE - NOMENCLATURAS 5.1 - Manubloc 5.1.1 - Despiece Manubloc 3 trenes : de Mub 3233 a Mub 3533 80 143 5.1.2 - Despiece Manubloc 2 trenes : de Mub 3232 a Mub 3532... -
Page 36: Piezas Sujetas A Desgaste Manubloc : De Mub 3232 A Mub 3533
INSTALACIÓN Y MANTENIMIENTO 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemas de accionamiento DESPIECE - PIEZAS SUJETAS A DESGASTE - NOMENCLATURAS 5.1.4 - Nomenclatura: de Mub 3232 a 3533 Mub 3232 Mub 3233 Mub 3332 Mub 3333 Mub 3432... -
Page 37: Montaje Universal
INSTALACIÓN Y MANTENIMIENTO 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemas de accionamiento DESPIECE - PIEZAS SUJETAS A DESGASTE - NOMENCLATURAS 5.2 - Montaje universal 5.2.1 - Despiece montaje universal MU motor de LS 132 a LS 200 para Mub 34xx y Mub 35xx... -
Page 38: Nomenclatura Montaje Universal (Mu)
INSTALACIÓN Y MANTENIMIENTO 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemas de accionamiento DESPIECE - PIEZAS SUJETAS A DESGASTE - NOMENCLATURAS 5.2.2 - Nomenclatura montaje universal LS 71 LS 80 LS 90 LS 100-112 LS 132 LS 160 LS 180 LS 200 Ref. -
Page 39: Punto De Reacción
INSTALACIÓN Y MANTENIMIENTO 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemas de accionamiento DESPIECE - PIEZAS SUJETAS A DESGASTE - NOMENCLATURAS 5.4 - Punto de reacción 5.5.2 - Despiece anillos de apriete El momento de reacción de los Manubloc debe ser absorbido por un brazo de reacción apropiado (no suministrado). -
Page 40: Motor
INSTALACIÓN Y MANTENIMIENTO 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemas de accionamiento DESPIECE - PIEZAS SUJETAS A DESGASTE - NOMENCLATURAS 5.7 - Motor 5.7.1 - Despiece motor Altura de eje de 71 a 180 71 b IM B5 MU-FF 5.7.2 - Nomenclatura motor... -
Page 41: Posicion De Los Tapones - Cantidad De Aceite
INSTALACIÓN Y MANTENIMIENTO 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemas de accionamiento POSICION DE LOS TAPONES - CANTIDAD DE ACEITE POSICION DE LOS TAPONES - CANTIDAD DE ACEITE 6.1 - Posiciones de los tapones (1/4") según la posición de funcionamiento : B3-B5... - Page 42 4031 - 03.2007 / c MANUBLOC 3000 Sistemi di trasmissione Installazione e manutenzione...
- Page 43 NOTE - ATTENZIONE - SOMMARIO NOTE LEROY-SOMER si riserva il diritto di modificare, in qualunque momento, le caratteristiche dei propri prodotti per apportarvi gli ultimi sviluppi tecnologici. Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso. LEROY-SOMER non fornisce alcuna garanzia contrattuale di nessun genere per ciò che riguarda le informazioni contenute in questo documento e non potrà...
-
Page 44: Consigli D'installazione
PAO H1 ISO VG 150. (M32 S244 §9 per il riduttore e T32 S69 per il montaggio universale) è necessario l’intervento di Centri di Servizio autorizzati Leroy-Somer. Rivolgersi a uno di questi per Quantità d’olio. Le quantità d’olio indicate (vedere tabelle § 6..2) sono preservare la qualità... -
Page 45: Esplosi - Pezzi Soggetti Ad Usura - Nomenclatura
INSTALLAZIONE E MANUTENZIONE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemi di trasmissione ESPLOSI - PEZZI SOGGETTI AD USURA - NOMENCLATURA 5 - ESPLOSI - PEZZI SOGGETTI AD USURA - NOMENCLATURA 5.1 - Manubloc 5.1.1 - Esploso Manubloc 3 treni : da Mub 3233 a Mub 3533 80 143 5.1.2 - Esploso Manubloc 2 treni : da Mub 3232 a Mub 3532... -
Page 46: Pezzi Soggetti Ad Usura Manubloc : Da Mub 3232 A Mub 3533
INSTALLAZIONE E MANUTENZIONE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemi di trasmissione ESPLOSI - PEZZI SOGGETTI AD USURA - NOMENCLATURA 5.1.4 - Nomenclatura Manubloc : da Mub 3232 a 3533 Mub 3232 Mub 3233 Mub 3332 Mub 3333... -
Page 47: Montaggio Universale
INSTALLAZIONE E MANUTENZIONE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemi di trasmissione ESPLOSI - PEZZI SOGGETTI AD USURA - NOMENCLATURA 5.2 - Montaggio universale 5.2.1 - Esploso montaggio universale MU motore da LS 132 a LS 200 per Mub 34xx e Mub 35xx... -
Page 48: Nomenclatura Montaggio Universale (Mu)
INSTALLAZIONE E MANUTENZIONE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemi di trasmissione ESPLOSI - PEZZI SOGGETTI AD USURA - NOMENCLATURA 5.2.2 - Nomenclatura montaggio universale LS 71 LS 80 LS 90 LS 100-112 LS 132 LS 160 LS 180 LS 200 Rif. -
Page 49: Punto Di Reazione
INSTALLAZIONE E MANUTENZIONE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemi di trasmissione ESPLOSI - PEZZI SOGGETTI AD USURA - NOMENCLATURA 5.4 - Punto di reazione 5.5.2 - Esploso disco di serraggio Il momento di reazione del Manubloc deve essere assorbito da un braccio di reazione adeguato (in opzione). -
Page 50: Motore
INSTALLAZIONE E MANUTENZIONE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemi di trasmissione ESPLOSI - PEZZI SOGGETTI AD USURA - NOMENCLATURA 5.7 - Motore 5.7.1 - Esploso motore Altezza d’asse da 71 a 180 71 b IM B5 MU-FF 5.7.2 - Nomenclatura motore... -
Page 51: Posizione Dei Tappi - Quantita' D'olio
INSTALLAZIONE E MANUTENZIONE 4031 - 03.2007 / c LEROY-SOMER MANUBLOC 3000 Sistemi di trasmissione POSIZIONE DEI TAPPI - QUANTITA’ D’OLIO 6 - POSIZIONE DEI TAPPI - QUANTITA’ D’OLIO 6.1 - Posizione dei tappi (1/4") secondo la posizione di funzionamento : B3-B5...
